X4

Secov sistem X4 z več rezili je popolna rešitev za proizvajalce majhnih delov in izpolnjuje zahteve panoge pri izdelavi utorov in odrezu z ozkimi rezalnimi robovi. Pred kratkim je družba sistemom za plitve obdelave dodala še manjša vpenjala, tako da je sistem primeren še za večji obseg aplikacij pri strojni obdelavi, na primer dele za finomehaniko.

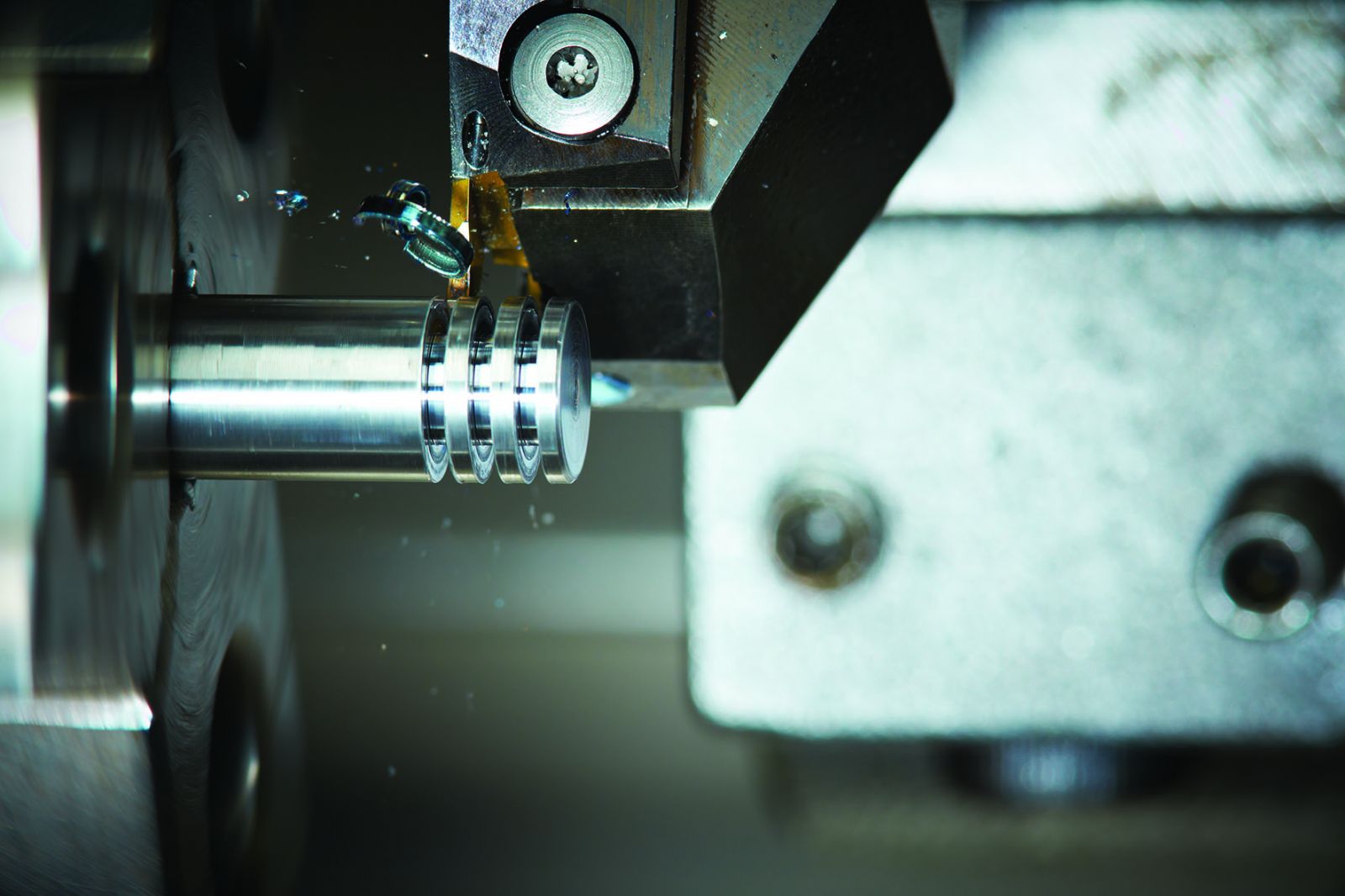

X4 je sestavljen iz izmenljivih tangentnih ploščic s tridimenzionalnimi lomilci odrezkov in izjemno stabilno zasnovo vpenjala. Ti močni in zanesljivi deli skrbijo za visoko stopnjo natančnosti, ponovljivosti, produktivnosti in kakovosti obdelane površine pri izdelavi zunanjih utorov in odrezovanju majhnih delov, tankih palic in cevi, izdelanih iz pisane palete običajnih materialov.

Ploščice z lomilci odrezkov MC sistema so na voljo z rezalnimi robovi širin od 0,5 mm do 3 mm in omogočajo globine rezov med 2,6 mm in 6.5 mm. Največji premer palice za odrezovanje je odvisen od širine ploščice in je spremenljiv od 5,2 mm do 13 mm. Profili ploščic so na voljo v nevtralni, desni in levi različici.


Na voljo so tudi ploski profili z oznakama R in FG s pozitivnimi cepilnimi koti. Ploščice serije R z zaobljenim profilom za izdelavo utorov in profilov so na voljo z rezalnimi robovi širin med 1 mm in 3 mm. Ploščice serije FG so na voljo za širine utorov med 1,15 mm in 2,65 mm ter so primerne za izdelavo utorov za obročke, skladne s standardi DIN471, DIN472, SMS1581 in SMS1582.

Sistem X4 je primeren za kvaliteto ploščice CP500 za večjo odpornost na obrabo pri zahtevnejših postopkih rezanja in CP600 za kombinacijo žilavosti in odpornosti na obrabo pri splošnih aplikacijah strojne obdelave.

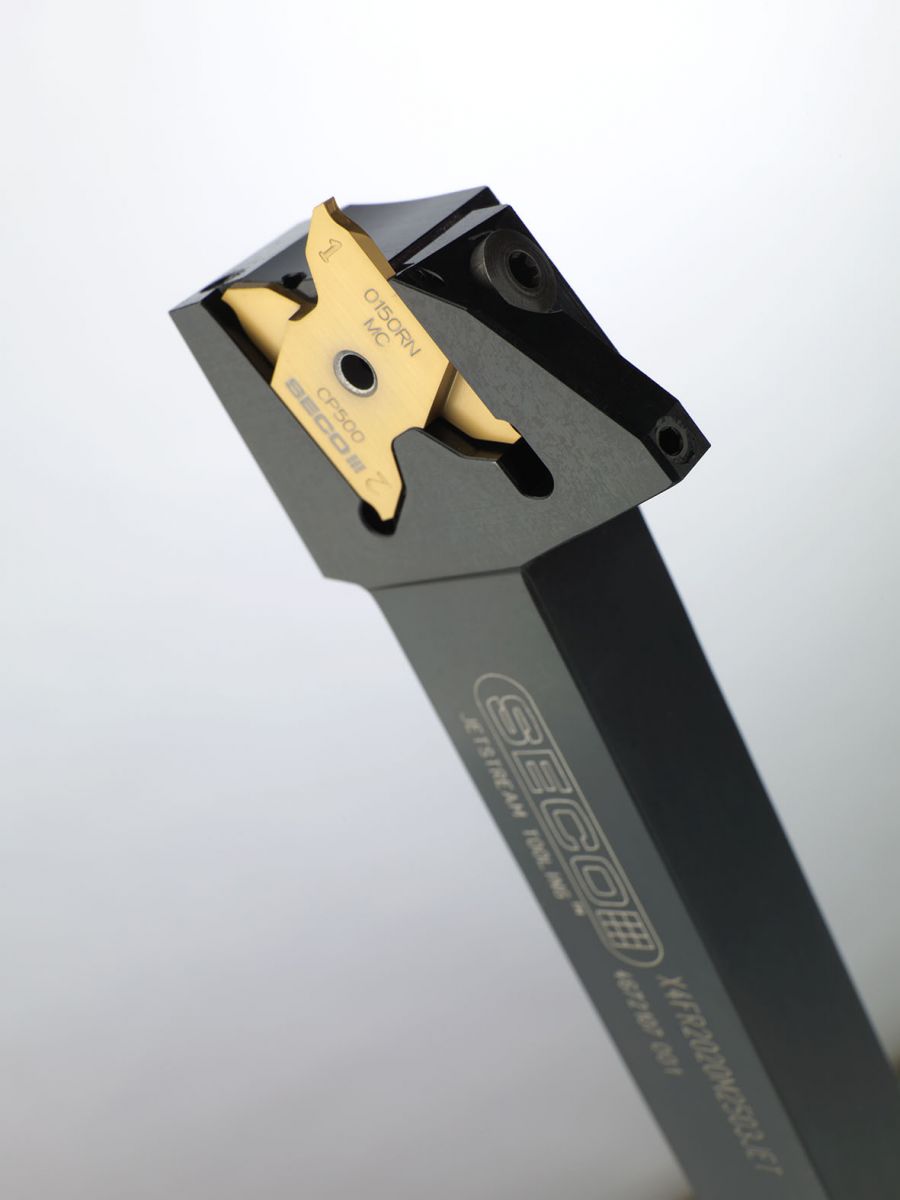

Zgornje vpenjalo skrbi za čvrsto vpetost ploščic in omogoča vpenjanje ter sprostitev vpenjalnih vijakov z zgornje ali spodnje strani. Držala orodij X4 so na voljo v več velikostih vpenjal, vključno s 1212, 1616, 2020 in 2525 ter Seco-Capto™ C4, C5 in C6. Najnovejši vpenjali 1212 in 1616 s kompaktno zasnovo glave držala orodja prinašajo zanesljivost in uporabnost sistema X4 k manjšim strojem z drsnimi glavami, kjer so potrebna majhna držala z ozkimi rezalnimi robovi. Izjemna prednost je dejstvo, da je eno držalo orodja primerno za vse vrste ploščic X4, zaradi česar je posledično potreben manjši inventar orodij.

Vsa držala orodij X4, razen zasnove glave držala orodja za vpenjala 1212, se ponašajo s Secovo tehnologijo Jetstream Tooling® Duo z izhodnimi šobami za hladilno sredstvo z vpenjala in izpod ploščice za dodatno povečanje produktivnosti, daljšo življenjsko dobo orodij in izboljšano odvajanje odrezkov. Tehnologija Jetstream Tooling® Duo skrbi za dovod hladilnega sredstva skozi dve izhodni šobi v območja rezanja in segrevanja ter tako omogoča učinkovito hlajenje, izboljšano odvajanje odrezkov in izjemno kakovost delov.

Za dodatne informacije o sistemu X4 se obrnite na najbližjega zastopnika družbe Seco ali obiščite spletno stran http://www.secotools.com/x4
