217% BOLJŠA VZMET

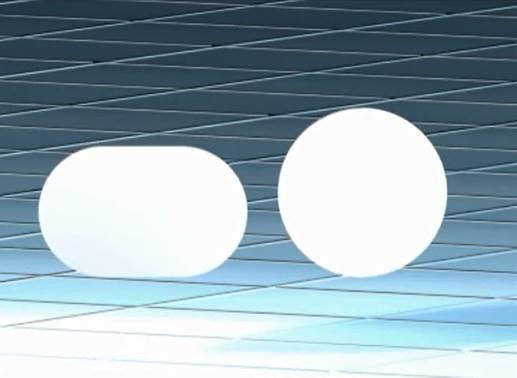

Tlačna vzmet iz žice ovalnega preseka ustvari večjo silo pri istem povesu kot vzmet z okroglim presekom.

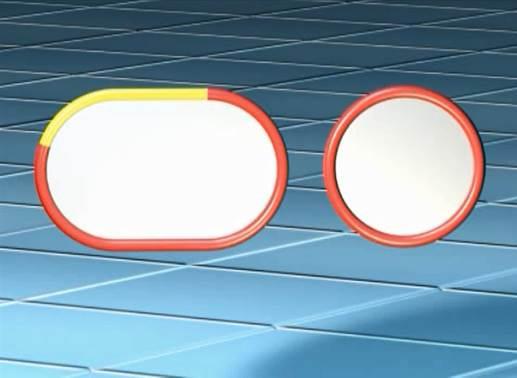

Razlog za to je večji obseg preseka ovalne žice od okrogle pri isti višini preseka; obseg je večji za ca 35%.

Zaradi tega ima natezna vzmet iz ovalne žice večjo elastičnost.

To pride še posebej prav, kadar smo omejeni s prostorom.

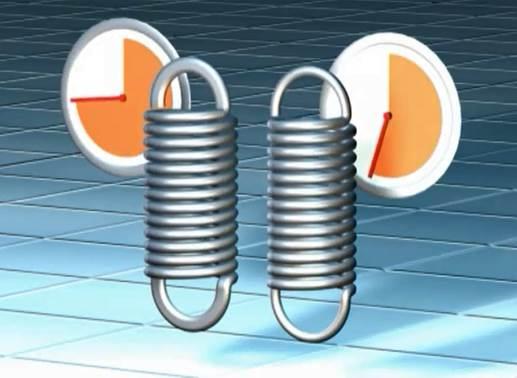

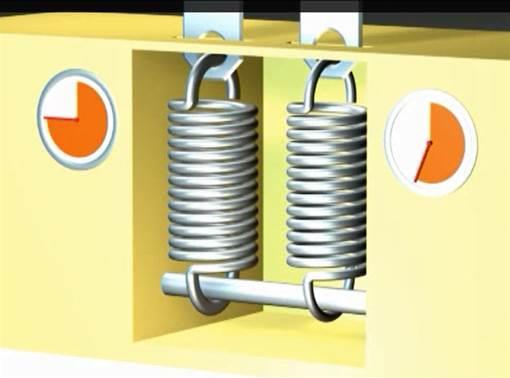

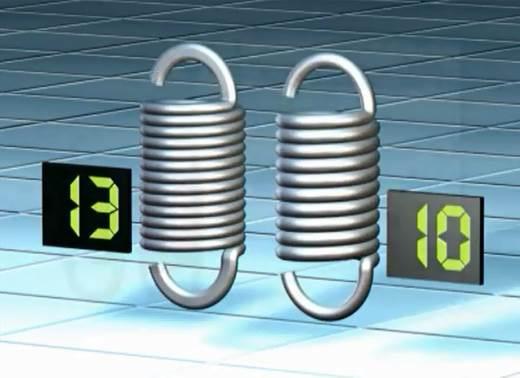

Na sliki spodaj: leva vzmet iz ovalne žice ustvari 100 N medtem, ko desna samo 70 N oz. 30% manj.

V prejšnjih primerih ima ovalna žica večjo površino preseka od okrogle žice.

Sedaj pa bomo med seboj primerjali obe žici z enakim presekom.

Ovalna žica ima pri enakem preseku (ploščini) za 30% manjšo višino preseka.

Če izdelamo obe vzmeti z enakim številom ovojev, je seveda vzmet iz ovalne žice krajša.

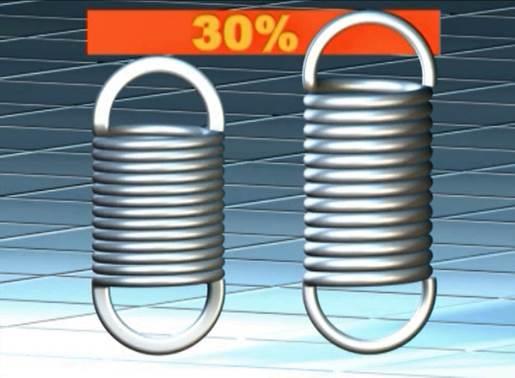

Če sta karakteristiki in sili obeh vzmeti enaki, potem je vzmet iz ovalne žice krajša za 30%.

Ali drugače: Če vzamemo za osnovo, da sta obe vzmeti enako dolgi, potem mora imeti vzmet iz

okrogle žice večji presek, da doseže enako silo.

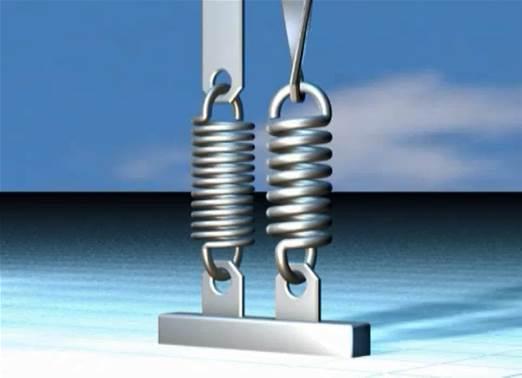

Sila prednapetja je pri ovalni žici večja kot pri okrogli, zato doseže želeno silo pri manjšem povesu.

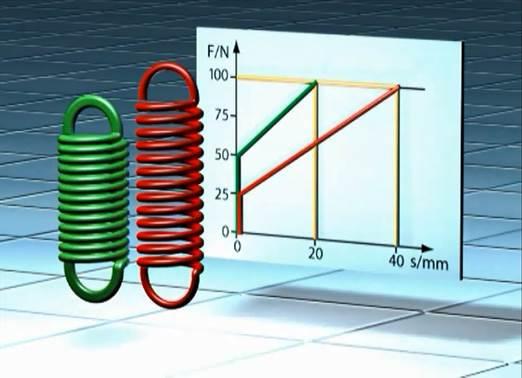

Slika spodaj: vzmet iz ovalne žice ima silo prednapetja 50 N. Da ustvari 100 N, potrebuje le 20 mm povesa.

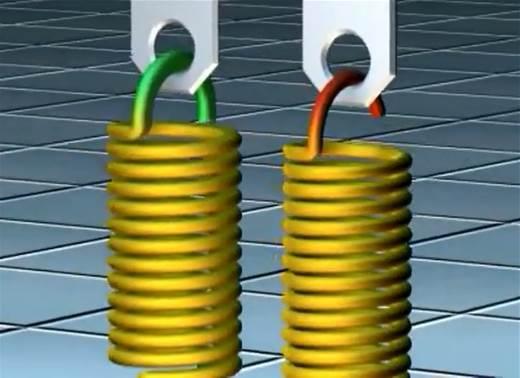

Uho je pri vzmeti iz ovalne žica zaradi ovalne oblike preseka dosti bolj togo.

Togost prepoznamo po tem, da se pod obremenitvijo uho ne odpira.

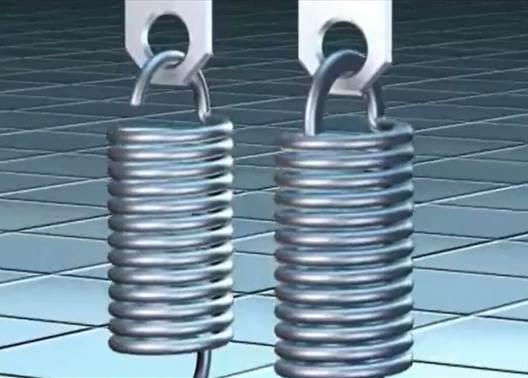

Na sliki spodaj je prikazano, za koliko se odpre uho vzmeti iz okrogle žice.

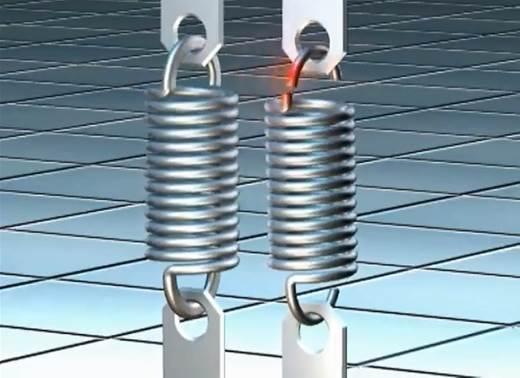

Pri vzmeteh iz okrogle žice se največje napetosti pojavijo v ušesu, kar je še posebej pereče pri dinamičnih

obremenitvah vzmeti. Tako lahko izkoristimo le 57% sile, ki jo natezna vzmet iz okrogle žice sicer omogoča,

če želimo preprečiti, da bi se uho ne odlomilo.

Uho pri vzmeti iz ovalne žice je zaradi svoje oblike zelo odporno na upogib in je celo stabilnejše

od vzmeti same, zato se ne odlomi. Pri nateznih vzmeteh iz okrogle žice je lom ušesa najpogostejša okvara!

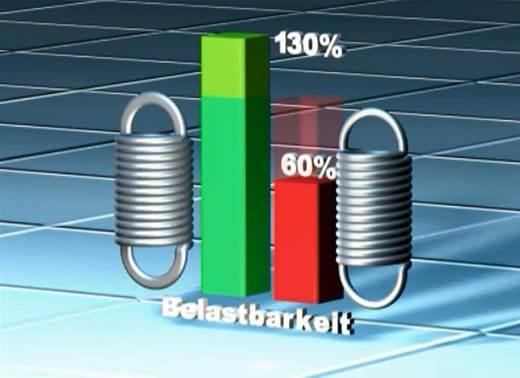

Če upoštevamo, da omogoča natezna vzmet iz ovalne žice pri enaki dolžini 30% več sile kot vzmet

iz okrogle žice in da lahko vzmet iz okrogle žice obremenimo samo do ca 60%, to pomeni, da omogoča

vzmet iz okrogle žice le 40% učinka vzmeti iz ovalne žice.

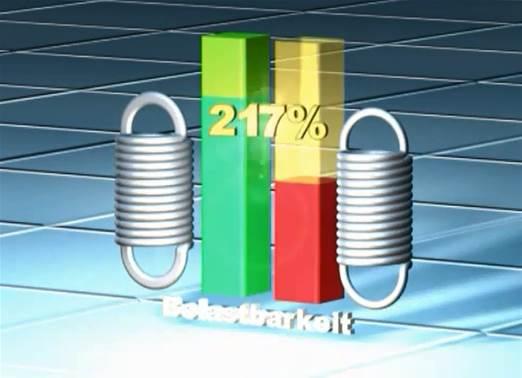

Če pogledamo drugače: vzmet iz ovalne žice ima 217% boljši izkoristek.

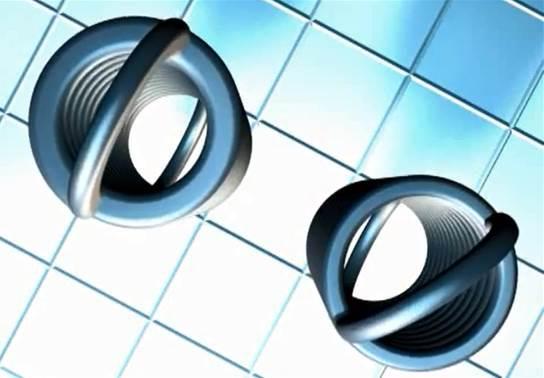

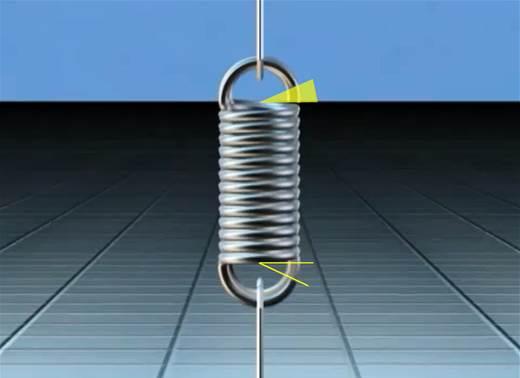

Vzmet iz okrogle žice se pod obremenitvijo torzijsko zasuče.

Tako je eno uho glede na drugo kotno zasukano. Vzmet iz ovalne žice pa ni nagnjena k torziji.

Natezne vzmeti iz žice ovalnega preseka imajo torej v primerjavi s tistimi z okroglim presekom kar nekaj prednosti:

- omogočajo več sile

- potrebujejo manj prostora

- imajo daljšo življenjsko dobo

- nimajo torzije

Naprava oz. stroj v katerem so vgrajene vzmeti iz ovalne žice bo pridobil na vrednosti, ker se bo njegova

zanesljivost povečala, stroški vzdrževanja pa se bodo zmanjšali. Natezna vzmet je majhen strojni del,

ki pa lahko povzroči veliko slabe volje pri uporabniku, še posebej kadar je močno dinamično obremenjena.

Več si lahko ogledate na: www.hennlich.si

Marjana Primožič, HENNLICH d.o.o.
