CAMWorksXpress - Resnično prava ekspresna rešitev na področju CAM-a

Ekspresna rešitev za ekspresno delo vsebuje cikle za vrtanje, centrirne luknje, vrezovanje navojev, rezkanje navojev, povrtavanje, čelno rezkanje, konturno rezkanje in rezkanje vseh oblik žepov.

Vsekakor pa CAMWorksXpress vključuje vsem znano avtomatsko prepoznavo gradnikov (t.j. AFR – Automatic Feature Recognition), ki še bolj olajša delo tehnologom pri izdelavi obdelave.

Postprocesorji tudi niso ovira, saj uporabnik še vedno dobi tisti izpis NC kode, ki je pravi za njegov stroj.

CAMWorksXpress je nov vstopni CAM program, ki deluje brezhibno znotraj SolidWorks-a in zagotavlja visoko zmogljive funkcije potrebne za učinkovito obdelavo modelov.

Večina programerjev in strojnikov se sooča s CAM izzivi kot so:

• iskanje rešitve, ki je enostavna za učenje in uporabo
• brezhibno integracijo med CAD in CAM programsko opremo
• iskanje poceni, vendar zmogljive CAM rešitve
• izbira rešitve, ki jim daje prednost pred konkurenti
• zmanjšanje časa programiranja

Ustvarite NC kodo v nekaj preprostih korakih:

• izberite kos, ki ga želite obdelati
• določite gradnike, ki jih želite obdelati
• ustvarite postopke
• ustvarite poti obdelave
• simulirajte pot obdelave za potrditev postopka obdelave
• objavite proces

S tem je NC koda pripravljena!


Zakaj CAMWorksXpress?

• zmanjšanje časa učenja z brezhibno integracijo s SolidWorks-om
• zmanjšanje časa programiranja z avtomatizacijo orodij kot so strojna obdelava gradnikov in asociativnost
• zmanjšanje predelave saj spremembe načrtov v SolidWorks-u samodejno posodobijo poti obdelave
• ustvarite NC kodo z nekaj klikov
• uvozite lahko oblikovne modele iz najpogostejših oblik datotek kot so IGES, SAT, ACIS, itd.
• prepoznava in izdelava gradnikov na domačih kosih modelov kot tudi uvoženih kosih modelov

Če pa v katerem koli trenutku uporabnik izrazi željo po še dodatnih rešitvah programskega orodja, lahko brez kakršnega koli problema nadgradi CAMWorksXpress v CAMWorks.


2,5-OSNO REZKANJE

Vključuje grobo obdelavo, konturno obdelavo, rezkanje navojev in enotočkovne operacije

algoritmi obdelave uporabljajo najnovejše poti obdelave in zaščitne metode rezni cikli zagotavljajo hitre poti obdelave, ki so brez napak vstavite 'Contain' in 'Avoid Areas' za grobe in konturne postopke možnost za samodejno ustvarjanje vstopnih vrtalnih postopkov za grobe in konturne postopke

vzorci: cikcak, v žep/iz žepa metode za določitev obdelovalne globine Z: natančno, enako, vzdolž razdalja, natančno – vrhovi otočkov (island tops), vzdolž razdalja – island tops vrsta vstopa: direktno v globino, vstopno vrtanje, pod določenim kotom, vstopna luknja, spirala

KONTURNO REZKANJE

metode za določitev obdelovalne globine Z: natančno, enako, vzdolž razdalja zmanjšajte in odpravite nepotrebne poteze, ko konturno obdelujete gradnike z mnogokratnimi globinami in stranskimi prelazi lead-in/lead-out: približevanje orodja vrsta vstopa: vstopno vrtanje, vstopna luknja, spirala, noben

podpora vrtalnih ciklov: vrtanje, kljuvanje (pecking), kljuvanje z visoko hitrostjo, spremenljivo kljuvanje, povrtavanje, izstruževanje, vrezovanje navojev določite obdelovalno globino konici orodja ali popolni premer orodja centrirne izvrtine, grezenje lukenj: samodejni izračun globine obdelave, ki temelji na premeru grezila

ČELNO REZKANJE

število prehodov se lahko samodejno izračuna ali uporabniško določi možnost, da določite en prehod po sredini kosa

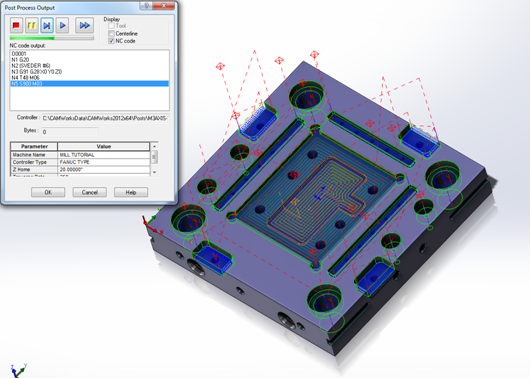

CAMWorksXpress pride s knjižnico postprocesorjev za vodenje NC krmilnikov.
Prav tako pa je možna prilagoditev postprocesorja z zahtevami uporabnika.


Popolna asociativnost s SolidWorks-om

CAMWorksXpress prepozna in znova izračuna poti obdelave na podlagi sprememb na SolidWorks modelu. Na primer, ko se spremeni globina žepa lahko CAMWorksXpress samodejno posodobi pot obdelave.

CAMWorks je prvi Zlati CAM Partner, produkt za računalniško podprto proizvodnjo, ki deluje izključno v programu SolidWorks. Z naprednimi in intuitivnimi rešitvami predstavlja vodilni CAM produkt na tržišču.

Podjetje ib-CADdy d.o.o. iz Ljubljane je slovenski zastopnik za programsko opremo SolidWorks, CAMWorks, Simpoe, LogoPress. Podjetje ima 20 letne izkušnje na CAD/CAM/CAE področju.

Podjetje je certificirano za izvajanje tehnične podpore in tudi za izvajanje izobraževanj omenjenih programov.

Za več informacij o CAMWorks-u, kontaktirajte ib-CADdy d.o.o. .
