Dozirni sistemi za čistilne naprave

Postopek čiščenja odpadnih voda se deli v primarni, sekundarni in terciarni del. Pri tem gre za mehanske, fizikalne, kemijske in biološke postopke, ki iz vode odstranijo škodljive snovi. Postopki so prilagojeni glede na vrsto vode, ki jo je treba očisti, npr.: komunalna odpadna voda, industrijska odpadna voda. Sam postopek čiščenja voda zahteva ustrezno zgradbo in  velikost čistilne naprave.

Za zahtevno doziranje koagulatov in doziranje flokulantov za obdelavo odpadne vode je najbolj primerna črpalka sera^™ iSTEP XS, ki se lahko uporabi tudi na dozirnih stenah za doziranje klora za pripravo pitne vode, doziranje in uporabo sistemov CIP (Cleaning-In-Place) in SIP (Sterilization-In-Place) za samodejno čiščenje, razkuževanje in sterilizacijo.

V čistilnih napravah so te črpalke nadvse primerne za obnove ali zamenjave dozirnih sistemov za doziranje železovega(III) klorida, saj je dozirne postaje mogoče povsem individualno prilagoditi željam uporabnikov.

Dozirne stene
V čistilnih napravah je črpalke mogoče povezati v večje sisteme oz. dozirne stene tipa CVD, ki so primerni za uporabo z večjimi zalogovniki, IBC-kontejnerji, sodi in zelo majhnimi posodami. Njihova povsem modularna zasnova omogoča, da s standardnimi komponentami prilagodimo sistem in funkcije individualnim zahtevam doziranja.

>>> Preberi več

Črpalke za dozirne stene
V dozirnih stenah sera™ so lahko glede na namen uporabe vgrajene različne serine™ črpalke. Za zahtevna doziranja so najbolj primerne črpalke iSTEPXS s koračnim motorjem (slika 1).

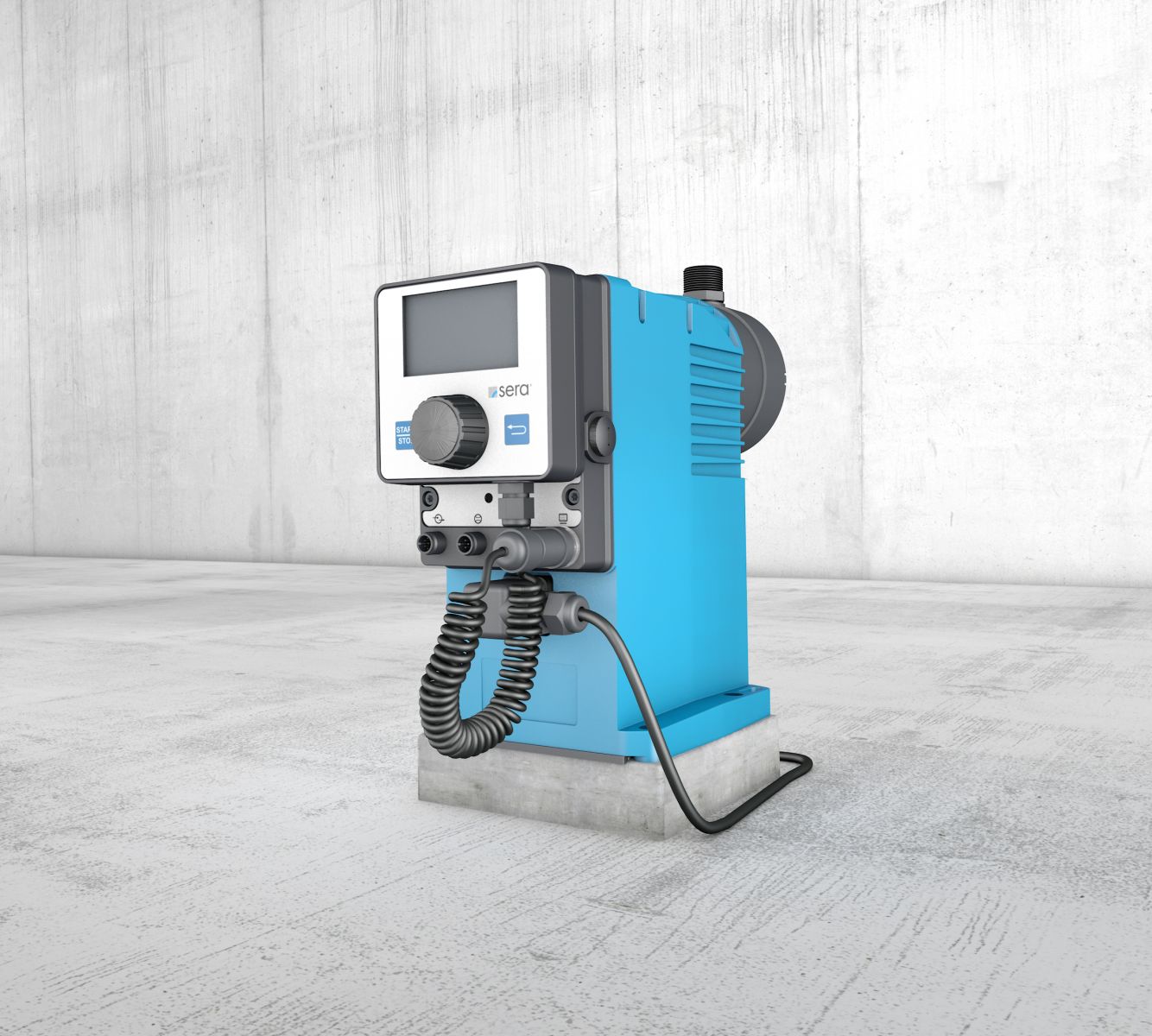

Slika 1: Črpalka sera™ iSTEP s snemljivim ekranom

Upravljanje črpalk
Črpalka iSTEP se upravlja preko snemljivega zaslona, tipk in krmilnega gumba na klik (slika 3). Tak način omogoča hiter priklop več črpalk z enako funkcijo, kajti parametri za črpalko iSTEP se shranijo v zaslonu oz. krmilnem elementu. Krmilni element se lahko nato poveže z drugimi črpalkami in prenese shranjene parametre. Krmilno elektroniko črpalke Pro+ iSTEP je mogoče razširiti z vmesniškima moduloma za omrežji PROFIBUS ali  PROFINET.

>>> Preberi več o vmesniških modulih

Primer obnove čistilne naprave po meri
V večji čistilni napravi SEDE v Delemontu v Švici je bilo treba obnoviti in izboljšati sistem za doziranje železovega(III) klorida, ki bi deloval zanesljivo tudi ob izpadih posameznih črpalk. Upravljavci čistilne naprave so potrebovali dozirni sistem z zmogljivostjo 9 litrov na uro, ki bi ga bilo mogoče polniti iz treh razpoložljivih rezervoarjev. Poleg tega se je novi sistem moral povezovati v obstoječi sistem. Za pomoč pri izvedbi sistema so se upravljavci čistilne naprave obrnili na podjetje sera™ GmbH.

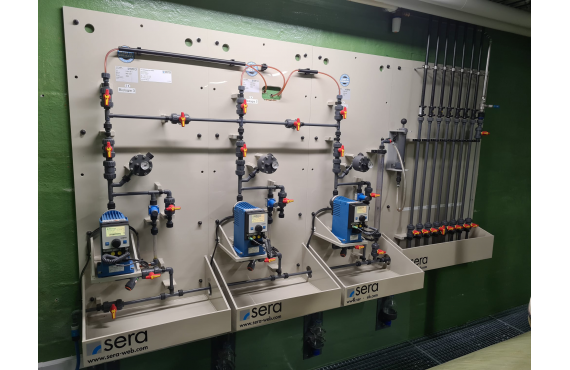

Slika 2: Rešitev po meri - dozirna stena s tremi črpalkami

serini™ strokovnjaki so naredili rešitev s tremi dozirnimi stenami z vgrajenimi črpalkami iSTEP20 s koračnimi motorji. Na tlačno stran so namestili obvodno cev, ki omogoča redundantno in neprekinjeno doziranje železovega(III) klorida, tudi če je treba servisirati eno od treh črpalk. Upravljavci lahko enostavno nadzorujejo pretok, saj ekrani črpalk prikazujejo pretok v litrih na uro. Izhodni signal iz črpalk pa je povezan z obstoječim krmilnim sistemom uporabnika. Poleg tega so namestili tudi sistem cevi za splakovanje sesalnih cevi z vodo, in sicer od rezervoarjev železovega(III) klorida do dozirne postaje. Cevi omogočajo redno spiranje z vodo, da se prepreči nabiranje usedlin in s tem podaljša življenjska doba sistema.

Čistilna naprava SEDE Delemont je posodobljena s po meri narejenimi dozirnimi stenami sera™, ki v zadovoljstvo upravljavcev zanesljivo dozirajo želene količine železovega(III) klorida.

>>> Preberi več o podjetju Sera

HENNLICH d. o .o.
Kot uradni zastopniki podjetja sera™ v Sloveniji pri HENNLICH-u hitro pripravimo rešitev po posebnih zahtevah naročnikov. Po ogledu v obratu in proučeni problematiki sestavimo celoten dozirni sistem glede na naročnikove zahteve oz. potrebe doziranja kemikalij. Nudimo tudi komplementarne rešitve drugih dobaviteljev, s katerimi pripomoremo npr. k boljšemu nadzoru in upravljanju procesov v obratih ne glede na zahtevnost črpanih medijev.

>>> Na celoten članek

Več informacij:  Mojca Gros, produktna vodja: gros@hennlich.si ali 041 386 003.

VIR: gradivo podjetja sera™ GmbH
