E-spool flex za zanesljivo neprekinjeno povezavo kontrolnega panela z robotom

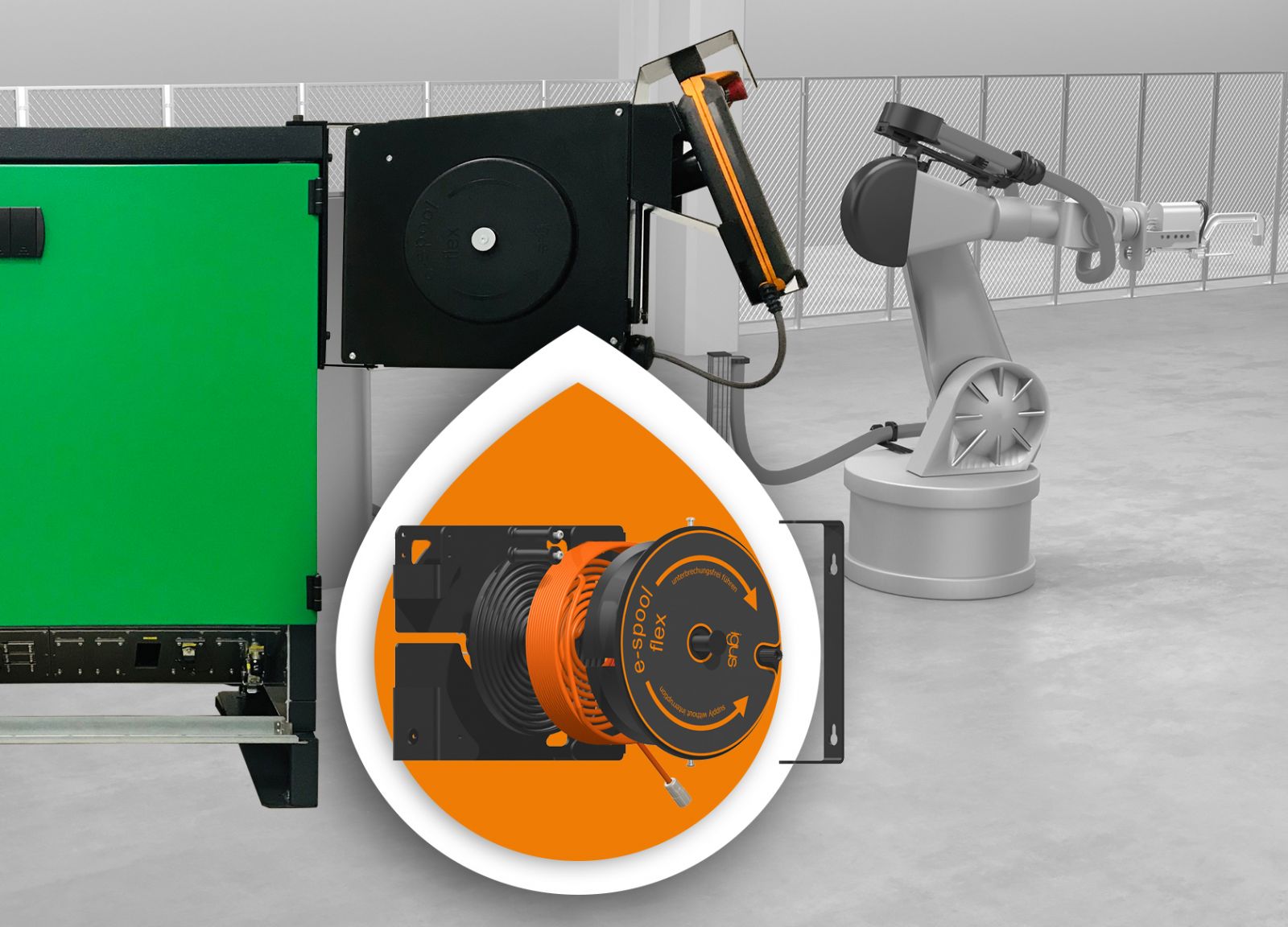

Kontrolna plošča tvori »nadzorni center« robota. V kolikor jo aktivno uporabljate, mora biti kabel ne le več metrov dolg, ampak tudi fleksibilen in varno zložen. Za ta namen je igus razvil prilagodljivo rešitev e-spool flex. Novi igusov kabelski kolut nima drsnega obroča, kar omogoča tudi neprekinjeno povezavo ethernet. Kateri koli fleksibilni kabel je mogoče enostavno naknadno vgraditi v sistem. Naslednje prednosti so prepričale tudi podjetje ARAGON: celoten kabelski komplet, sestavljen iz koluta e-spool flex s standardnim kablom in vnaprej sestavljenim panelnim nosilcem, kot rešitev za industrijske robote.

Naloga podjetja ARAGON Industrieelektronik GmbH je omogočanje nove uporabnosti starim robotom. Vodilni ponudnik industrijske robotike nudi globalne rešitve za popravilo, vzdrževanje, naknadno opremljanje in uravnavanje industrijskih robotov. Nekatere njihove stranke so razmeroma majhna podjetja, ki uporabljajo do deset robotskih sistemov. Vendar se tudi večja podjetja in proizvajalci originalne opreme v avtomobilski industriji zanašajo na strokovno znanje podjetja ARAGON. Podjetje je iskalo praktično kabelsko rešitev posebej za uporabo v kontrolnih ploščah: "Vedno se trudimo, da bi z inovativnimi rešitvami zagotovili varnost naših kupcev. Do zdaj je bil kabel vedno na tleh, zaradi česar je lahko hitro prišlo do poškodbe ali spotikanja. Zato smo začeli iskati kabelski kolut, ki preprečil naštete nevšečnosti in bi omogočal neprekinjeno povezavo, ter bi bil enostaven za hitro naknadno vgradnjo," poudari Iryna Geike, Global Country Manager v ARAGONU. Podjetje je pri igusu našlo, kar je iskalo. "Novi sistem s kabelskim nam je bil predstavljen in je takoj pridobil naše zanimanje," se spominja Geike. Glavna prednost sistema e-spool v primerjavi z drugimi kabelskimi koluti je, da ne uporablja drsnega obroča. V sistem je mogoče vstaviti cevi za razne medije, podatkovne kable in napajalne kable. Obstoječe panelne kable je mogoče enostavno vstaviti v spiralno vodilo sistema in jih samodejno naviti. "Naši kupci zdaj prejmejo vnaprej sestavljen komplet iz koluta e-spool flex, kabla in nosilnih priključkov za panela ARAGON. Uporaba koluta e-spool flex močno podaljša življenjsko dobo kabla in zagotavlja več varnosti in reda v gibalnem območju operaterja," pojasnjuje Geike.

Navijanje in odvijanje kabla: ročno ali avtomatsko

Igus ponuja kolut e-spool flex v več različicah. Ena je cenovno ugodna različica z ročnim navijanjem brez orodja ali z baterijskim vijačnikom. Druga možnost je rešitev s samodejnim retrakcijskim navijanjem z vzmetnim mehanizmom, mehanizmom za zaklepanje in dodatno retrakcijsko zavoro. ARAGON se je odločil za varianto z retrakcijsko vzmetjo. Kabelski boben je na voljo v treh velikostih za kable s premerom od 5 do 15 milimetrov in dolžinami podaljškov od 5 do 15 metrov. Kable lahko kadar koli hitro zamenjate. Poleg naknadne integracije kabla z e-verigo e-spool v obstoječi kabelski sistem igus omogoča rešitev, ki je v celoti narejena s kabli chainflex, ki so posebej zasnovani za premične aplikacije. Trajnost kablov za e-verigo e-spool se trenutno obširno preizkuša v internem 3.800 kvadratnih metrov velikem igusovem testnem laboratoriju.

Želite o novem e-spool flex sistemu izvedeti več? Inženirji s podjetja HENNLICH vam z veseljem pomagajo pri izbiri ustreznega izdelka za vašo aplikacijo.

Pripravil: Matic Butja
