Shema pnevmatske vezave

Kar ne spada nikamor v zgornje kategorije...

Moderator: -M-

Shema pnevmatske vezave

OdgovorNapisal/-a dimi » 15.3.2011 16:32

lep pozdav!

Imam en problem, narisano rabim pnevmatasko shemo pa ne vem kako bi jo. Se kdo ukvarja stem in v katerih programih se to da, shema ni preveč zahtevna. Bi se mogoče kdo lotu za kako manjšo plačilo to narisat pa mu pošljem shemo (rabim pa žal nujno do drugiga tedna). hvala za pomoč lp
UP THE IRONS!!!
dimi
Novinec
Novinec

Prispevkov: 12
Pridružen: 12.2.2009 16:35

OdgovorNapisal/-a ManiaC » 15.3.2011 18:54

Med najbolj priznanimi sta recimo Automation studio, in fluidSIM.

Sicer pa če ti ne veš kakšna naj bo shema, kako ti naj drugi pomagamo ;) Lahko me pa kontaktiraš preko maila, pa se lahko zmenima ;)
ManiaC
Strokovnjak
Strokovnjak

Prispevkov: 1251
Pridružen: 19.2.2005 10:41
Kraj: Celje

OdgovorNapisal/-a varann » 14.9.2011 8:46

Lep pozdrav,

da ne odpiram nove teme, bom vprašal kar tukaj.

Kje bi lahko našel pravila označevanja simbolov ter posledično realnih komponent (oznaka, ki mora biti na ventilih, cilindru itd...)? Nekje sem že našel star pravilnik označevanja, vendar so sedaj novejši standardi.

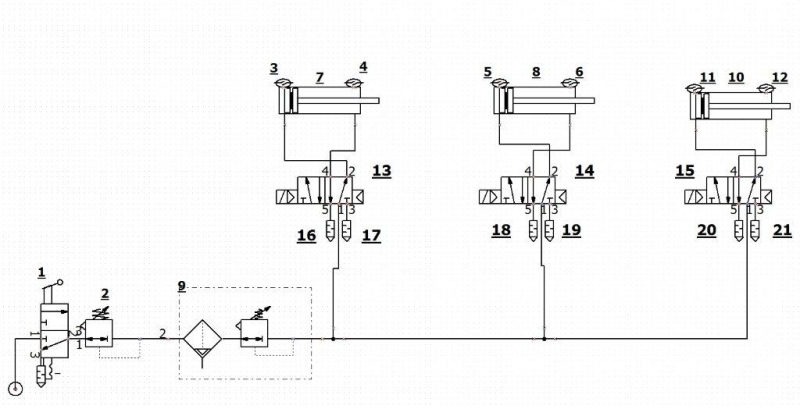

Kako bi to označevanje izgledalo na takšnem primeru:
Slika

Hvala za pomoč.

Lep pozdrav,
Igor
varann
Novinec
Novinec

Prispevkov: 4
Pridružen: 20.5.2009 12:19

OdgovorNapisal/-a ManiaC » 14.9.2011 9:19

Da dam primer, kako označujemo pri nas v službi.


Slika


Npr:
01-310A3.2

01- št. sklopa na stroju
310- št. elektro sklopa na stroju
A - aktuator (cilindri, priseski,...)
3 - št. veje v kateri se komponenta nahaja
2 - zaporedna št. podobne komponente (npr. pri cilindreh pomeni da gre za 2. cilinder)

Označbe priključkov:
I3.1
I - oblika priključka
3 - velikost navoja na priključku
1 - velikost cevi na priključku

T1/2
T - oblika priključka
1 - velikost cevi na dovodni/odvodni strani
2 - velikost cevi na razdelilni strani (pri Y priključkih je odvodna stran enaka razdelilni strani)

Navoj:
1 - 1"
2 - 3/4"
3 - 1/2"
4 - 3/8"
5 - 1/4"
6 - 1/8"
7 - M5

Cevi:
1 - fi 16
2 - 12
3 - 10
4 - 8
5 - 6
6 - 4
7 - 3

A - aktuatorji
V - ventili
R - regulatorji
Z - ostalo
D - dušilke
H - HGL (krmiljen nepovratni ventil)

Slika
Tip tega ventila:
JMFH-5/2-D-1-S-C

Porti na ventilo so pa pravilno označeni takole. 14 in 12 sta napisana 2x, 1. ker ima vsaka tuljava pnevmatski preklop (tuljava preklopi majhen pnevmatski ventil, ki nato prestavi ventil, ki ga vidiš na shemi), 2. ker imamo zraven pri tem ventilu še pnevmatsko vzmet.

Za tvoj primer bi zgledalo označevanje nekako takole:
1- 00-00V0.1
2- 00-00R0.1
3- 00-00S1.1
4- 00-00S1.2
5- 00-00S2.1
6- 00-00S2.2
7- 00-00A1.1 (lahko bi bilo brez .1 - vendar če moraš kdaj kaj dodati pride prav)
8- 00-00A2.1
9- 00-00Z0.1
10- 00-00A3.1
11- 00-00S3.1
12- 00-00S3.2
13- 00-00V1.1
14- 00-00V2.1
15- 00-00V3.1
16,17,18,19,20,21 - U3 (recimo, ker ne poznam velikosti navoja na ventilih)

P.S. 00-00 bi lahko brez problema odstranil. Odvisno za kako velik projekt gre.
ManiaC
Strokovnjak
Strokovnjak

Prispevkov: 1251
Pridružen: 19.2.2005 10:41
Kraj: Celje

OdgovorNapisal/-a varann » 14.9.2011 22:08

Hvala za tale izčrpen odgovor! Dosti bolj jasno, kako označevati.
