Tolerance aluminijastih plošč

[Cube]

Koliko so kaj ukrivljene 15mm - 25mm aluminijaste plošče pri naših trgovcih? So primerne za izgradnjo manjšega CNC stroja brez predhodnje površinske poravnave s "face millom"?

[Krajnčan]

Pozdravljen,
polkliči v Al-Cu ali MDM in vprašaj.

Mogoče bo kaj uporabnega tudi med "Bosch profili".

[Nicomajstr***???***]

Pri slovenskih vprašanje.
Pri boljših od zgoraj naštetih pa naprimer:
http://ecom.meusburger.com/files/info/tol_p.pdf

[Cube]

Pri slovenskih vprašanje.
Pri boljših od zgoraj naštetih pa naprimer:
http://ecom.meusburger.com/files/info/tol_p.pdf

Kaj je pri slovenskih vprašanje?

Na linku ne najdem toleranc o ukrivljenost.

[Nicomajstr***???***]

Nisem pogledal, potem pa podatek od Plancast Plus:

Dickentoleranzen: ± 0,1 mm

Planheit: 0,35 mm / m für Dicken < 15 mm
0,15 mm / m für Dicken > 15 mm

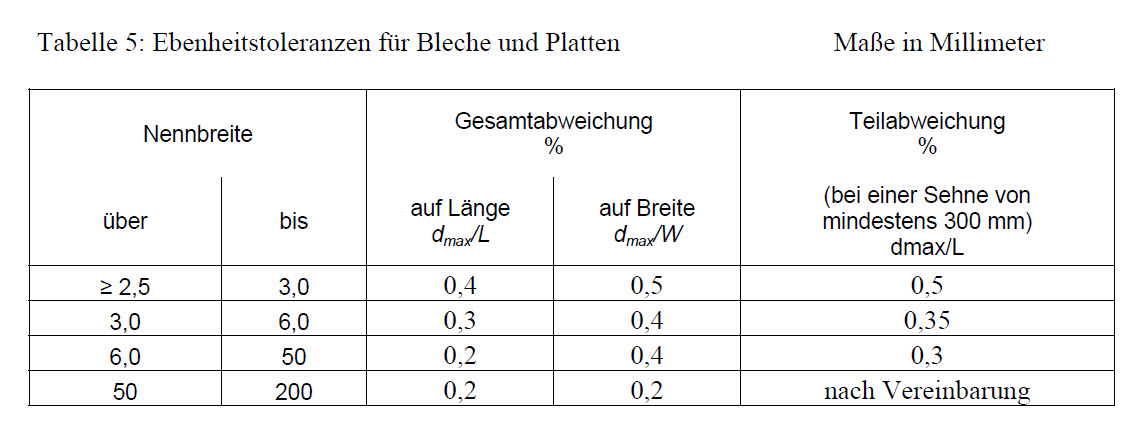

Za take kot jih imajo pa alcu itd... pa velja Din 485-3, pa še to glede na izkušnje od palic dvomim da so vedno v teh merah.

din 485-3.jpg (111.4 KiB) Videno 1580 krat

[Bojan J.]

Nikomajstr ima absolutno prav. Bi pa jaz malo razširil...
Torej imaš dve tehnologiji izdelave plošč, litje in valjanje. Pri valjanih ploščah je problem notranjih napetosti. Norma, ki jo dodal Nikomajstr velja za cele formate plošč (npr. 1000 x 2000, 1500 x 3000 mm). Primer: dimenzija 1000 x 2000 mm; ukrivljenost po širini in dolžini 4 mm !!
Čim ploščo odrežeš, navedene norme ne veljajo več.
Zato zadnjih par let v strojegradnji večinoma uporabljajo lite, obojestransko rezkane plošče.
Te imajo naslednje tolerance:
Debeline < 15 mm, Tol. debeline: +/- 0,1 mm, Tol. Ravnine: 0,35 mm/m
Debeline >= 15,1 mm, Tol. debeline +/- 0,1 mm, Toleranca Ravnine: 0,15 mm/m

Mehanske lastnosti valjanih in litih plošč so skoraj enake, razlikujejo se le pri raztesku. Težavo lahko predstavljajo tudi nekoliko večje dinamične obremenitve.

Za dodatna vprašanja na ZS...

[čiro1950]

Valjano ali lito Al ploščo ali kakšne koli al-ulitke je treba pred strojno obdelavo žariti za odpravo notranjih napetosti: 220 stopinj nekaj ur in to večkrat , po grobi obdelavi še enkrat. Če hočete časovno stabilno ohišje za kakšen optični instrument, pa je treba po obdelavi še umetno starati s cikliranjem od +80stopinj do -30 stopinj, da se vse zvije dokončno in imate potem za vedno mir.

Pozdrav

Čiro

[Cube]

Hvala vsem za hiter odziv in koristne odgovore.

Valjano ali lito Al ploščo ali kakšne koli al-ulitke je treba pred strojno obdelavo žariti za odpravo notranjih napetosti: 220 stopinj nekaj ur in to večkrat , po grobi obdelavi še enkrat. Če hočete časovno stabilno ohišje za kakšen optični instrument, pa je treba po obdelavi še umetno starati s cikliranjem od +80stopinj do -30 stopinj, da se vse zvije dokončno in imate potem za vedno mir.

Pozdrav

Čiro

Si prepričan, da je žarenje potrebno? Kolikšne so deformacije v nasprotnem primeru?

CNC bo izgledal nekako v tem stilu kot je ta na sliki in bo namenjen obdelovanju mehkejših materialov.

[Bojan J.]

Čiro, res je, vendar pride to v poštev samo takrat, ko plošča ni ne statično in ne dinamično obremenjena. To radi počnejo tisti, ki izdelujejo razne okvirje za monitorje vseh vrst.
V primeru, da je plošča statično oz. dinamično obremenjena, pa tega nikakor ne priporočam.
Pri 220 C pade Rp0,2 iz ca. 145 MPa na 117 MPa, pri 260 C pa celo na 75 MPa.

Pri litih plošač, ki so žarjene v stanje O3, ne rabiš nobenega naknadnega žarjenja. Stabilnost forme pri teh ploščah je odlična. Tudi po obdelavi... Če imaš le pravilne parametre za obdelavo nastavljene.

[čiro1950]

Če ne obdeluješ površin ali pa, če je vseeno, da so skrivljene po obdelavi, ne žarit. Če hočeš kadarkoli izmeriti daljino na 20 km, ali pa vrtati zobe z laserjem, pa je treba.

Pozdrav
Čiro
