Menjava radiatorjev z drugim proizvajalcem

[davidg]

Zdravo!

Prosil bi za pomoč glede menjave radiatorjev. Namreč v bajti pri starih starših moram zamenjati enake radiatorje z močnejšimi. Ker bi rad čim bolj enostavno to speljal (čim manj posegov) sem se odločil, da bi dimenzije ohranil (višina, dolžina) - zamenjal bi torej tip (namesto zdajšnji tip 11 bi dal tip 22), spremeni se le globina.

Torej: - nosilci ostanejo enaki (pustim na steni), dvižna cev z ventili ostane enako (samo
premontiram)
- bakrene cevi pa prilagodim (porežem in pošvasam 2 * 45 stopinjska kolena, da se prilagodi
globina in še precej lufta je za loviti)

Na bolhi sem našel enake radiatorje ravno pravih dimenzij in tipa za res ugodno ceno napram novim. Vendar je drug proizvajalec (sedaj so Korado, ti pa so Vogel Noot). Tako me zanima, če so zadeve pri radiatorjih standardizirane, predvsem:
* ali so navoji za tisti priključni del, ki spoji radiator in ventil, enaki? (to je tisti del, ki ga
priviješ z imbus ključem, na eni strani je navoj, na drugi pa tako na bunko narejen spoj)
* ali so razdalje med priklopi enake, če sta od obeh proizvajalcev radiatorja visoka 600?
(torej, da dvižna cev ostane enaka, da ne rabim žagat ali kupovat in prilagajat)
* ali se zadaj tista ušesa za nosilce nahajajo na enakih mestih ali vsaj višinsko enako in levo
desno približno enako, ker je nekaj lufta? (torej da ne prestavljam nosilcev)

Hvala za odgovore.

[luka32]

Najbolj da gres pogledat. Za nosilce ni nujno da so isti. Priklopi bi pa moral pasat.

[davidg]

Najbolj da gres pogledat. Za nosilce ni nujno da so isti. Priklopi bi pa moral pasat.

Se pravi več ali manj je "zihr" samo navoj enak... v vsakem primeru hvala za odgovor.

[fikus_]

Tako kot si sam ugotovil. Navoj je 1/2" ostalo pa, kako imaš srečo. Nosilci lahko da ustrezajo, jih boš pa zelo verjetno moral prestavljati. Priklopa pa boš moral prestavljati zaradi spremembe tipa 11 na 22.

[zetor6911]

novi radiatorji imajo vtok in iztok spodaj, stari radiatorji imajo vtok in iztok pri strani...

[SIES]

Zdravo David

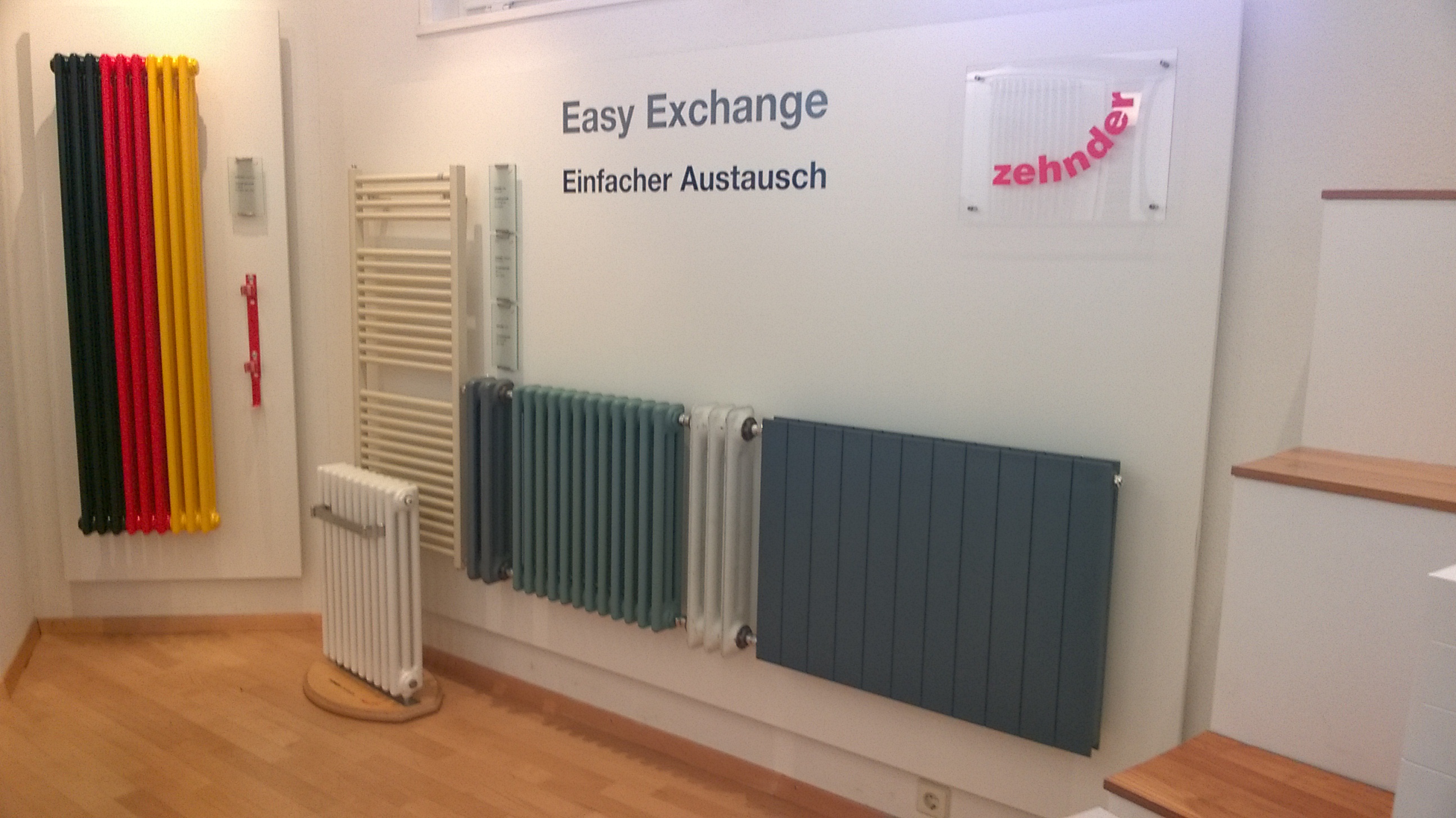

Podjetje Zehnder iz Nemčije ki so prvi naredili cevni radiator Charleston naredi nove radiatorje po meri da gredo na obstoječe priključke

https://udobjebivanja.sies.si/index.php ... charleston

če nam pošljete mere, moči in tip priključkov vam lahko pripravimo ponudbo
