Pretvorba CAD risbe

[gojgl]

Pozdravljeni!
Ali mi lahko kdo pretvori enega od pripetih formatov v 3D STEP format. Sam uporabljam "nekonvencialno" CAD orodje na Linux-u, ki ne podpirani ničesar od pripetega.
Hvala za vsakršno pomoč.

Bojan

[jan.23]

STL-->STEP v Solidworksu

STL--STEP.zip

(2.64 KiB) Prenešeno 35 krat

[gojgl]

STL-->STEP v Solidworksu

STL--STEP.zip

Hvala za hiter odziv. A ob uvozu se ne zgodi nič; pravzaprav se pojavi napaka "No object to insert", pa sem poskusil z dvema različnima CAD programoma.

Bojan

[jan.23]

Brez vsakega opozorila, brez problema.

[gojgl]

Brez vsakega opozorila, brez problema.

Sem poskusil še na on-line pregledovalniku STEP filetkov,a rezultat enak. Filetek je prazen oz. ni objektov za prikaz.
A hvala vseeno, bom sedaj poskusil kako drugače.

Lp,
Bojan

[jan.23]

Se opravičujem, napačno sem te razumel.
Pretvorba v Step gre res brez "problema".
Ampak file je prazen.
Če pa shranim stl v SW part, mi ga pa odpre.
Bom zvečer probal odpreti obj.

3D_07_SW 2016.zip

(62.8 KiB) Prenešeno 41 krat

[jan.23]

Izčrpal sem vse svoje možnosti in žal ne gre.

[Uporabniško ime]

Kje si pa to dobil? Ni glih najboljše narejeno.
Mislim da je problem v tem, da so ponekod normale površin (v stl datoteki) obratno zasukane kot drugje. Poleg tega, so nekje samo površine , ki niso zaprte, torej model ni vodotesen in ne more ustvariti solid modela.
Če je možno, naj se to popravi v originalnem modelirniku iz kjer si to dobil.
Druga možnost je, da se na roko obrnejo vse normale naokrog in zaprejo luknje v modelu.

Ali pa če proba kdo ki ima Solidworks (jan.23), da importa kot surface in ne kot solid.

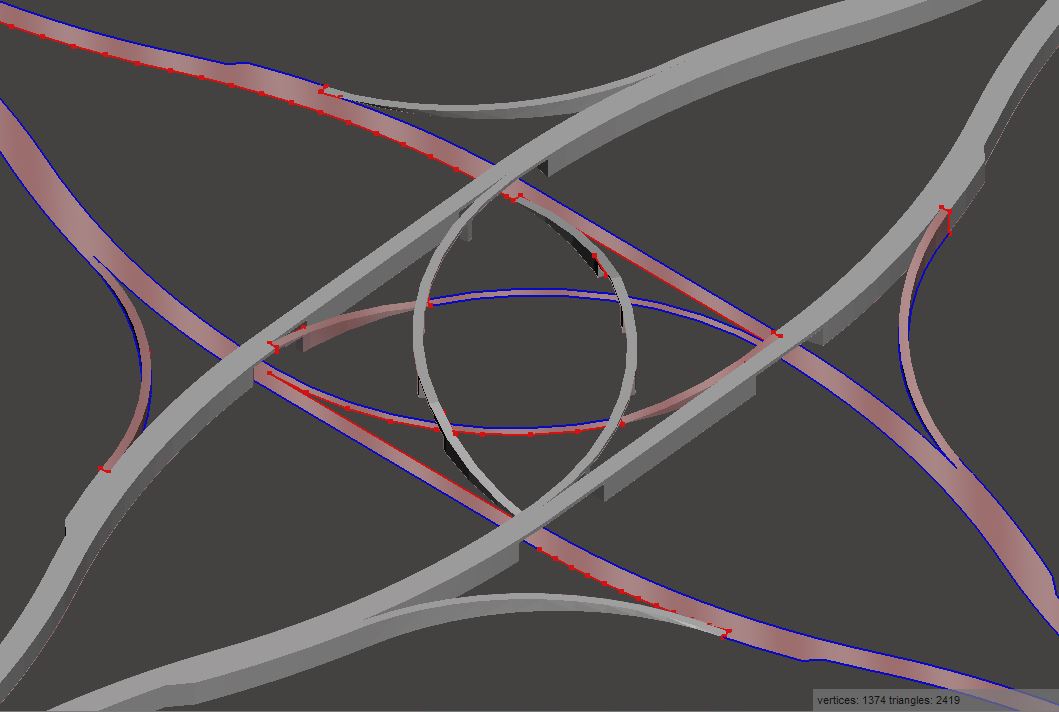

Na sliki: kar je sive barve so pravilno obrnjene normale, kar je roza so narobe obrnjene normale. Kar je modro so odprti robovi, ker je rdeče so mislim da neke napake na robovih.

[jan.23]

Več glav več ve...
Stl, ki sem ga s SW2016 pretvoril v step, mi tudi SW odpre.
Tako, da predvidevam, da je zadeva rešena.

3D_071_ap203.zip

(696.11 KiB) Prenešeno 23 krat

3D_071_ap214.zip

(626.27 KiB) Prenešeno 30 krat

[gojgl]

Več glav več ve...
Stl, ki sem ga s SW2016 pretvoril v step, mi tudi SW odpre.
Tako, da predvidevam, da je zadeva rešena.

3D_071_ap203.zip

3D_071_ap214.zip

Najlepša hvala za trud in pomoč. Sedaj lahko STEP odprem v svojem orodju in ga naprej obdelujem.

Lp,
Bojan
