prepozna kdo tale neznan hidravlični mehanizem

[reber]

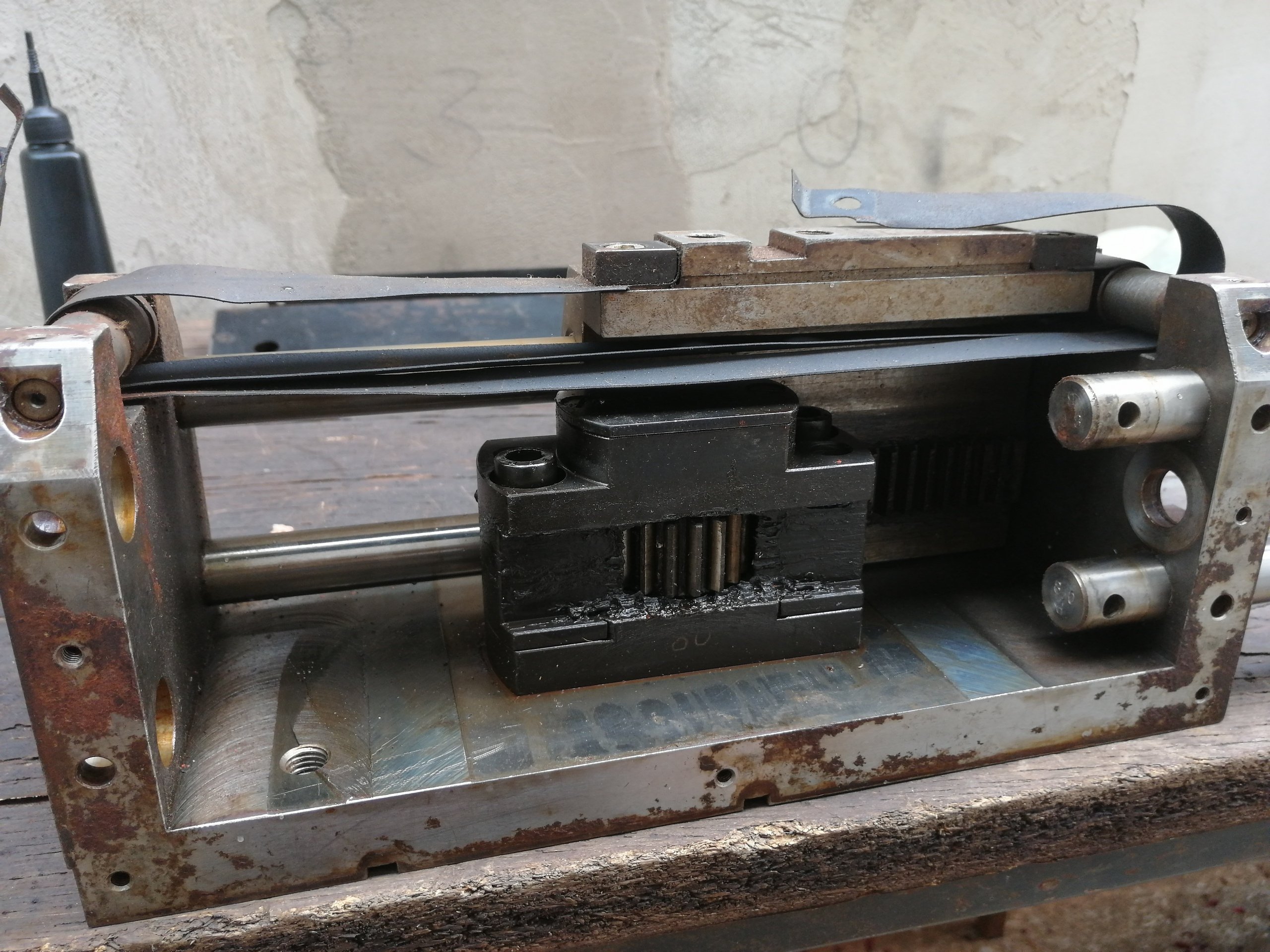

Pri hiši se je med šaro našel tale hidravlični mehanizem, na fotografiji:


Ogrodje iz enega kosa dolžina 280mm, širina 102mm, višina 116mm
Premer vodil 18mm, v premikajočem cilindru so puše.
Premer batnice, ki je fiksno vpeta v ogrodje je 17mm, ima izvrtino, na vpeti strani je priključek za olje.
Hod cilindra, ki je videti kot kvader je cca 98mm, vse v enem kosu, cilinder, puše za vodila, zadaj zobata letev, da se cilindra premikata v obratno smer, sta torej z zobnikom mehansko povezana.

Lahko bi bilo to od kakšne plastik brizgalne mašine ampak nisem prepričan. Zadeva je iz obeh strani zaprta s pločevino, sem odvil vijake in odmaknil pokrove.
Ali je premer bata enak batnici ne vem, z druge strani je v cilindru čep fiksiran z zeger obročkom in je nekoliko večjega premera.
Za več informacij bom moral potegniti vodila ven, da odstranim cilinder z batnico in pogledam še notranjost.

Ali kdo prepozna ta mehanizem?
Bi koga za simbolično ceno to zanimalo?
Kaj naj s tem, kakšna ideja za ustvarjalno žilico, seveda lahko zobnik notri odstranim, da sta cilindra potem neodvisna.

[KY]

Meni je to najbolj podobno prijemalu.

Mogoče za kakšne hlode premikat.

[fikus_]

Nakakšno prijemalo, zgoraj na sliki sta vodili, ki se gibljeta simetrično eno proti drugemu (zato zobnik na sredini), za pritrditev prijemalnih prstov so 2x+2x navoji in utora.
Tisti črn trak je zaščita pred umazanijo. Na sliki ni videti stranskih pločevin, ki pokrivata notranjost.
Podobna delamo za robote, ampak so večina iz Al, čim lažja,... .

[reber]

Ja, danes se je tast končno spomnil, kaj je to bilo... menda od ene vzhodnonemške mašine, ki so jo dobili v firmo za dele za razmontirat, no, vsakdo je nekaj vzel zase. Res naj bi bilo prijemalo, nekakšne klešče.

Dimenzijsko je tako, da batnica in bat je iz enega kosa, premer batnice je postružen na 17mm, bat pa je 18mm tesnilo je 2x in vmes drsni obroč: kvadratni ring - drsni teflonski obroček - kvadratni ring.
Glede na masivnost je tlak lahko velik, tako da nekaj sile vseeno je. En cilinder za zapiranje, drug za odpiranje.

Vodila so zaštiftana s koničnimi zatiči z notranjim navojem M4 za izvlek. S kleščami za montažo vtisnih matic so šli fajn ven.

V prilogi je fotografija notranjosti, ko je odstranjen en cilinder.

Ideja, za kaj naj porabim? hja, za prijemalo najbrž ne bom, nimam ideje kaj naj naredim... lahko pa razrežem in naredim nekaj drugega, porabim vodila in cilinder v vlogi vozička, hidravlični del preprosto izpustim, čeprav bi lahko naredil pogon nanj ali pa dodal navojno palico, možnosti je veliko. Ker je hoda le 100mm, sem rahlo omejen, ampak za kakšen manjši projekt bi bilo.

Seveda če je komu všeč in bi to imel, se da zmenit za nekaj malega...
