Konstrukcija mize - prosim za pomoč

[urosg]

Pozdravljeni,

sem nov na tem forumu in iščem pomoč, napotke, ...

Dobiti / izdelati moram nosilno mizo za pick and place mašino, teža same mašine je cca 210kg, kar v osnovi mislim, da ne predstavlja velikega problema.

Problem je "majanje" mize ob delu (do 3 polne premike po delovni povrsini na sekundo). Rabil bi mizo, ki bi bila konstrukcijsko taka, da bi omogočala čim manj prenosa vibracij in s tem majanja.

Velikost je 900 x 1200mm; višina mize 700 do 800mm.

Prosim za pomoc! Hvala!!!

[Žerjavar]

Za dober nasvet so potrebni podatki o horizontalno premikajočih se masah in njihovih pospeških ali ekscentričnih vrtečih masah.

pick and place mašino

To čudo pa še nima slovenskega imena.?!

[grega09]

Hm, večja masa? Malo poglej kakšno vztrajnost ima stroj, ki izvaja premike in potem se da kaj določiti. Je pa pri teh manjših napravah iz avtomatizacije ponavadi tako, da dokler viličar dvigne, ni problema , pa četudi je mase preveč, kot bi bilo treba.
Pa včasih pomaga še trotočkovna postavitev, če je možna. Saj veš, tiste štiri noge niso nikoli čisto dobro tam kjer jih rabiš .

[nabijač]

Za dober nasvet so potrebni podatki o horizontalno premikajočih se masah in njihovih pospeških ali ekscentričnih vrtečih masah.

pick and place mašino

To čudo pa še nima slovenskega imena.?!

Polagalka elektronskih komponent.

Lahko narediš konstrukcijo iz železnih profilov varjeno ali vijačeno. Oblika približno kocke oziroma po obliki stroja. Vse stranice lepo stabilizirane z dodatnim profilom po diagonali. Zgoraj navarjeni nosilci na katere privijačiš stroj, spodaj pa privijačenje v tla ali še bolje celo na betonski temelj.

[Žerjavar]

Lahko narediš konstrukcijo iz železnih profilov varjeno ali vijačeno. Oblika približno kocke oziroma po obliki stroja. Vse stranice lepo stabilizirane z dodatnim profilom po diagonali. Zgoraj navarjeni nosilci na katere privijačiš stroj, spodaj pa privijačenje v tla ali še bolje celo na betonski temelj.

Spet nabijaš.
kje naj kupi železne profile?
Kako močna konstrukcija (kakšen jekleni profil)?

[vili]

grega:

ravnino določajo tri točke, v "štalah" pri molzenju in "šuštarijah" so pa imeli vedno "trinoge"...

[grega09]

Hvala za razlago, nisem vedel...

[nabijač]

kje naj kupi železne profile?
Kako močna konstrukcija (kakšen jekleni profil)?

Ja v železarni v mali prodaji, ali pa v kaki veliki tehnični štacuni na oddelku z železnino,... Če tam poveš kakšno dimenzijo in obliko profilov želiš itak nimaš nobene izbire jeklenega materiala - konstrukcijsko jeklo, železo, briga jih kaj jim rečeš.

Te mašine so mi malo znane in to mora biti ena manjša, ker večje imajo itak svoj podstavek. Je pa zoprno, če se trese, ker se že položene kompomponente zaradi tega lahko premaknejo. Je pa dobro, če se jo lahko tudi znivelira (vijaki/podlaganje). Jaz bi naredil varjen okvir iz zaprtih profilov ene 60mmx60mm debeline stene najmanj 2mm. Dobro mora biti privijačen na mašino in v tla, pa bo zadeva stabilna.

[Žerjavar]

Ja v železarni v mali prodaji, ali pa v kaki veliki tehnični štacuni na oddelku z železnino,... Če tam poveš kakšno dimenzijo in obliko profilov želiš itak nimaš nobene izbire jeklenega materiala - konstrukcijsko jeklo, železo, briga jih kaj jim rečeš.

Si v veliki zmoti. Res da železarne predelujejo železo, vendar nikdar čistega. Večinoma jeklo od mehkega ogljikovega do dokaj trdega legiranega. Tudi vsi njihovi profili so iz jekla.

[nabijač]

@Žerjavar: Hvala za razlago, se mi je zdelo, da mora biti tako nekako.
Se bom v prihodnje potrudil in pisal manj po domače, da ne bo preveč pripomb.

[urosg]

Hvala za nasvete.

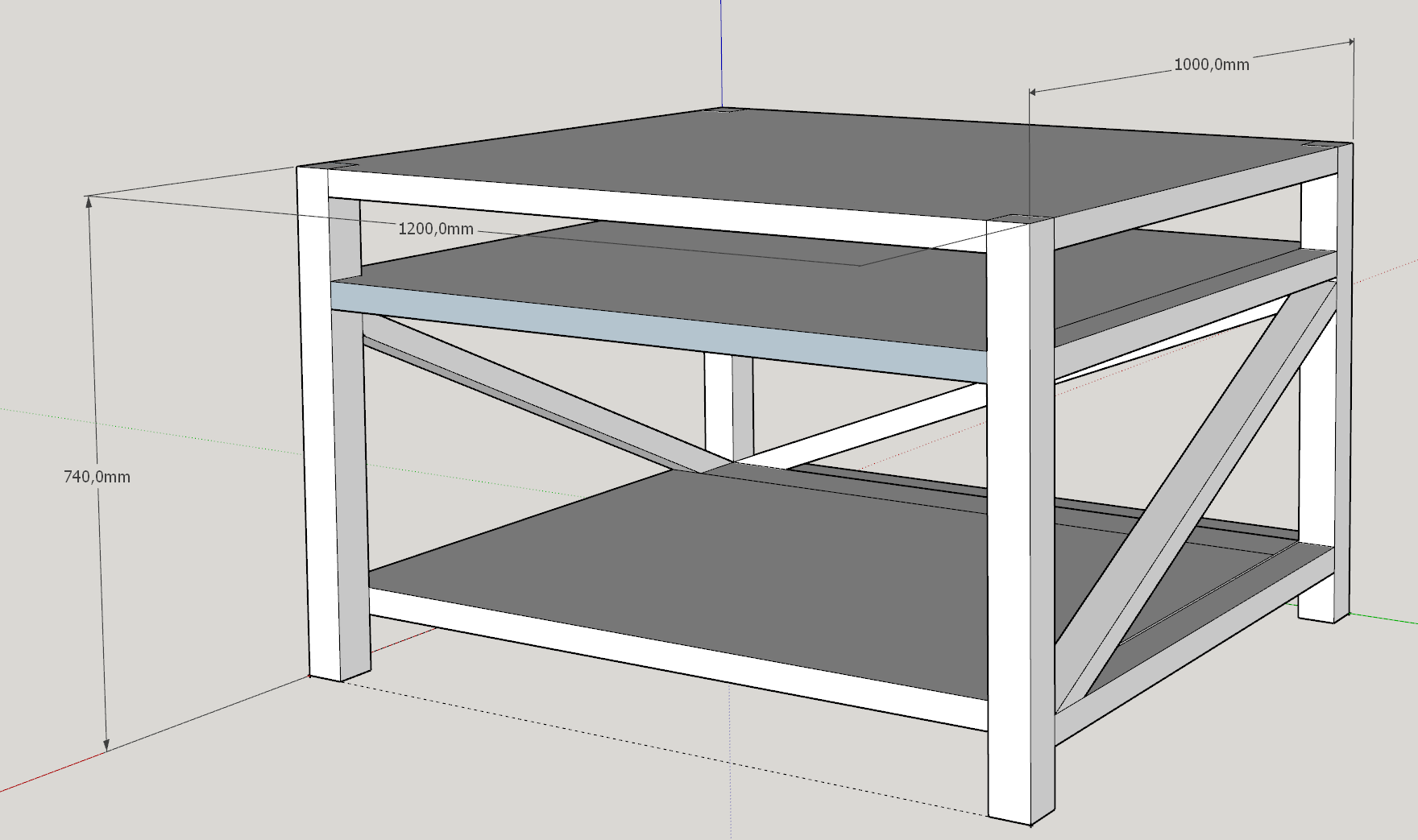

A bi bilo nekaj takega primerno? Mogoče bi še malo znižal celotno mizo.

Nosilne cevi (noge) 60x60mm; ostalo 40x40mm; oz. za "police" bi bili 40x40 L profili.


[Demz]

Kvadratno 40 x 40 imaš dovolj ... jaz sem delal iz 30 x 30 ...

Ne kompliciraj. Delat !

[urosg]

Dodatno vprašanje, kaj če bi "noge" postavil pod kotom tako da bi bile v zgornjo ploščo sidrane z zamikom navznoter (v obliki črke A z vseh strani, zamik navznoter 8cm), s tem da bi povševne vezi (na zadnji strani in ob straneh) potem odstranil?

[nabijač]

Po moje bo 8 cm premalo. Je pa to sigurno tudi uporabna rešitev za konstrukcijo narediti togo.
Jaz nekih postrani nog v delavnici nebi hotel imeti.

[Žerjavar]

kaj če bi "noge" postavil pod kotom tako da bi bile v zgornjo ploščo sidrane z zamikom navznoter (v obliki črke A z vseh strani, zamik navznoter 8cm), s tem da bi povševne vezi (na zadnji strani in ob straneh) potem odstranil?

Pri taki rešitvi boš zraven horizontalnega nihanja dodal če krožno nihanje okrog neke horizontalne osi (odvisna od geometrije podstavka). Kar pusti vertikalne noge in diagonale v treh stranicah. Če je gornja ploskev les, pa ji dodaj diagonalo (pri pločevini ni potrebna).
