Vezava stikala 1 0 2

[Polimeris]

Rabil bi pomoč pri vezavi stikala Končar 4g16-13-U. Trifazno stikalo 1 0 2, za vrtenje motorja hitro/počasi.

S priloženega lista navodil http://shrani.si/f/1R/2j/SiKnUcd/1/2014-02-08-133404.jpg se mi je zdel edin smiselen primer št.22:


Tako so L1, L2, L3 - tri faze iz omrežja priklopljene na kontakte 2, 6 in 10. Predvideval sem, da na poziciji stikala (1) bi 2,6,10 naj imele stik z 1,5,9, na poziciji (2) pa s 4,8,12 - s katerih bi potem tudi peljal kable na motor.
Kontakti 2,4,10 pa imajo stik na (1) z 4, nima z ničimer, 9 in na (2) 1,5,12

Kje sem falil.

[dakomat]

Živjo. Samo v vednost... Stikalo z oznako 1-0-2 ni nujno da je za hitro oz. počasno vrtenje, lahko je zgolj za menjavo smeri vrtenja. Če želiš hitro ali počasno vrtenje preklapljati s stikalom, mora biti to izvedeno z Dahlanderjevim spojem za katerega je namensko stikalo.

[Polimeris]

Sicer ne vem kaj to pomeni, je pa nekdo na škatlo na roke napisal s flomastrom "DAHLANDER (2 brzine)". Stikalo je kupljeno včeraj novo, je pa bila škatla že odprta tako da je lahko kdo kaj zamenjal.

[dakomat]

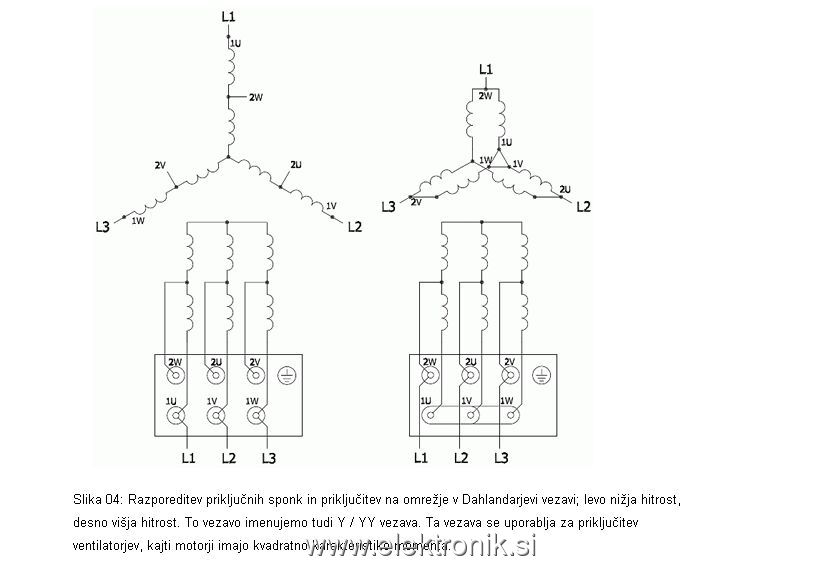

Saj pa maš na listu (scan), ki si ga prilimal tudi dahlanderjev spoj narisan... Malo se poglobi v načrt pa bo šlo. Če pa ne veš če je stikalo pravo, pa vzemi multimeter in ga izmeri. Pri višji hitrosti morajo biti ene priključne sponke kratkostično povezane.

[Polimeris]

Mislim, da se ne zastopiva. Na motor gredo po tri faze za hitro in posebej tri za počasno vrtenje. Kot bi peljal zvezda trikot. Tiste Dahlander skice pa ne zastopim.

[zodiac]

Brez stikala znaš priklopit obe prestavi oziroma veš kaj več povedat o motorju?

Pri vezavi dahlander, imaš v eni prestavi faze priklopljene na spodnje kontakte, v drugi pa imaš faze priklopljene zgornje kontakte in hkrati spodnje povezane med seboj. To ti omogoča tvoje stikalo 4g16-13-U s tem da moraš upoštevat vezavo na sliki 13.

Če imaš pa dvobrzinski motor z ločenima navitjema, imaš v eni prestavi faze priklopljene na spodnje kontakte, v drugi pa imaš faze priklopljene zgornje kontakte in je to to. To pa je vezava na sliki 22, ki pa spada k drugemu stikalu.

[dakomat]

Se zastopiva... Od vtikača do stikala vežeš 4, lahko tudi 5, žilni kabel. Od stikala naprej do elektro motorja pa vežeš kabel s 7 žilami - dvakrat po tri faze in zemlja, isto kot za vezavo zvezda trikot. Do sem je vse jasno a ne?? Ok, zdaj je vse na tebi da ugotoviš kako stikalo preklaplja in se poigraš z vezavo. Kot pomoč sem ti že prej navedel da je pri višji hitrosti čez tri spojke kratek stik.

[Žerjavar]

Bistvena razlika v vezavi stikala in motorja je glede na tip motorja. Povej točno oznako motorja, da se bo videlo ali je dhalander ali ločeno navitje.

Na motor gredo po tri faze za hitro in posebej tri za počasno vrtenje

Če je tako, je ločeno navitje.

[Polimeris]

Navitje je ločeno.
Smo predebatirali ta motor že v tej temi: http://www.strojnistvo.com/forum/viewtopic.php?t=45616

Se pravi je stikalo napačno.

[dakomat]

Potem pa rabiš drugo stikalo...

[Polimeris]

Rabim mogoče vedeti kakšno posebno oznako za stikalo katero mora biti ali je dovolj da povem, da je za ločeno navitje.

[dakomat]

Lahko na spodnji povezavi izbereš stikalo in greš k trgovcu ali pa kje naročiš...

http://admin.koncar.hr/ML/BACKEND/dokumenti/74020.pdf

Če pa je trgovec, ki se spozna pa ti bo sam vedel naročiti.

[zodiac]

Stikalo 1-0-2

4g10-53 ali 4g16-53

Stikalo 0-1-2

4g10-22 ali 4g16-22

za sam motorček je čisto dovolj je stikalo 4G10, iz tiste druge teme pa nisem čisto razumel, kako imaš vezane grelce...

Če misliš fazo za grelce dobiti iz stikala, pa potrebuješ stikalo 4g25 , ker gre skozi kontakt, kjer so priklopljeni grelci blizu 25A... priporočam uporabo releja in katerega od zgoraj naštetih stikal ali pa če lahko dobiš stikalo 4g10-33, pa boš imel spodobno narejeno-stikalo 4g16-13-U se da tudi predelati v tega (2 malenkosti...)

no zdej pa sem zakompliciral temo...
