Razlaga oznake

[merjavec]

Lep pozdrav.

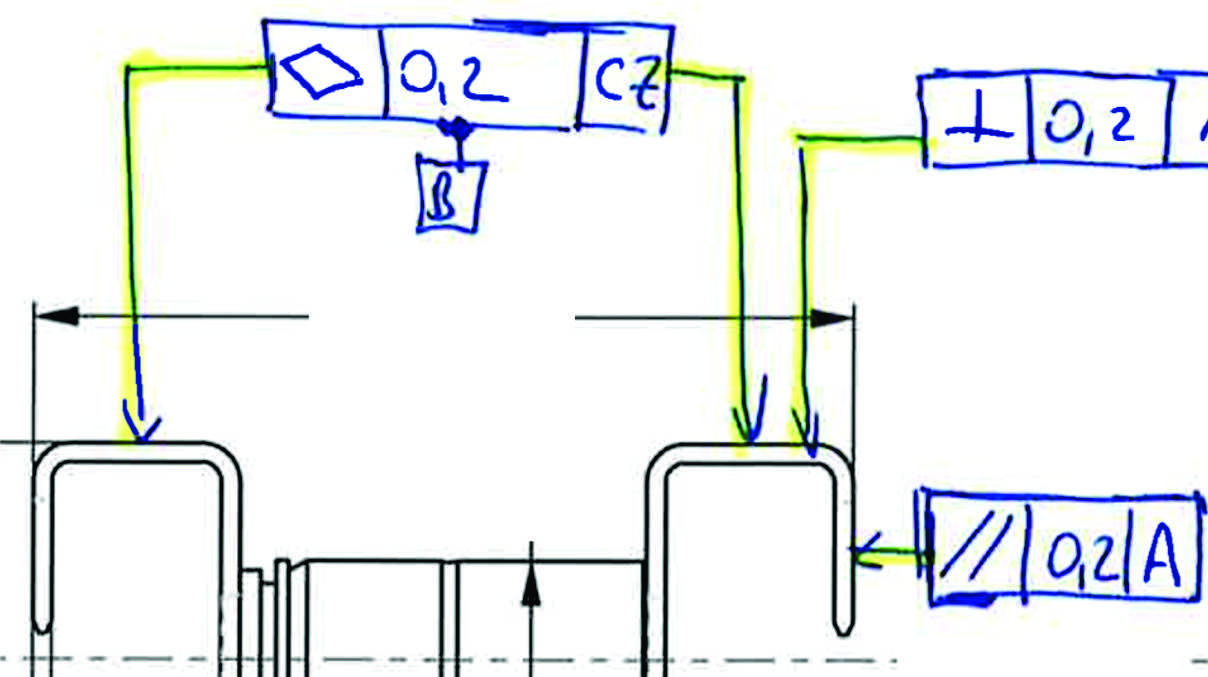

Prosil bi za tolmačenje geometrijske tolerance za ploskost.
Razumem da morata biti obe površini v ravnini z dopustnim odstopanjem 0,2mm.

Ne razumem pa:
- označbe za površino B na spodnji strani. Predvidevam da je pomen enak, če dam na eni strani izdelka na površino oznako B in na drugi strani pa geometrijsko toleranco ali da iz ene oznake vlečem dve puščici kot je narisano?
- kaj pomeni CZ na desni strani?

[samomas]

Pozdravljen,

v kolikor bi bila geometrijska toleranca ravnosti 0,2 brez oznake CZ (Common Zone), bi pomenilo, da ravnost površine velja ločeno za levo in desno ravnino. Znak CZ ti pomeni, da toleranca velja za celotno območje, tj. leva in desna ravnina skupaj. Standard ISO1101.
Oznaka B spodaj pomeni, da ta skupna ravnina (leva in desna ravnina skupaj ) tvorita bazo B ( in ne ena na eni strani), ki je predvidevam uporabljena potem v sklopu geometrijskih toleranc na risbi.

[merjavec]

Vsak dan kaj novega.
Najlepša hvala za obrazložitev.
