Konstruiranje posebne tlačne posode

[bojan505]

POzdralvjeni!
Konstruiram posebno tlačno posodo , max tlak 2 bar
l=2200 mm -kompletn dolžina
premer fi 900 mm
POSEBNOST : vrata cca.:= 1000 v=400 mm

Ker je zadeva relativno posebna imam kar nekaj vprašanj:

Dejansko je to terpevtska komora : glede na tlak jo moram pri certificiranju peljati preko PED direktive??

Ne vem kako bi izvedel zapiranje in odpiranje vrat (vrata iz pleksi stekla) , da bi to tesnilo, da bi bilo elegantno

Hvala za vse predloge in pomoč

Bojan

[Deutz]

...
Dejansko je to terpevtska komora ....

...a je to za ta namen ??

[bojan505]

JA to je dejsnko ta namen

Iščem tudi dobavitelja teh tlačnih posod, ki bi si želel d aje iz SLO ili največ sosednjih držav.

[bojan505]

JA to je dejsnko ta namen

Iščem tudi dobavitelja teh tlačnih posod, ki bi si želel d aje iz SLO ili največ sosednjih držav.

[Deutz]

Mislil sem če je za ta namen (pa sem pomotoma izpustil link):
https://pza.si/Clanek/Hiperbaricni-kisik.aspx

[bojan505]

tako ja
smo že zelo daleč, avtomatika, .... popolnoma drugače pristop,...

[Deutz]

V tem primeru bo vsekakor treba upoštevati tudi:
Zakon o medicinskih pripomočkih
ter:
Pravilnik o medicinskih pripomočkih
pa še marsikaj drugega (požarna nevarnost,...)

[vili]

bo pa ta tvoja posoda v III kategoriji, glede na "ped" pa izberi module...
pa glej, če boš imel čisti kisik, da nebo kaj zagorelo, poglej kako so zgoreli meriški astronavti v kapsuli pred kakimi 40...50 leti..., polnjeno s čistim kisikom..., so imeli pa pred Američani pizdarijo tudi rusi tam po letu 60, ko jim je zgorel en astronavt..., ameriji za ruse niso vedeli, niso nikjer objavili, pač vesoljska tekma..., dokler niso zgoreli tudi ameriji, potem so jim to za njihovo pizdarijo povedali tudi rusi..., tako malo za popestritev...

pa še ena: se je tudi pred desetletji v litostroju vžgal delavec, obleko na koncu šihta si je izpihoval s kisikom, potem pa mastna koža, zamaščena obleka... in bum...

[bojan505]

Hvala za opozorilo, vendar je sistem takšen:
komora se napolni z zrakom iz kompresorja na 2 bara
človek pa preko maske vdihuje čisti kisik. Tako da te nevarnosti ni.

[bojan505]

VILI
imaš kje tabelo PED kjer se atrubitivno pride do dejanske kategorije tlačne posode (nadtlaka 2 bar)

[vili]

aha, imaš sistem, da se v krvi raztaplja več kisika zaradi povišanega tlaka...

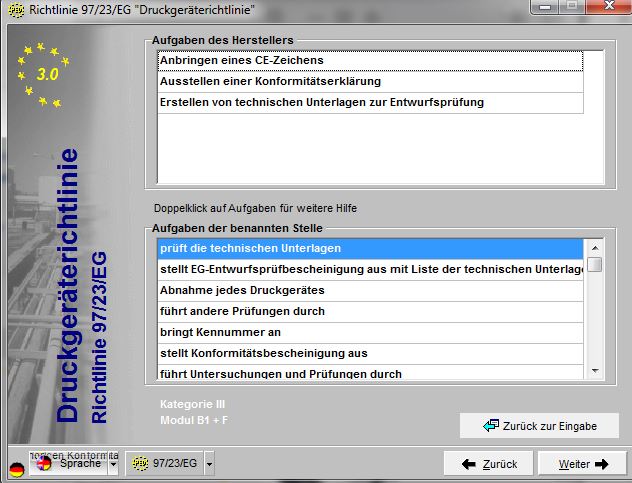

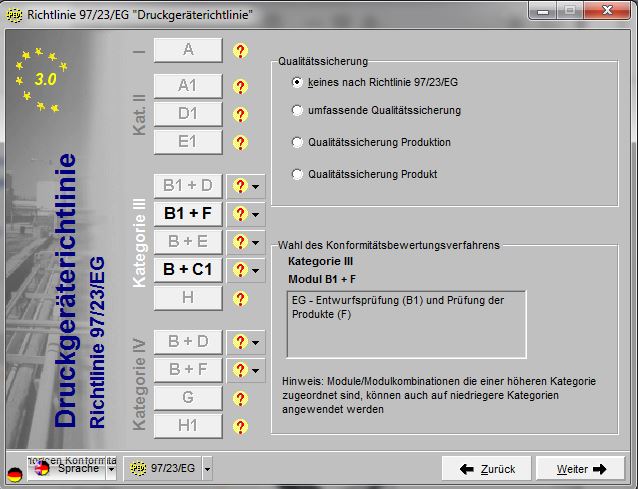

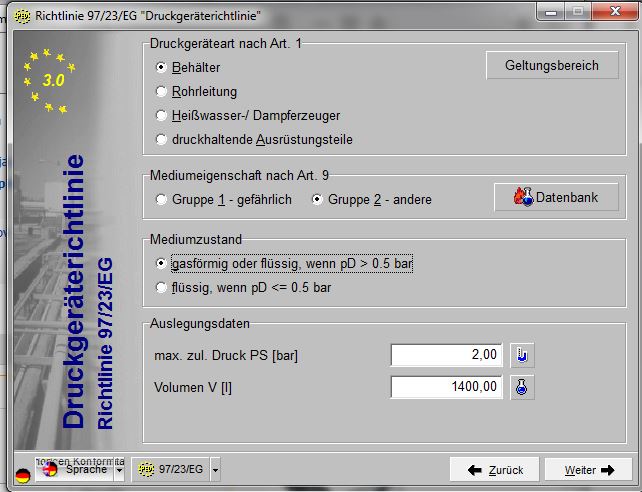

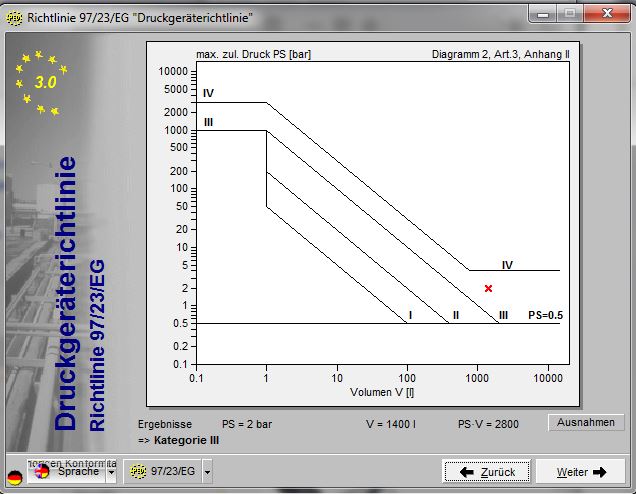

imam tuv - ov programček po richtliniji 97/23/ge




[vili]


to je to..., mislim, da je prav...
dobiš pa to richtlinijo tudi na mreži papirnato je pa malo zamudno...

po čem greš pa trdnostno računati posodo...

[Deutz]

Koliko pa časovno traja tretman??
Boš imel varnostno možnost da pacijent sam znotraj odpre "kesl" in pred tem seveda postopoma naredi dekompresijo (pogoj! zdravstveni in seveda tehnični). To je potrebno le v primeru nuje, potres npr. ali pa če zunanjega nadzornika kap zadene ali pa kakšna luštna punca zapelje nekamor v drugo sobo..

[bojan505]

Razvili smo polno varnostnih sistemov od tega da lahko notri na touch screnu določa tlak ki se uravnava elektronsko (če mu je neudobno recimo pri 1,5 bar , zraven tega pa se krmilijo varnostni ventili tako da , če ima uporabnik naravnano na 1 bar pa gre kaj narobe je aktiven varnostni ventil za 1 bar.
izpad bomo reševali z UPS -om, ki bo deloval samo za potrebe t.i. dekompresije in odpiranja po dekompresiji komore.
Prekinil bo lahko terapuo tudi uporabnik sam od znotraj seveda , procedura po protkolu -prej ne bo mogel ven. Ga bo obveščalo ka in kako!
Komora je zasnovana za končen uporabnike, saj bo notri 19" flip monitor Wi fi, Mp3, bralna osvetlitev.
motorizirani naslon, .....
ne delamo suhoparno medicinsko komoro!

[bojan505]

1-2 uri na tretma
če to uporabnik počne vsak teden enkrat (2 uri skupaj) , si v 10-15 letih lahko reši ogromno morebitnih zdravstvenih težav, zraventega pa podaljša življenje (ocenjeno od kolega zdravnika iz USA) cca:5-10 let
