Samonosna drsna vrata

[Oskar2016]

Pozdravljeni,

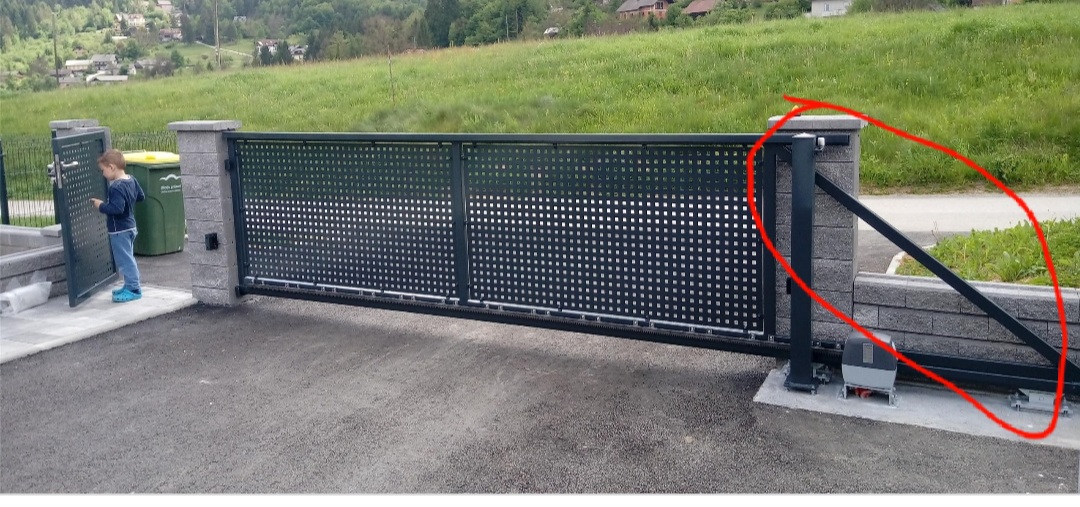

Mi lahko lepo prosim nekdo razlozi, kaj je pomen tega oznacenega profila oz cevi na sliki? Nekatere ograje to imajo, nekatere pa ne..in ali je kako "pravilo" pod kakim kotom mora biti to narejeno oz koliko mora biti spodnja dolzina ograje daljsa od zgornje? To me zanima, ker se bom verjetno sam lotil izdelave takih drsnih vrat..

Hvala ze vnaprej za kak koristen odgovor:)

[Sebek]

Ta vrata nimajo na dovozu v asvaltu vodil po katerih bi se zapeljala. Zato morajo biti vrata, tudi ko so zaprta, vpeta v vodila ob strani, zato je ta poševnina. Verjetno je tole še celo polno da deluje kot protiutež vratom.

Če boš imel vodila tudi na poti potem tega ne rabiš.

[fikus_]

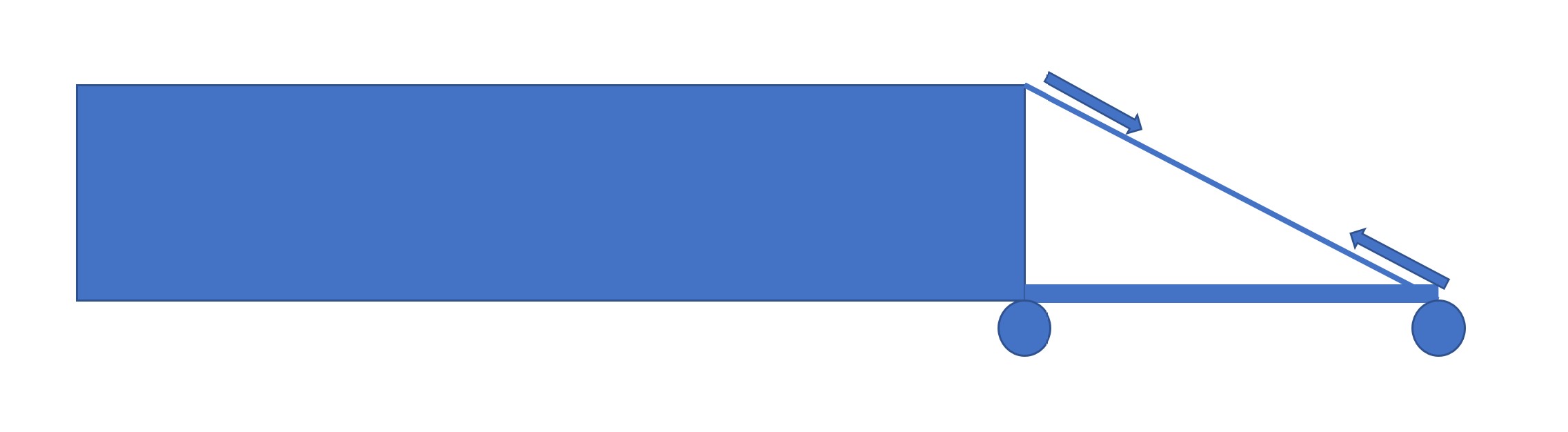

Kot je že Sebek napisal, + nekateri imajo v tej diagonali napenjalec, s katerim fino nastavljaš višino prostega konca vrat, s tem da "napneš" spodnjo cev s kolesi.

[vili]

moraš pa imeti ta trikotnik nekje dvakrat vpet, da nosi konzolo - vrata vertikalno, dokler se ne zakajlajo v končni legi v steber..., pol je pa mir...

[KOUTER]

Tukaj si izbereš velikost vrat ,spodaj imaš pa načrt razmikov pritrditve.
https://www.benkotehna.si/okovje-za-vra ... logi/lahka

[Oskar2016]

Hvala vsem za odgovore:)

[Oskar2016]

Pozdravljeni,

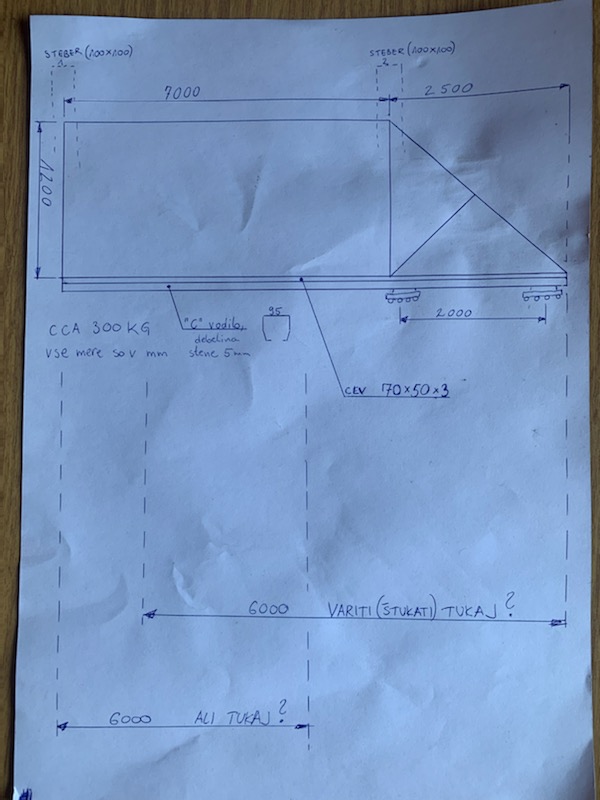

Evo takole nekak bojo moja vrata, polnilo pa bo perforirana plocevina 2mm debeline..ocenjujem, da bo skupna teza vrat cca 300kg..
Sem pa v dilemi, ker bojo vrata kar dolga in sicer 9,5m, kar pomeni, da bom moral spodnji nosilni C profil in spodnjo cev 70x50 stukati(variti) na 6m+3,5m..sedaj me pa zanima, ali je bolje da bo mesto varjenja oz stukanja na LEVI ali DESNI strani vrat(je na skici oznaceno, se opravicujem za nesorazmerno skico)..saj zvar ne bo kar tako pocil glede na uklon oz tezo vrat, ampak bolje je vprasati in biti siguren..je pa druga varianta, kjer se da menda dobiti tudi 12metrske cevi oz profile, v tem primeru pa ne bi bilo potrebno stukati..prosim za pomoc, kaj bi mi vi svetovali? Vse mere na skici so v mm..
Najlepsa hvala in lp

[ssecnik]

Pozdravljen,
po mojem mišljenju je bolša prva varianta,se pravi štukanje na levi.

LP Srečo

[Žerjavar]

, polnilo pa bo perforirana plocevina 2mm debeline.

Pazi na perforacijo, da bo ostalo dovolj materjala, da pločevina pri nategu po diagonali ne bo preveč elastična.
Ko gledam 7 m proste dolžine vrat, predno se fiksirajo v končni steber, se malce bojim, da jih bo že vetrič toliko horizontalno deformiral, da se ne bodo fiksirale v steber.

[Oskar2016]

Saj plocevina bo v 4 delih oz v 4 "okenckih" dolzine cca 1700mm ter po robovih "zapigana" 50mm, privijacena ali prikovicena v 50x50x2mm cevi..Tko da upam da je ne bo zvijalo?!
Hja, 7m je res kar dolzina, ampak nimam druge izbire..temelje imam ze narejene..ampak glede na to, da obstajajo vrata tudi po 15metrov, ki so narejena po istem principu, sklepam da tudi z mojimi ne bi smelo biti problemov oz horizontalnih deformacij..kaj pa lahko naredim v tem primeru, da se izognem tem deformacijam? Spremenim kontrukcijo? Nosilni C profil s 5mm debelo steno se mi ze tako zdi "premocan"..

[Žerjavar]

Tko da upam da je ne bo zvijalo?!
ne bi smelo biti problemov oz horizontalnih deformacij..kaj pa lahko naredim v tem primeru, da se izognem tem deformacijam? Spremenim kontrukcijo? Nosilni C profil s 5mm debelo steno se mi ze tako zdi "premocan"..

Če so enaka vrata pri sosedu funkcionalna, bodo pri tebi tudi, le narediti moraš čisto enake. Če pa so tvoja vrata samo podobna sosedovim le mere so drugačne, potem pa je čisto kopiranje zelo rizično. Malo izračuna pa prinese drugačne dimenzije nosilnih profilov in odpihne vse rizike.
Delitev osnovnega okvirja iz cevi 90 na 4 okenčka s cevjo 50 je le pljunek v jezero. Perforirana pločevina se ne bo zvijala, le pri neprimerni debelini in perforaciji jo lahko nategne po diagonali, ne bo več pravokotnik ampak romboid,
Horizontalne deformacije lahko zmanjšaš samo z močnejšimi (bolj togimi) cevmi osnovnega okvirja.
C profil služi le kot vodilo, mora biti prilagojen sili v podpori (nosilni komplet kolesc)

[Oskar2016]

Zerjavar, imas prav, mislil sem kopirati(sicer ne sosedova) vrata..
Kaksen okvir oz kaksne dimenzije cevi pa bi po tvojem mnenju moral jaz uporabiti, da bo zdrzalo 7metrov svetle sirine vrat? Glede debeline plocevine pa vidim da se motim, saj sem hotel uporabiti cim tanjso, zaradi same teze vrat..

[Žerjavar]

mislil sem kopirati(sicer ne sosedova) vrata..

Kopija je vedno enaka originalu. Če original funkcionira in vzdrži, bo tudi tvoja kopija vzdržala. Je pa treba poračunati potreben materjal, če bi rad naredil vrata drugačnih dimenzij le podobne orginalu.

[Oskar2016]

No potem sem se narobe izrazil:) vrata bom sicer kopiral, ampak ker bojo moja vrata dober meter daljsa, me zanima samo mnenje glede cevi za okvir..
Torej..C vodilo bo sirine 95mm, debelina stene 5mm..na njem bo privarjena spodnja cev okvirja, 80x60x3mm, postavljena "pokoncno"..vse ostalo pa bo iz 60x60x3mm, in tukaj sem v dilemi, a bo to uredu ali bi prav tako moral dati 80x60x3mm? Ne bi rad pretiraval in brezveze poveceval tezo vrat..tudi ostale 3 vertikale , s katerimi bo deljen osnovni okvir, bojo 60x60x3..

Lp:)

[Žerjavar]

- Nosilni C profil: oblika in dimenzije? Najbolje kopija iz tehničnega kataloga.
- Perforirana pločevina: Debelina in teža (kg/m2)? Rabim predvsem zaradi velikosti perforacij in s tem upor vetra na vrata.
Kot sem že opozoril, je lahko problem elastičnosti v horizontalni smeri in s tem uspešno zapiranje ob vetru. Če vzamem osnovni okvir iz KC 100 X 3 bo ob močnejšem vetru horizontalna deformacija preko 100 mm.
