SolidWorks 2008 pomoč!!!

[Nicomajstr***???***]

Za skrivanje ravnine:
tam v drevesnem menuju (čisto desno) piše nekje bolj na sredini Plane6. Ta napis kliknite z desno tipko na miški in v odprtem oknu izberite Hide (tako se je delalo v 2006 in 2007; 2008 pa žal še nisem preizkusil, samo verjetno je enako)
Ne smete pa pobrisati te ravnine, ker je nanjo vezana skica za utor!

Pri modelirnikih je (vsaj pomojem) logika, da se vse kotira na skicah iz katerih se nato izvleče ali izreže neko obliko in pa da se določi npr. globino izreza itd...
Potem sam model se pa skotira v načrtu...
Drugače, če pa želite, da se mere vidijo že na samem modelu, medtem ko modelirate, pa izberete Sketch, in nato Smart Dimensions (to je tako, kot bi izbrali risanje kroga, le da tukaj izberete Smart Dimensions) potem pa kliknete npr. stranico, ki jo želite kotirati, ali pa krog ali razdlajo med 2 stranicama(kliknete najprej 1. nato 2.)...

Drugače pa predlagam, da si enkrat vzamete čas ter preberete vsaj opis vseh funkcij, ki jih ponuja SW (najdete v vključeni pomoči), tako da boste poznali osnovne pojme in boste lažje sledili pomoči na forumu.

p.s.
Vidim, da še nimate poinštaliranega Toolboxa, ali to stvar poznate?

[advokat]

Tukaj je moj problem:
1218482998_utor.zip

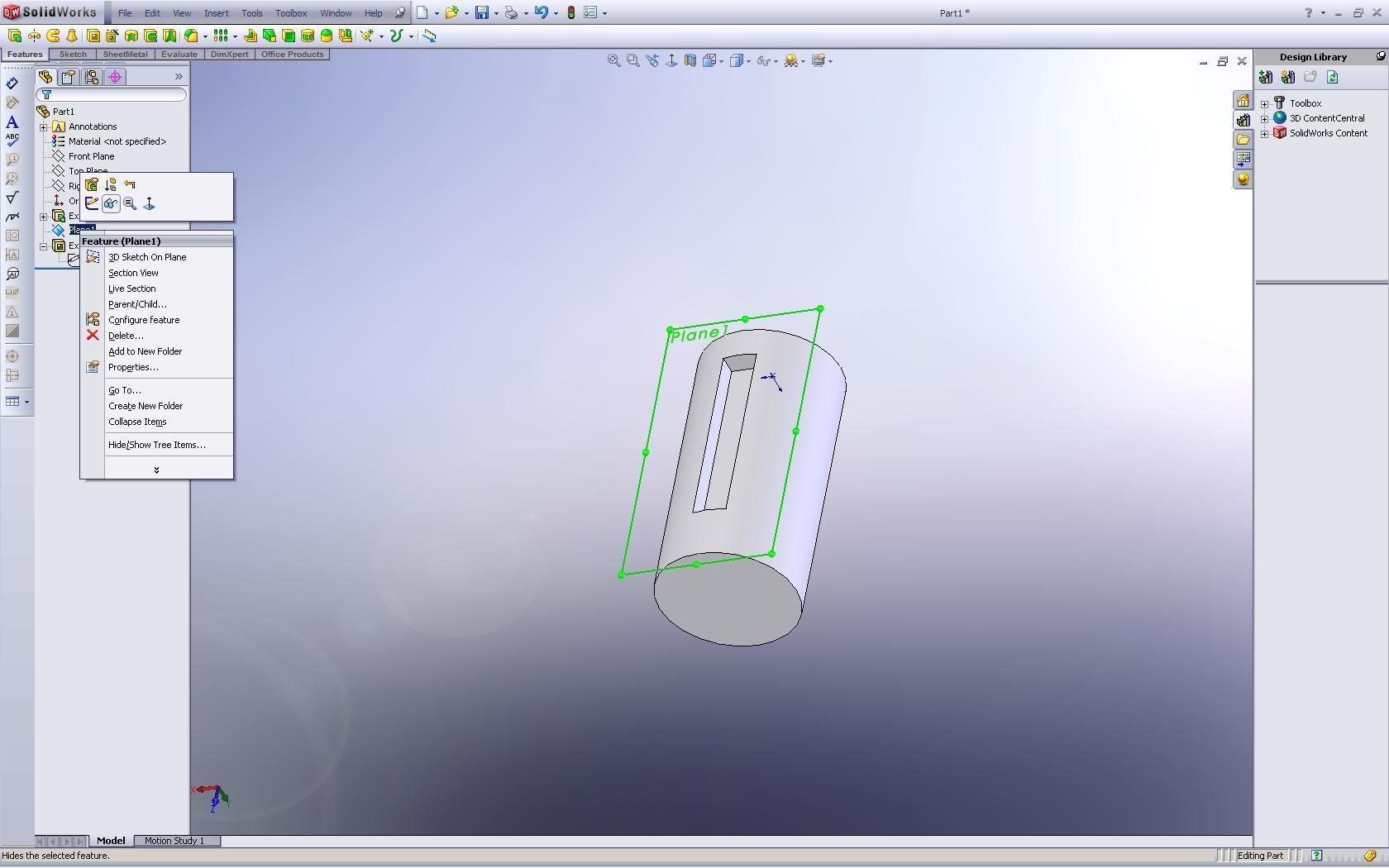

Plane6 klikni z desno tipko na miški in potem še klikni ikono, ki je prikazana kot očale!

[vili]

klikni ravnino, očalca - show, heid in to jeto

[majstor9]

Ok. Zdaj mi je končno uspelo vse narediti. Hvala.
Kje dobim toolbox in kako ga poinštaliram?

[Nicomajstr***???***]

Sedaj odvisno ali imate takšno različico SW, ki ima Toolbox vključen v paket... poskusite ga poinštačirati takole:
izberete okno Tools/Add-Ins nato se odpre svoje okno kjer daste kljukico pred SW Toolbox in SW toolbox browser.

[advokat]

Če pa je toolbox že obkljukan, pa je mogoče treba samo "prižgati" njegove ukaze.
LP

[majstor9]

Poskušal sem vendar zaman. Vse sem obkljukal vendar nobenega rezultata. Priložil sem sliko, kaj sem naredil.
1218548992_neimenovana.zip
Dajte mi napotke za naprej. Prosim?! Kaj vse dobim v toolbox-u?
Upam, da se vam bom kdaj lahko oddolžil za čas, ki ga zapravljate zame. Mogoče vam bom pa jaz kdaj pomagal, če bo le v okviru mojih zmožnosti.

[advokat]

Kaj je to toolbox?...preberi.
http://www.ib-caddy.eu/solidworks/index ... &Itemid=34

Mislim, da imaš ti inštalirano osnovno verzijo solidworks, kjer toolboxa ni poleg, kot vidiš če si malo pregledal link, so verzije, ki vsebujejo toolbox
SW office profesional...SW office premium.
LP.

[Nicomajstr***???***]

Tako, kot je že g.advokat omenil, je vaša verzija osnovna in nima skoraj nobenih dodatnih add inov.

Vendar pa to ni kriza, saj lahko večino elementov prenesete iz raznih brezplačnih spletnih knjižnic, nekatere dobite na proizvajalčevih straneh...
Edino malo je problem, ker potem nimate skic standardnih profilov, cevi itd...

[majstor9]

Ok. Zdaj imam SW Office premium-zelo dobra stvar. No pa se mi je spet zataknilo. Ustvaril sem zobnik in vnesel podatke, ki jih je zahteval:modul, premer luknje, št. zob, širino zobnika ostalo je preračunal sam. Vendar nikakor ne morem kotirati premera zobnika. Ko dvokliknem na zobnik sam skotira premer vendar, ko kliknem drugam izgine. Mučim se že uro in pol in mi ne uspe. Nicomajstr in advokat prosim če mi še tukaj pomagata potem pa vas bom res nehal najedati. Hvala.!?
Tukaj je moj primer:
1218570391_zobnik1.zip
Še tako:

1218570430_zobnik2.zip
Vse to potrebujem za risanje gredi in zobnikov,ki jih sicer tudi izdelujem in bi jih želel tudi na papirju. Saj veste-novi časi.

[Nicomajstr***???***]

SW pa res potegne vase še mene je ponovno potegnilo (čeprav se ne morem lotiti modeliranja stvari za vajo - stvar ki jo modeliram mora biti namenjena izdelavi...)
Drugače pa ne vem v čem je vaš problem (ne vem kako ste prišli do tega rezultata...)

Če se prav spomnim, se je dalo kotirati zunanji radij zobnika tako, da se klikne čisto zunanji del zoba (samo tisto čisto zunanjo daljico), nato pa se pokaže simbol, ki označuje, da je to zunanji polmer iz tega pa bi se potem verjetno dalo skotirati premer...

Žal imam sedajle odrtih preveč za pomnilnik požrešnih programov, da bi lahko sploh odprl dodatek za risanje zobnika, tako da ne morem preizkusiti...

[advokat]

Kot vidim, si nisi prebral osnove kotiranja, ki sem ti jih priporočal...
Torej na sliki 2 je prikazan polmer 126 mm, pred njim je ena grška črka, mi smo temu včasih rekli veliki sigma,ponavadi predstavlja neko vsoto...skratka, to v tvojem primeru pomeni da je premer odvisen od nekaterih faktorjev (za njega so nastavljene neke enačbe, sicer pa kot vidim izdeluješ zobnike, veš od česa je odvisen premer zobnika).
Gremo zdaj k nalogi.
Če bi rad kotiral zunanji premer, ali katero drugo mero, vstaviš tale zobnik v drawing.
Part lahko pustiš odprt...
File,new, drawing,ok, izbereš format "papirja",ok.
Na levi strani se ti pojavi okence ( part,asembly insert) in v njem naziv tega tvojega zobnikeca, ga dvakrat klikni in povleči v risbo...tu (v drawingu) ga lahko poljubno kotiraš, režeš itd.
Če bo prišlo do problemčkov pa se javi.

[advokat]

sicer pa kot vidim izdeluješ zobnike, veš od česa je odvisen premer zobnika).

Če si tole pozabil, sva ti tole zadnjič s kolego
Žerjavarjem, razlagala v eni drugi temi.
LP

[majstor9]

Še ena za vas pomoje enostavna stvar zame pa velik problem. Ko narišem valj oz., ko začnem risati gred ne morem najti središča valja, da bi narisal preostali(debelajši oz. tanjši) del gredi. Quick snaps ne morem uporabiti, ker je zasenčen. Pomagajte??....!!!???

[advokat]

Daj malo opiši kako poteka tole risanje gredi, pa bomo že pomagali
