Sheetmetal spirala

[optheron]

Imam pleh ki zgleda kot C

kako ga zvijem da bi zgkedal kot spirala?
zacetek u eno smer konec u drugo smer

[optheron]

iz take osnove bi rabil zvit u tako:

[vili]

najprej malo terminologije:

"spirala" ploščinska krivulja, ki se enakomerno odaljuje od sreišča ali se središču približuje

"vijačnica" prostorska krivulja, ki jo opiše točka, ki se enakomerno vrti na nekem radiju okoli neke premice in se hkrati enakomerno giblje v smeri te premice

tvoj primer ni spirala ampak VIJAČNICA, spiralo imaš v uri

pa še primer vijačnice, segmenta mislim da v proe ne moreš zaviti v vijačnico ampak obratno. pa še to samo s površinami.

[optheron]

sej sem vedel da to nebo slo tako kot sem mislel


Nimam uro a se digitalna tudi steje?


Vili hvala da si meni razlozil tega, kjer pri nas nimamo besedo vijacnica samo spirala, in spirala je tudi prostorska ni samo ploscinska. Besede so skoraj iste razen besede vijacnica, ce bi prevedl u slovaski jezik bi pa to blo vijak oziroma sraub toraj objekt.

Se enkrat hvala bom vedel za drugic

evo pa nazaj na vijacnico sej sem pol tako naredil da sem orotiral sirino ampak na risbi bom dal samo pogled zvrha malo je neumno ampak zgleda da negre drugac.
Ce bo kdo odkril da obstaja kaksna moznost kr naj pove

Hvala

[vili]

glede terminov vijačnice in spirale si oglej sskj (slovar slovenskega knjižnega jezika), tam je lepo vse razloženo

[optheron]

glede terminov vijačnice in spirale si oglej sskj (slovar slovenskega knjižnega jezika), tam je lepo vse razloženo

bom si pogledal te termine in zdaj mi povej kako tole narisem

[Janez1]

Pozdravljen !
Nič lažjega. V zgornjem menuju izbereš INSERT, Helical sweep, Protusion. Izbereš ravnino na kateri narišeš črto, ki predstavlja višino "fedra" in to za radij oddaljeno od srednjice. Skozi nulo potegneš srednjico. Ko končaš ta skečer te program prestavi v drugi skečer, kjer narišeš profil "fedra". Ni nujno, da je okrogel. Skečer zaključiš in stvar je končana. Aja program te vmes še vpraša za korak vzmeti. Če se malo poigraš z merami narediš tako C podloško v 30 sekundah.

Lep pozdrav

[optheron]

Pozdravljen !
Nič lažjega. V zgornjem menuju izbereš INSERT, Helical sweep, Protusion. Izbereš ravnino na kateri narišeš črto, ki predstavlja višino "fedra" in to za radij oddaljeno od srednjice. Skozi nulo potegneš srednjico. Ko končaš ta skečer te program prestavi v drugi skečer, kjer narišeš profil "fedra". Ni nujno, da je okrogel. Skečer zaključiš in stvar je končana. Aja program te vmes še vpraša za korak vzmeti. Če se malo poigraš z merami narediš tako C podloško v 30 sekundah.

Lep pozdrav

tega pa poznam sej je gor ze tako narisana.
kako jo pol kao stisnes nazaj na ravno da vidis kok materiala rabis in lahko naredis risbe?
kjer u proizvodnji se dela tako da se na cnc odrezejo ravne C podlozke in se potem krivijo

[vili]

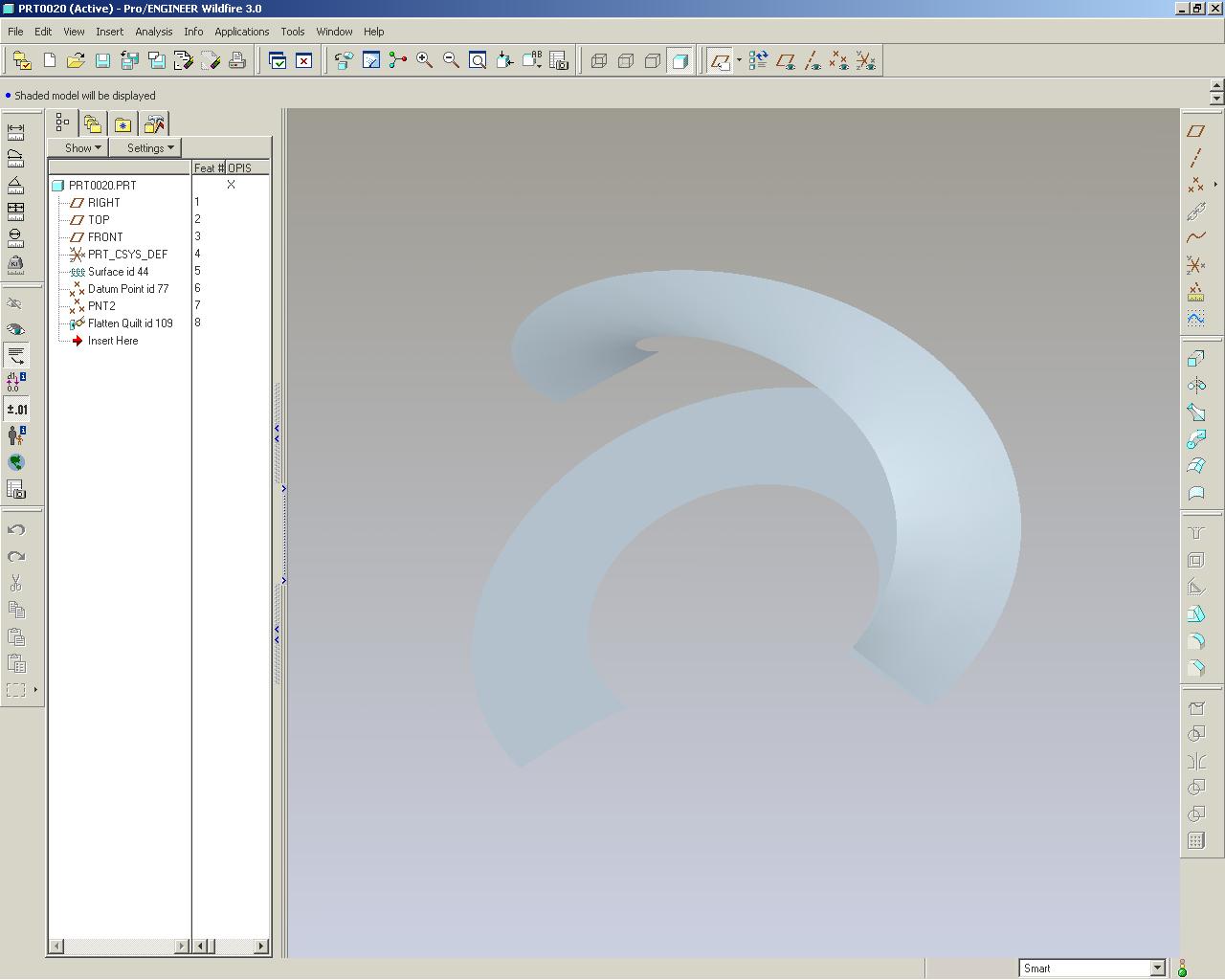

v drevesu imaš ves postopek izdelave segmenta vijačnice in razvijanja, da jo izrežeš

proe ne zna neposredno razviti solida, če je to deformirano telo, gre pa s površinami - surface

torej:

- insert helical swept in surface
- na enem od ogljišč postavi točko
- insert advanced flatten quilt

in to je to

[optheron]

mogoce obstaja kaksen drugi nacin kjer rabim velik krat zvijanie pleha pod kotom

najboljse bi bilo to naredit tko kot je izdelava revolvat obliko ki jo rabim in potem jo nekak pokrivit da dobim zeljeno obliko

Vili hvala za pomoc

[Janez1]

Čakaj malo !
To kar sedaj praviš je pa zelo enostavno v Sheetmetalu.
Najprej zmodeliraš obliko, ki jo rabiš.Bistveno je, da je debelina materiala konstantna ( da je kot zvit pleh ). Do tu delaš tako kot običajen part. Nato v menuju Applications, SheetMetal izbereš Driving Srf in pokažeš na eno površino na partu. Če je izdelan s konstantno debelino ti program ponudi to mero, ki jo samo potrdiš. Sedaj se na desni pojavijo nove zelene ikone, kar pomeni da je izdelek iz pločevine. Osma ikona od vrha je Create Unbend. Pritisneš Regular in pokažeš površino, ki naj ostane v delovni ravnini, nato pa Unbend All in stvar je končana.
Pa obilo uspeha.

[vili]

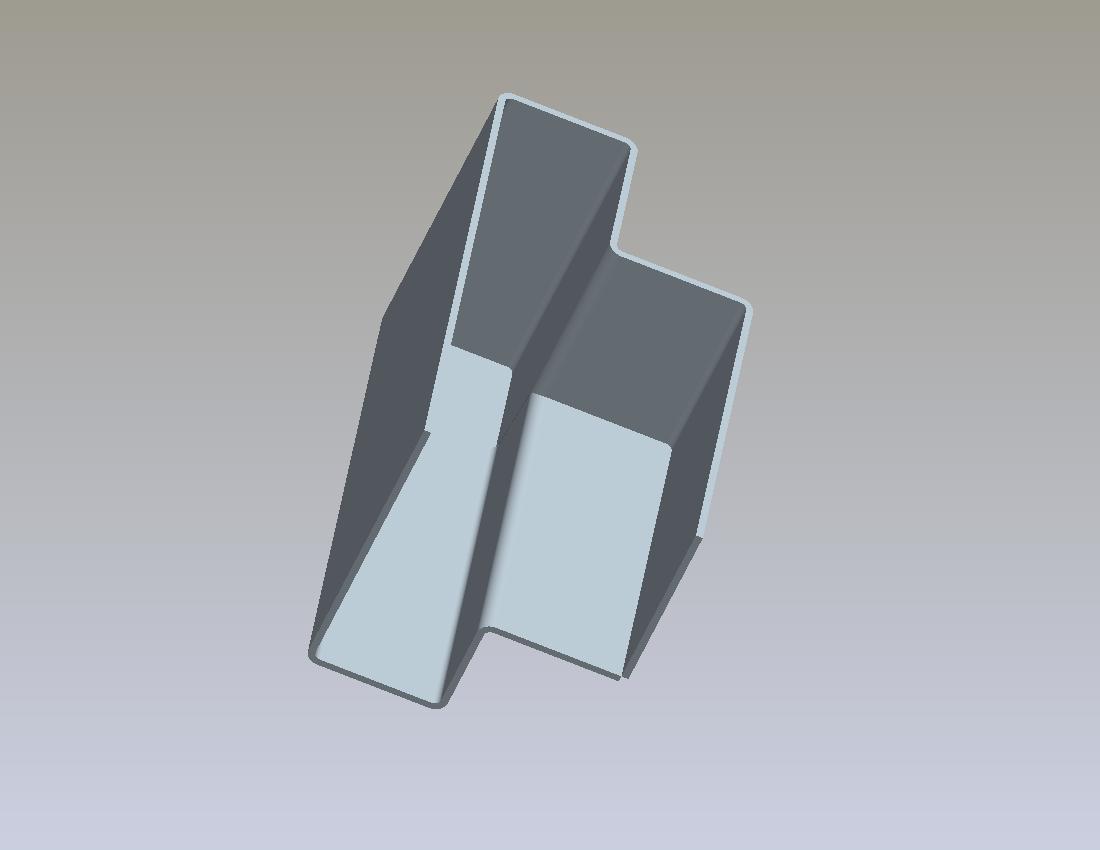

nekaj primerov pločevin

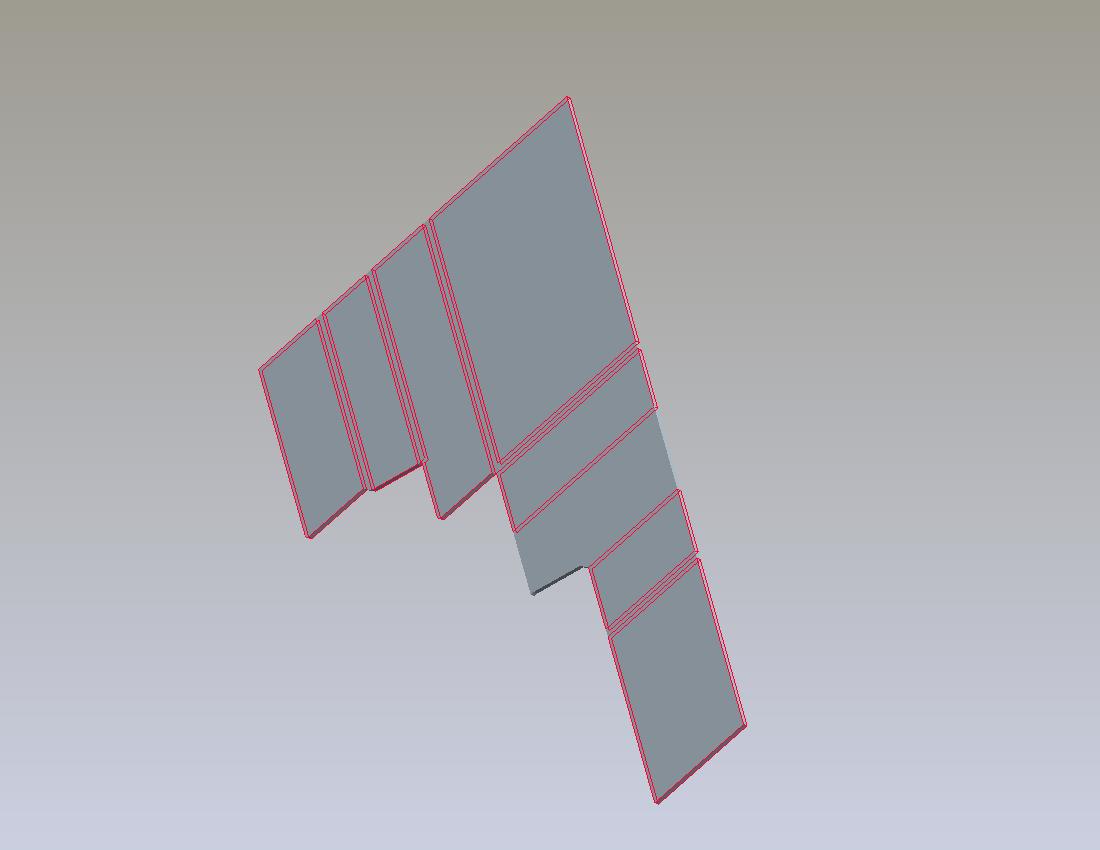

najprej izdelaš izdelek in ga nato razviješ v surovec, ki ga boš izrezal ročno ali pa na nek cnc krmiljen stroj in ga nato oblikoval v končni izdelek

[optheron]

Čakaj malo !
To kar sedaj praviš je pa zelo enostavno v Sheetmetalu.
Najprej zmodeliraš obliko, ki jo rabiš.Bistveno je, da je debelina materiala konstantna ( da je kot zvit pleh ). Do tu delaš tako kot običajen part. Nato v menuju Applications, SheetMetal izbereš Driving Srf in pokažeš na eno površino na partu. Če je izdelan s konstantno debelino ti program ponudi to mero, ki jo samo potrdiš. Sedaj se na desni pojavijo nove zelene ikone, kar pomeni da je izdelek iz pločevine. Osma ikona od vrha je Create Unbend. Pritisneš Regular in pokažeš površino, ki naj ostane v delovni ravnini, nato pa Unbend All in stvar je končana.
Pa obilo uspeha.

sheetmetal poznam tudi ta ukaz unbend zelo pogosto ga uporabljam

lahko narises tudi v sheetmetalu cez helical sweep, ampak meni ni jasno kako naredi s tega unbend?


Inappropriate geometry selected.

Inappropriate edge selected


Inappropriate geometry selected
Inappropriate edge selected
kaj naj oznacim za osnovo zacetka razvijanja?

[vili]

sem ti že povedal, da ne bo šlo s solidom ampak kot sem pokazal zgoraj s povtšinami (sufface)
