Luknja pod dvema kotoma (Inventor)

[masinist]

Na vrhnjo stranico kocke bi rad narisal luknjo, ki gre proti spodnji stranici pod dvema različnima kotoma (20° in 10°). Torej, ko bi naredil pogled s prednje strani bi bil kot luknje 20°, v pogledu s strani pa kot 10°.
Zanima me kako naj to zmodeliram v Inventorju?

lp, masinist

[gregorci]

To narediš s pomočjo pomožnih ravnin in osi:

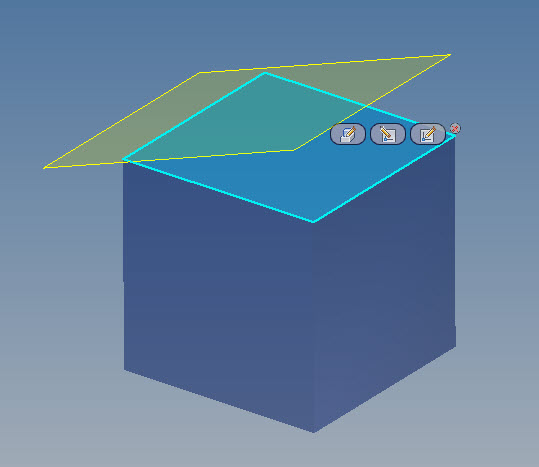

1. delovna ravnina - glede na rob kocke in 20° od zgornje ploskve

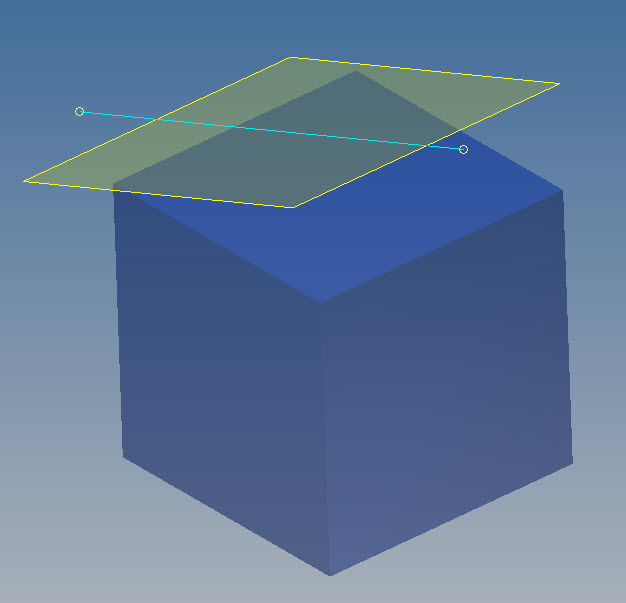

2. Os med novo ravnino in med vertikalno ravnino ali eno od glavni ravnin kocke

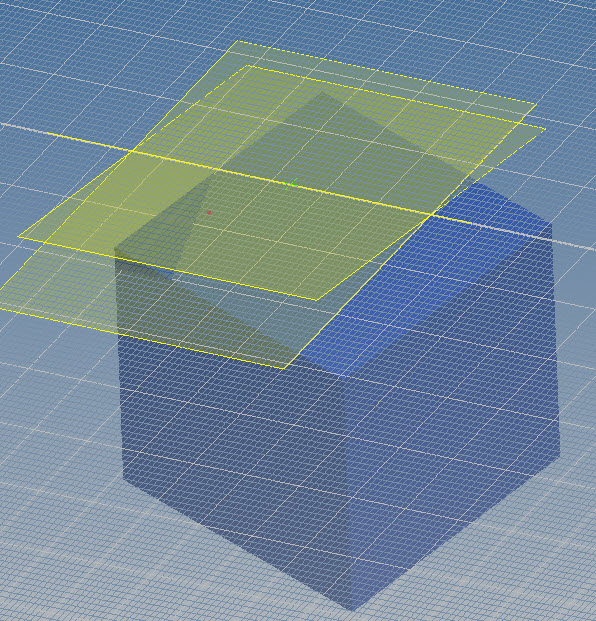

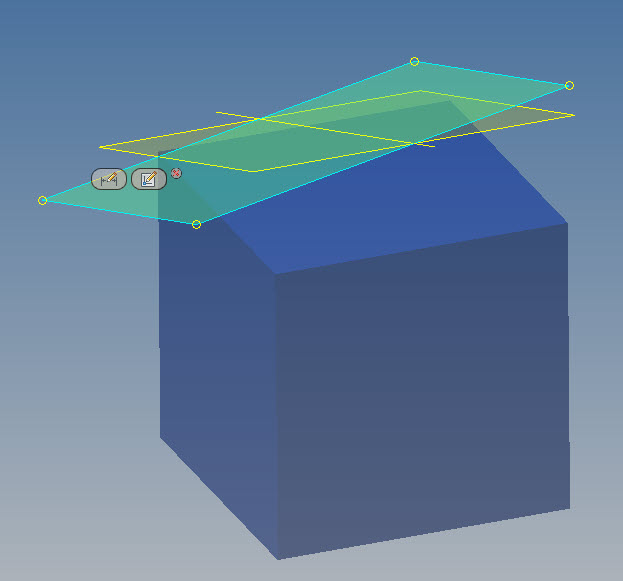

3. Druga ravnina pod kotom 10° na prvo ravnino in gre skozi os


4. Na zadnji ravnini narediš skico ali točko na željeni poziciji

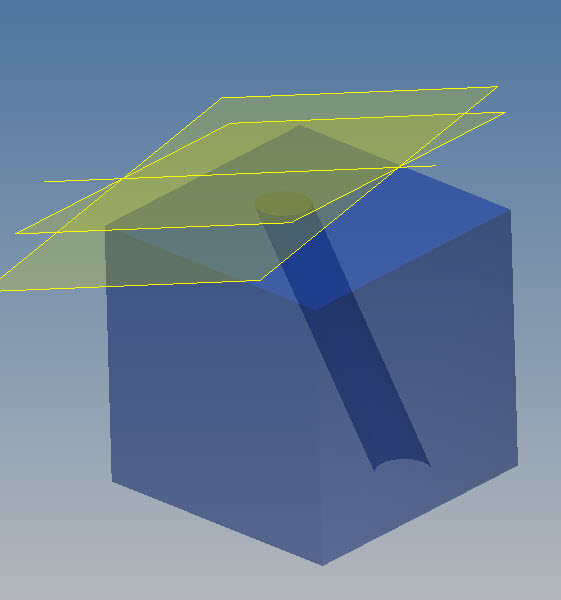

Rezultat:

[masinist]

Hvala za nazorni prikaz. Mi je uspelo narediti.
Vendar je en "matematični" problem. Prva luknja je pod pravim kotom, druga pa ne. Zgleda, da bi bilo potrebno narediti izračun, koliko se nagne druga površina, da je potem v izrisu OK.

lp, masinist

[masinist]

Še nekaj mi ne gre:
Naredil sem drawing (3 poglede) od tega modela. Sedaj pa bi rad v drawingu naredil še prerez skozi center luknje. Vendar ne morem definirati prerezne črte, ker mi srednjice noče zagrabiti.

lp, masinist

[zakl]

Še nekaj mi ne gre:
Naredil sem drawing (3 poglede) od tega modela. Sedaj pa bi rad v drawingu naredil še prerez skozi center luknje. Vendar ne morem definirati prerezne črte, ker mi srednjice noče zagrabiti.

lp, masinist

Naredi pogled z vsemi vidnimi robovi-črtkane črte, potem pa označi stranico, naredi sketch, robove poševne izvrtine in s fonkcijo project geometry in nariši črto, ki ji daš relacije pripete na robove izvrtine-dimenzijo, vzporednost... Potem po tej črti delaš prerez.

[masinist]

Točno tako kot si napisal sem poizkusil. Vendar noče delati prereza skozi narisano črto. Lahko ga naredim samo preko vidnih in nevidnih robov.
Jaz pa bi ga rad naredil preko črte, ki jo sam narišem.

lp, masinist

[zakl]

Točno tako kot si napisal sem poizkusil. Vendar noče delati prereza skozi narisano črto. Lahko ga naredim samo preko vidnih in nevidnih robov.
Jaz pa bi ga rad naredil preko črte, ki jo sam narišem.

lp, masinist

Mora greti Pri ukazu za prerez najprej označi črto iz sketcha po kateri naj reže.

[masinist]

Hvala. Je res tako, najprej je potrebno pokazati črto skozi katero gre prerez.

lp, masinist
