Razvitje pladnja

[erikb]

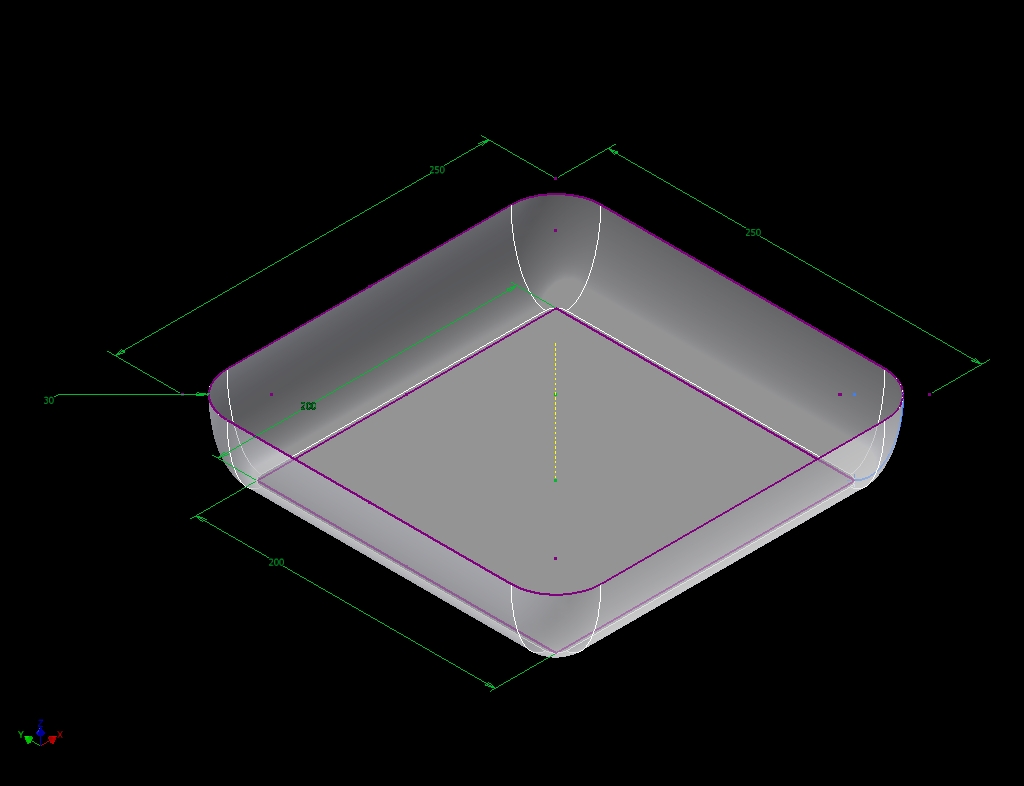

Je kdo kdaj poskusal razviti kaj tacega?

Stari mojster mi je povedal, da so včasih takšne pladnje delali iz razvitja. Baje je bilo razvitje prerezano v vogalih in imelo obliko deteljice (deteljice-ja, točno tako je povedal!)

Lp.

[markol]

Jaz sem dobil enako informacijo, da so so včasih to delali na tak način, z deteljco oziroma neko zvezdo v vogalih. Zgleda da bo res nekaj na tem. Kako priti do razvitja pa tudi mene zanima. L.p.

[vouka]

Vse je odvisno od števila kosov, dimenzij kako boš pristopil k izdelavi, pa tudi od vrste materiala. Konkretno sem konstruiral orodje za globoki vlek za pladnje 150 x 150 x 20 iz 1.5 mm pločevine.
Pred mnogo leti pa smo za pošte Zagreb delali za sortirnico pošiljk 'korita' (tako smo jih v firmi imenovali), dimenzij 800 x 1800 x 100 z R50.
problem je samo izdelava vogalnih vložkov, ki morajo biti narejeni, da se točno prilegajo v vsak od 4 vogalov. Tudi razvitje plašča ni noben problem.

[Žerjavar]

Ko vam računalnik (z ustreznim programom) lahko razvije kakršnokoli površino, ki se teoretično da razviti, boste golobradci spraševali, kako se razvija take površine. Dovolimo (sivobradci), da pokažete, kaj je računalnik (program) pokazal kot rešitev, mi pa ocenimo, ali je to tisto, kot smo včasih peš delali. Ne bomo zahtevali, da veste tudi vi to delati brez računalnika. Takšen pladenj pa je res mala malica za delo brez računalnika.

problem je samo izdelava vogalnih vložkov,

Taka stvar gre sigurno brez kakršnih koli vložkov, samo izrez, krivljenje in varjenje.
Drugo pa je globoko vlek, tam ni razvitja in vogalnih vložkov.

[erikb]

Ko vam računalnik (z ustreznim programom) lahko razvije kakršnokoli površino, ki se teoretično da razviti, boste golobradci spraševali, kako se razvija take površine. Dovolimo (sivobradci), da pokažete, kaj je računalnik (program) pokazal kot rešitev, mi pa ocenimo, ali je to tisto, kot smo včasih peš delali. Ne bomo zahtevali, da veste tudi vi to delati brez računalnika. Takšen pladenj pa je res mala malica za delo brez računalnika.

problem je samo izdelava vogalnih vložkov,

Taka stvar gre sigurno brez kakršnih koli vložkov, samo izrez, krivljenje in varjenje.
Drugo pa je globoko vlek, tam ni razvitja in vogalnih vložkov.

Žerjavar, izredno lepo povedano,

Samo, ker abak pri dotičnem primeru konkretno poklekne (globoki vlek tukaj odmislimo), me zanima kako ste včasih (ko so mojstri še nekaj dejansko znali) take zadeve delali. Da bomo lahko tudi jaz povedal zanamcem čez kakšnih petdeset let!

[vili]

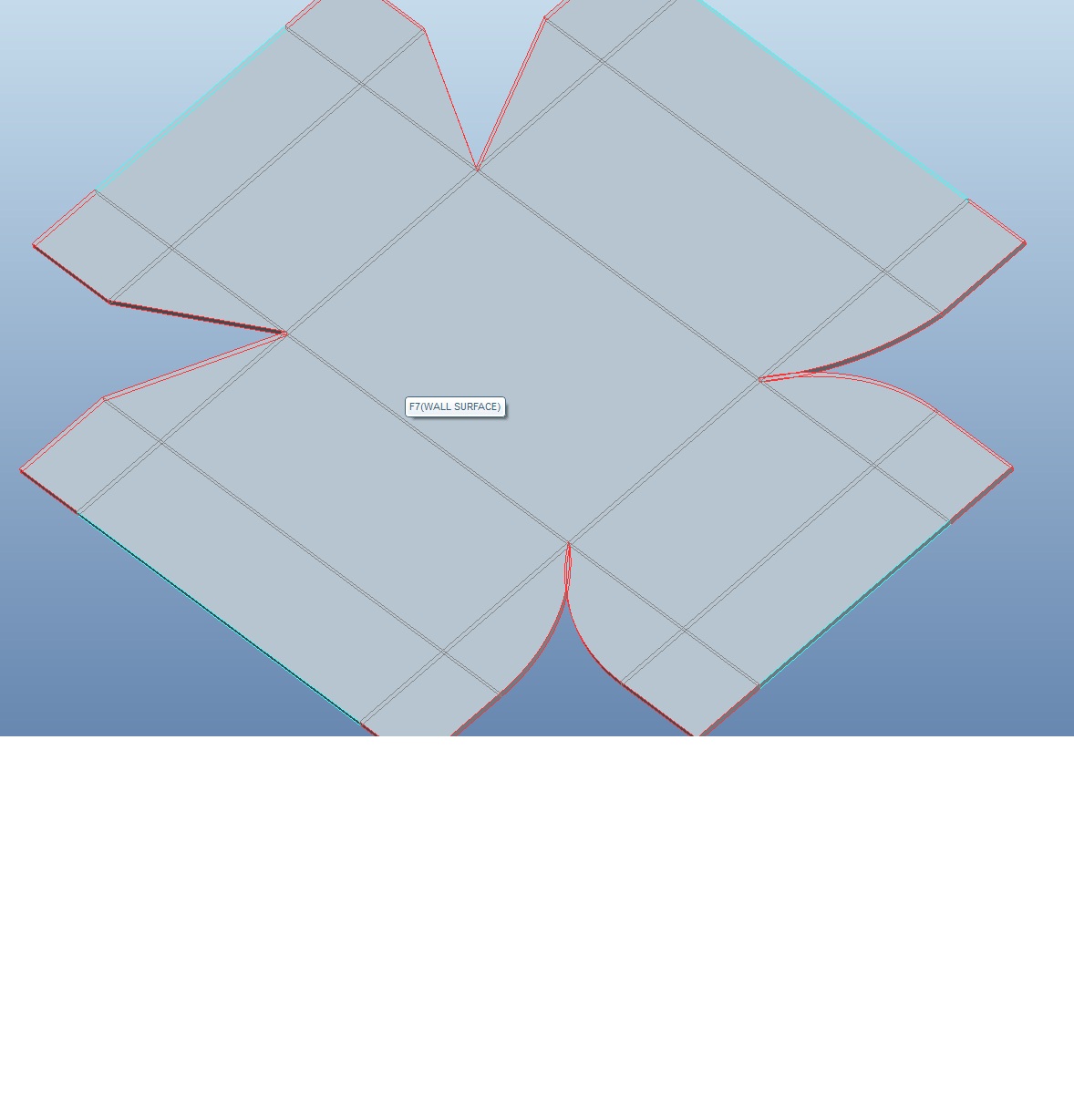

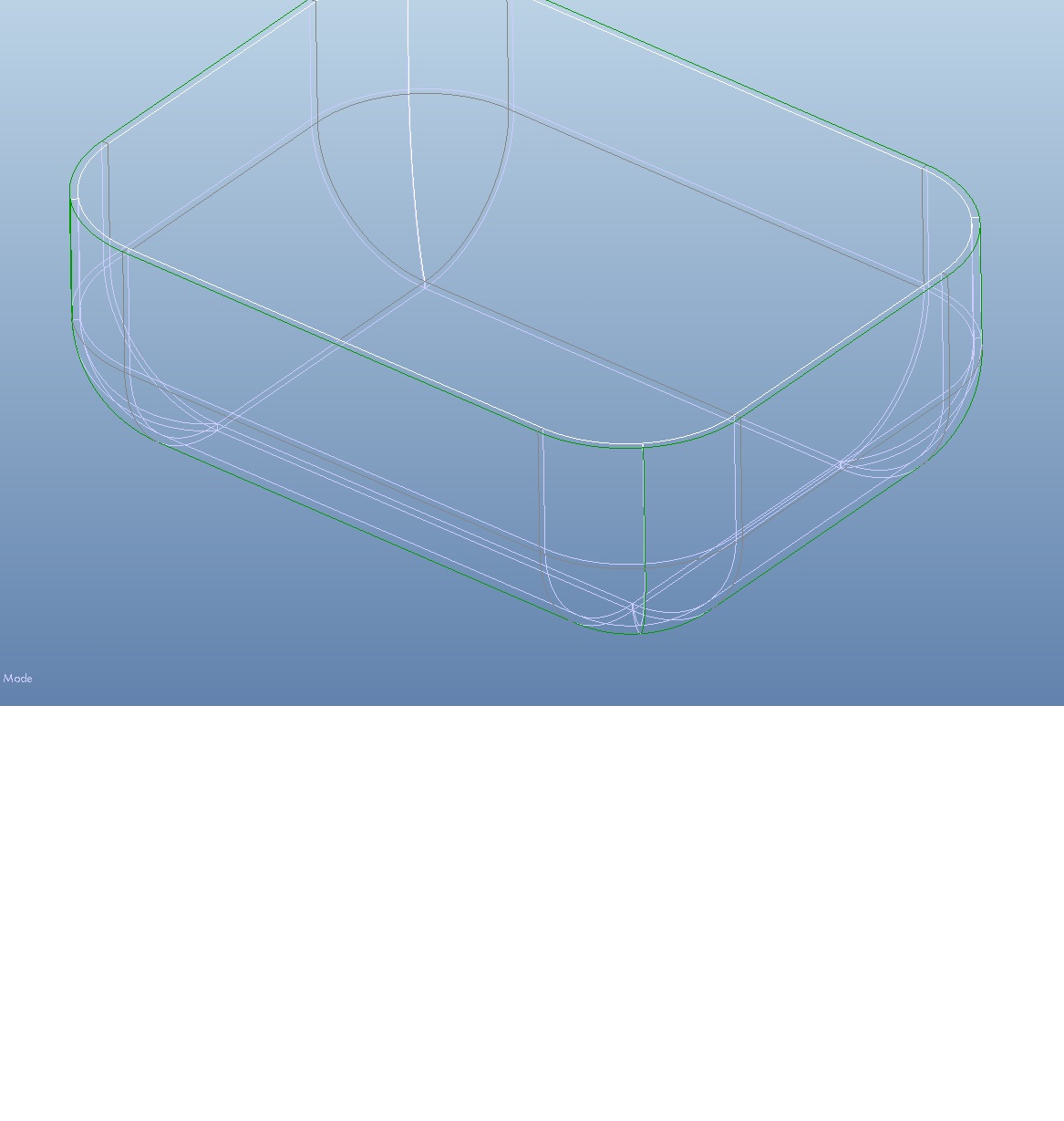

tole naredi konkurenčen program, ravni izrezi so tako tako, potem pa izkustveno popravim izreze z radiji, nato pa jih "šlosar" na trnu pokleplje, zavari, pobrusi in spolira, gre za prostorsko deformacijo, teh modelirniki običajno ne znajo razviti v solidu, nekako gre s površinami, morda zna kakšen N., tega ne vem

[Žerjavar]

vili je lepo pokazal, kako izgleda razvita pločevina. Sedaj je le še vprašanje nekaterih dimenzij razvitja in krivulje "čez vogal". To smo reševali kar algebraično. Kaj te zanima?

[erikb]

Vili, s katerim programom si tole naredil?

Aha, zdej komaj prebral pravilno, razvitje verjetno manualno popraviš?

[sven]

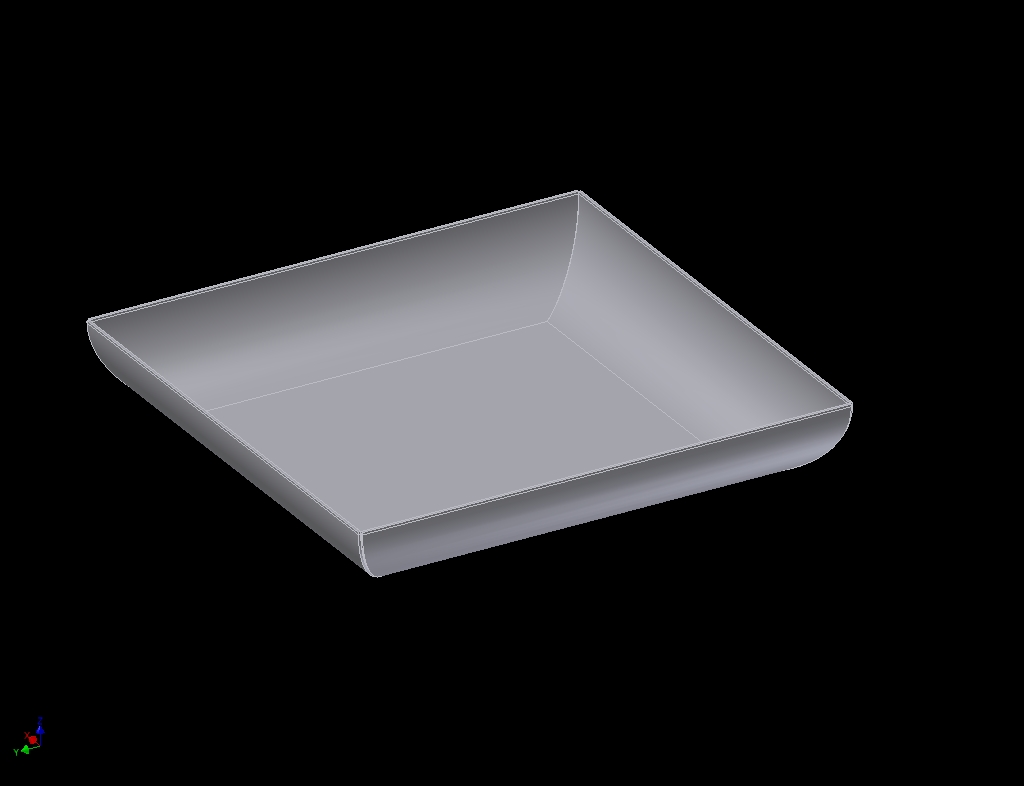

No, še moj prispevek. Saj že vsi veste iz katerega programa. Model na spodnji sliki je malo poenostavljen, ampak princip izdelave primera je isti.

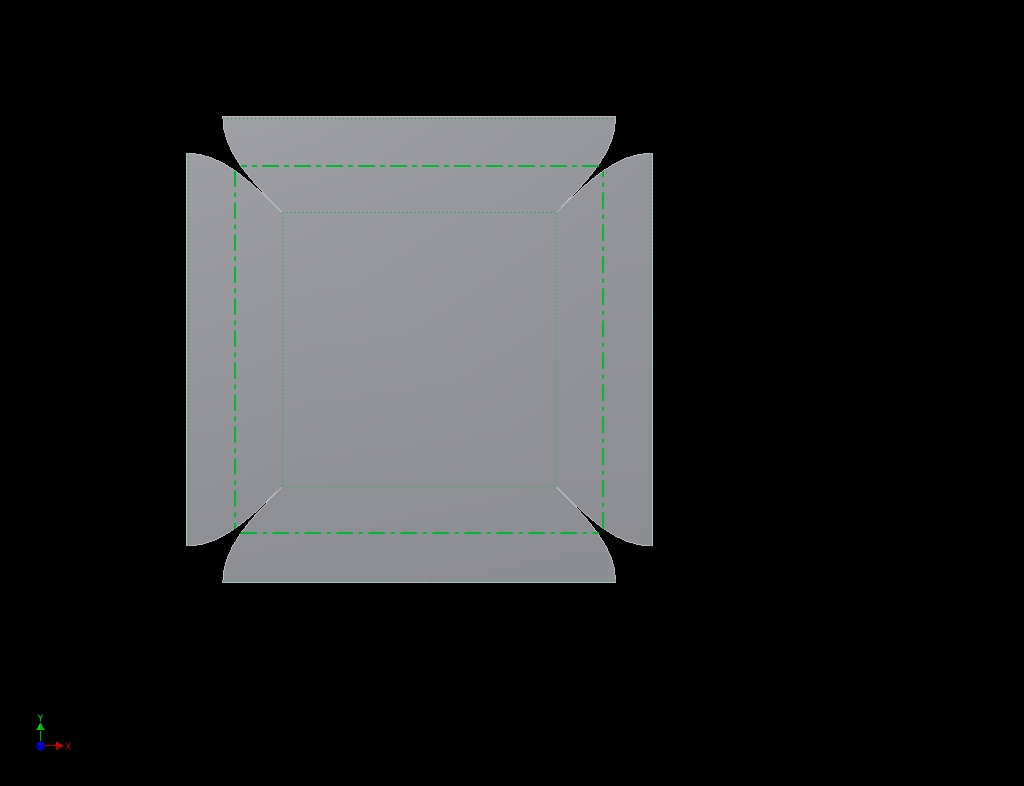

Spodaj pa je še slika rešitve. Če bi nastavil malo bolj natančni izračun, bi dobil še malo boljšo sliko.



Mi na koncu ni bilo potrebno popravljat geometrije. Kako natančna oziroma pravilna rešitev pa je to dejansko za prakso, bi moral povedat pa kakšen mojster.

Lp.

[sven]

Prilagam še samo sliko celotne deteljice.




Lp.

[vili]

sven:
to, kar si ti napravil ni noben problem, problemi se pojavijo pri prostorsko preoblikovanih pločevinah, n.pr. krogelni segment, za lažje razumevanje, razviti to, pa so z modelirniki težave, samo toliko

[vili]

pripni še risbo zavitega modela, v prvem tvojem postu je samo "zapigan pleh"

[erikb]

Sven, najbrz si zmodeliral in razvil taksen model:







Vendar ni isti, kot je model v mojem prvem postu. Poglej natančno še enkrat.

[mazi]

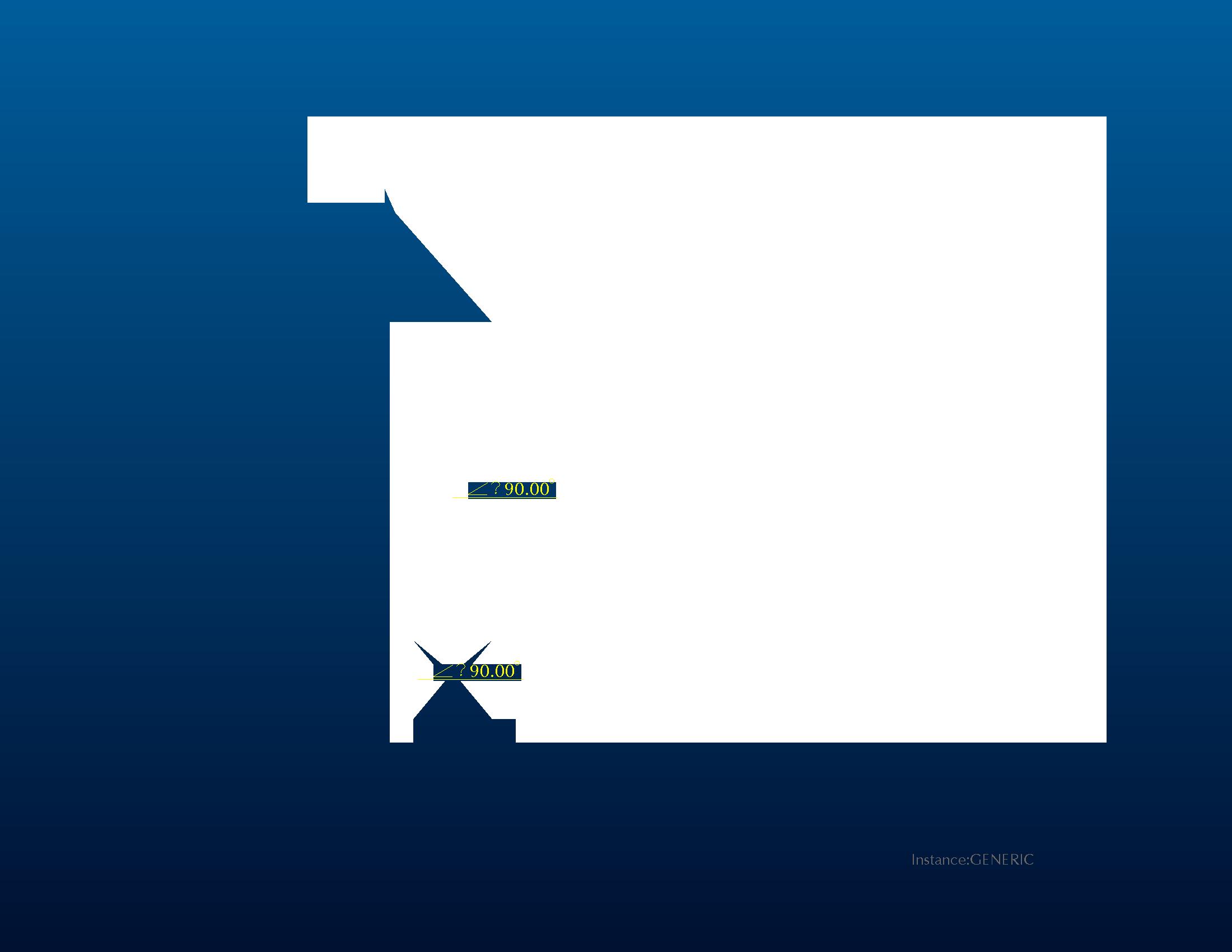

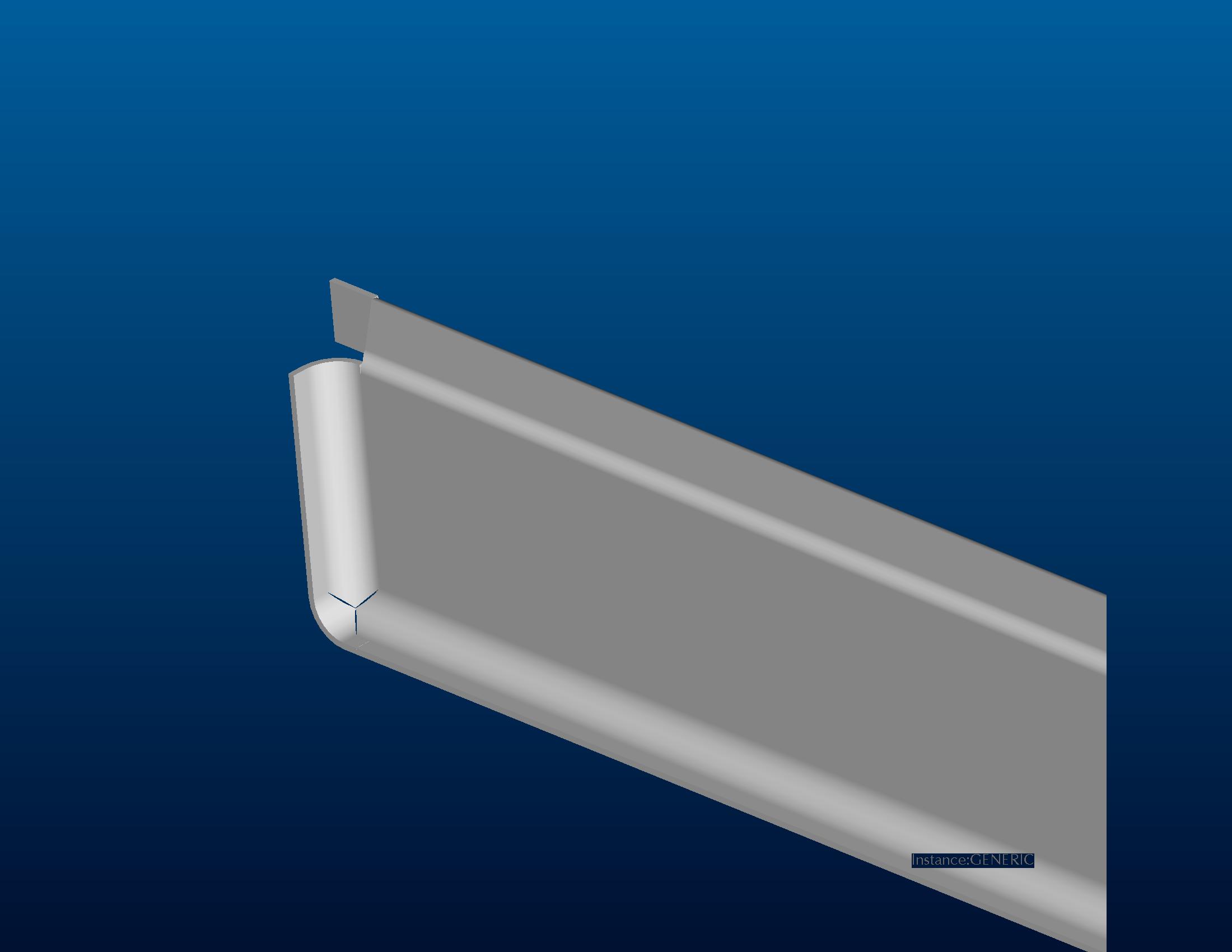

Mi takole delamo pa varilci pravijo, da je v redu.

[vili]

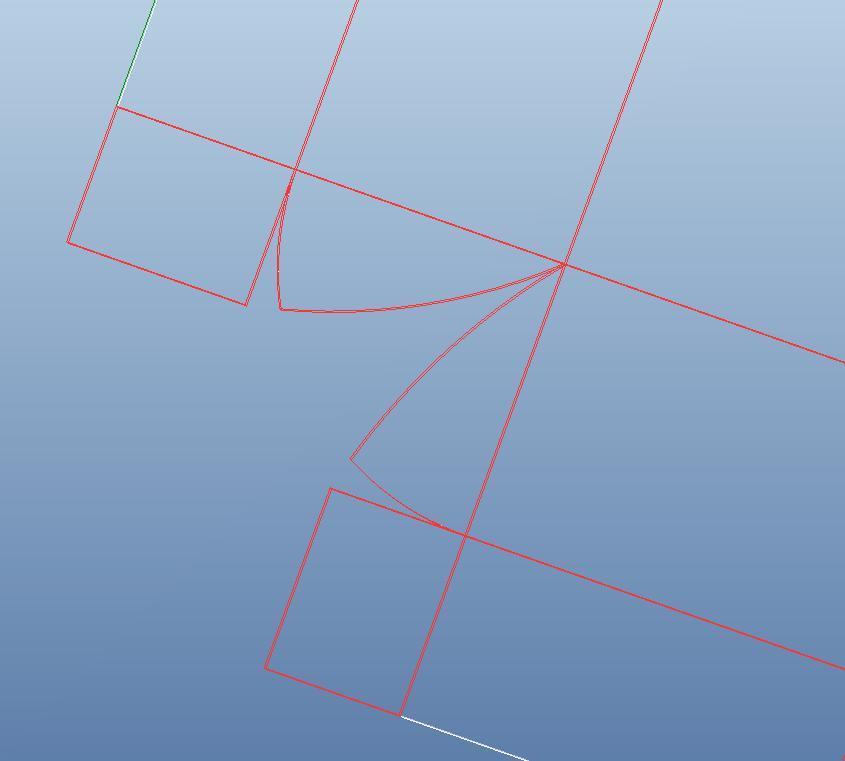

ja erik tak gre brez težav, mazijeva rešitev je ena od možnih, gre tudi tako:
