Razvita pločevina

[miham]

Pozdravljeni!

V službi uporabljam program Inventor, vendar mi nikakor ne uspe, da bi mi ta kos pravilno razvilo:



namesto pravega razvitja dobim ven to:



lp in že vnaprej hvala za pomoč!

Miha

[-M-]

Verjetno nisi izbral pravega načina risanja.

Poskusi s "Contour Roll" ali "Lofted Flange". Pazi edino, da boš imel majhno režo.

[miham]

Risal sem s contour roll-om, vendar ni uspeha...

lp

Miha

[gregorci]

Pozno pa vedar...

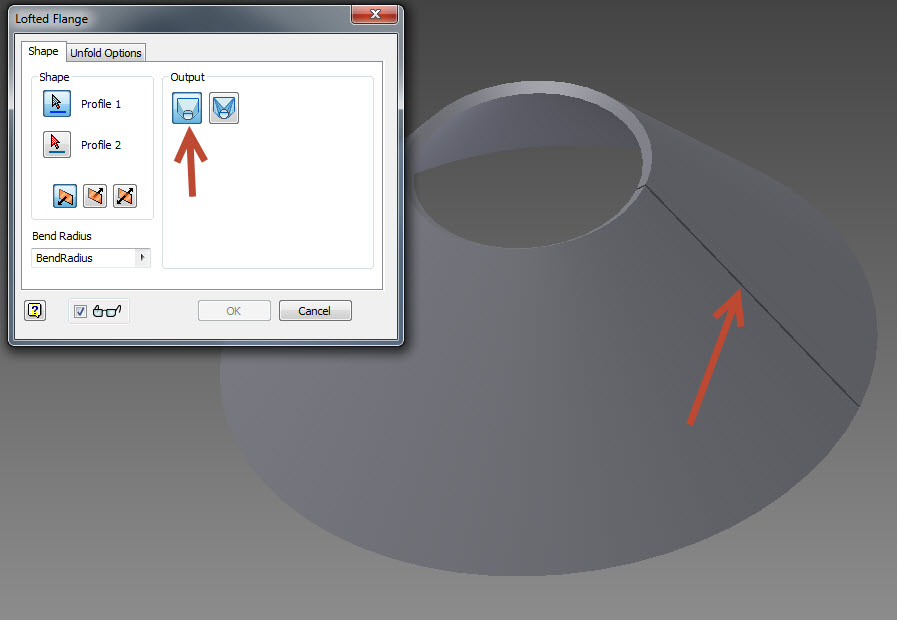

Stožce, zlasti pa debelostenske, delaj z Lofted FLange.
- V skeču narediš dva kroga na dveh vzporednih ravninah in prerežeš s CUT-om. Rezultat spodaj...


Lp

[plero]

Pozdravljeni,

Bom vprašal kar v tej temi. Stožec rišem z solidworks-om in mi nekako ne uspe spremeniti iz modela v pločevino. Risal sem z dvema ravninama ter jih povezal z ''lofted boss'' ga izrezal s''shell'' v debelino 2mm ter z ''extruded cut'' preprezal da je videti kot pločevina. Potem sem poskušal dodati krivljenje vendar ko kliknem na željeni rob mi napiše non-linear edge is invailid. Poskusil sem že z dodatkom extruded boss 0.05mm in mi še vedno ne uspe spraviti v pločevino. Rad bi imel razvito pločevino. Mogoče kdo ve kaj moram narediti da bom pločevino lahko razvil?
Dodajam še printscreen problema
Hvala

[borisk]

lotil si se z zdruge strani kot običajno. Če imaš 2 profila na različnih ravninah ju poveži z lofted bend ukazom iz sheetmetal zavihka. profila morata biti odprta in ne smeta imeti ostrih robov, vsaj v 2013 je tako, so pa v 2018 dodali nekaj uporabnih novosti v sheetmetal, tako da bo treba spet licenco kupit.

[plero]

Aha ok. sedaj pa gre. Prej sem poizkušal po drugačni poti pa nekako ni šlo.
hvala
