Uporabljam Inventor V10. Pri izdelavi načrta (drawing) izberem v Browser bar eden part kot okolico (želim, da je sive barve). Ko drawing pretvorim v ACAD risbo, mi pri printanju te črte izriše kot raster, ne črno-belo. Težava je v tem, da imajo te črte definirano sivo barvo v rasterju 128,128,128. ACAD pa ima nastavljeno sivo barvo z oznako 8 ( ki je sestavljena prav tako iz rasterja 128,128,128 ) in to barvo s to oznako ne prepozna ter jo sprinta kot raster. V Inventorju pa ni mogoče nastaviti sivo barvo z oznako 8. Izredno nerodna stvar za izgled načrtov. Inventor in ACAD nimata enake oznake za barve ?!
Prosim za nasvet, kako naj v Inventorju označim elemente kot okolico, da bodo pri printanju v ACAD prikazani razločno. V Inventorju uporabljamo različne Layerje !
Hvala za nasvet !

[tehnik]

Kot izgleda sem postavil prezahtevno vprašanje. Bom poskušal drugače: ali ima kdo nasvet kako na "drawing" prikazati "part" ali "assembly" kot okolico ? Želim da je okolica prikazana na posebnem layerju. Ali je to možno v Inventorju ?
Hvala !

[gregorci]

Part ali nek podsestav lahko prikažeš le navidezno,na dva načina:

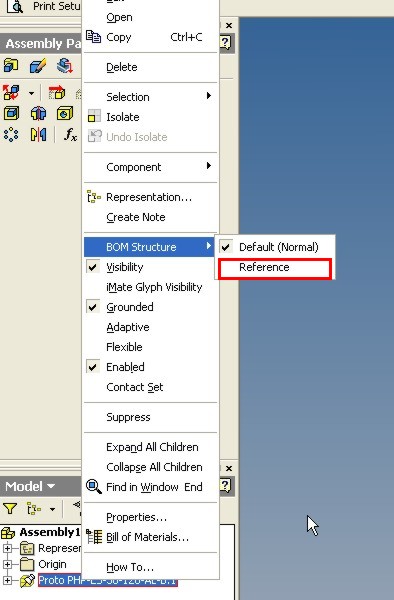

1. Klikneš desni klik na part/assembly in kot kaže slika:

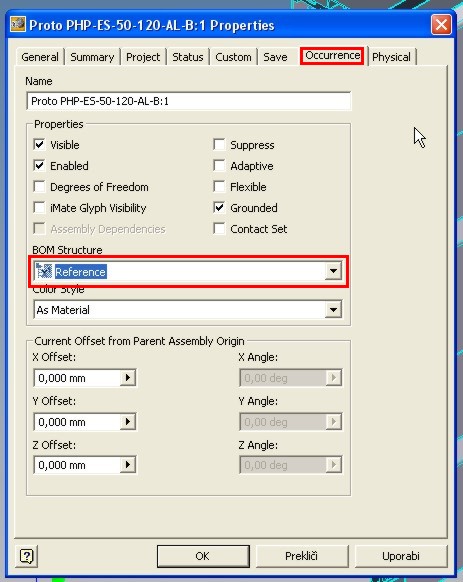

2. Način, desni klik na part/assembly -> Properties in kot kaže slika:



Tak part/assembly bo na izrisu potem prikazan črtkano, oz. na drugi ravnini...

A si to/tako mislil?Sporoči.

Lp

[tehnik]

Hvala Gregorci za nasvet. Delno mi tvoja pomoč zadostuje. Želel bi definirati podsestav ali part kot referenco znotraj "drawing-a", ker imam isti sestav uporabljan na več sestavnih načrtih. Na teh sestavnicah pa ni vedno isti podsestav referenca. SolidEdge ima možnost definiranja referenc tako v assembly kot drawing-u.
