Razvitje cevi

[Vijak]

Cev, ki ni risana v sheet metal-u, bi želel prerezat in razvit. Ker se mi podobna razvitja ponavljajo večkrat prosim za pomoč. Verjamem, da se da bolj enostavno narediti, kot narisati razvito. Poleg tega pa bi jo želel vstavljati v različne sestave (Spremembo dolžine,...)
Sestave le pripravljam za razrez, riše jih kupec.
Za pomoč se vam zahvaljujem.

[Vijak]

[gregorci]

Kolikor sam poznam SW in če me spomin ne vara moraš cev najprej prerezati oz. ustvariti "šiv"
Nato preklopiti v modul "sheet metal" določiti parametre pločevine in način razvijanja, K faktor, tabela..., določiti fiksni rob - to je ponavadi rob kjer cev prerežeš, pokažeš notranji plašč in razvij...

Upam da se bo oglasil kak strokovnjak za SW in potrdil ali popravil moje namige...

Lp

[vili]

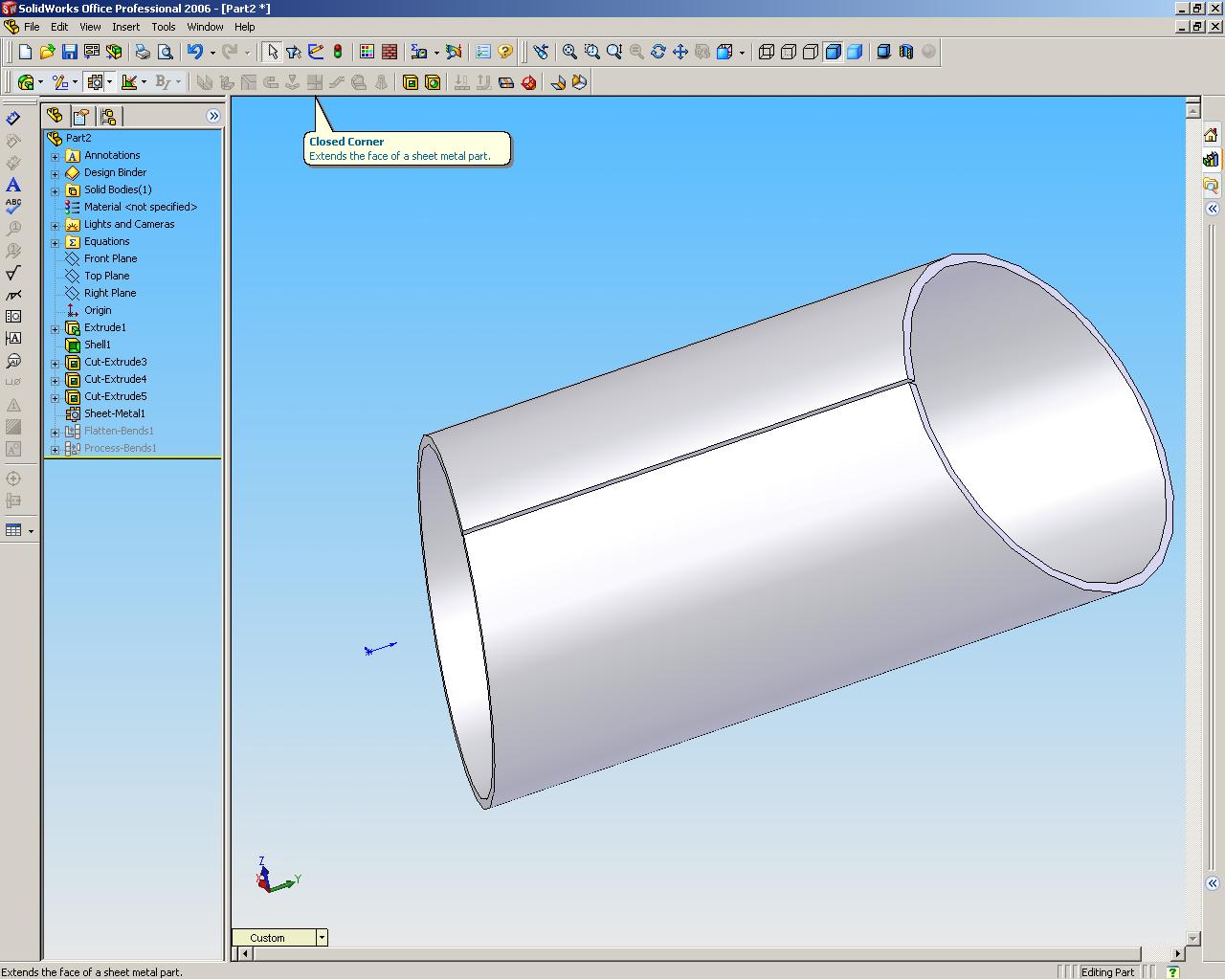

želiš morda kaj takega:
cev s catom prereži in v sheet metal, insert bend in se razvije s flatten bends supp



ress

[Vijak]

Hvala za pomoč.
Zlati ste

[wart]

Kako pa režete te cevi ?

[eustahije]

Kako pa režete te cevi ?

Mi jih lasersko. V podjetju WART.

[wart]

Mi tudi

[Vijak]

Mi jih sami zrežemo na Trumpfov laser.
