Hidravlični ventil

[grogax]

Za "Bremsluftzylinder", ki ga želiš vgraditi predlagam tlak 60 bar. Če želiš imeti hod 100 mm mora biti cilinder dolg cca 400 mm, premer bata pa nekje 70 mm, da boš lahko kam spravil vzmet.

[Žust]

Ventil, ki sem ga narisal v shemi, je že orignal na traktorju, in bo tak tudi ostal, v poštev pride potem samo še dodatni zunanji ventil, vendar iz tega kar mi predlagate, ne vidim pametne rešitve. Ne vem pa zakaj dušilka (ne varnostni ventil), ne bi bila primerna?

[ManiaC]

S tem ventilom ki ga imaš ne moreš krmiliti stvari na tak način kot jih ti želiš.

Z dušilko ki jo imaš narisano boš težko kaj pametnega naredil, saj ti bo cilinder pri malo odprti dušilki šel zelo počasi nazaj, pri zelo oprti pa ne boš dobil zadostne sile na cilindru.

Kaj druga ti ne morem rečt...

[ManiaC]

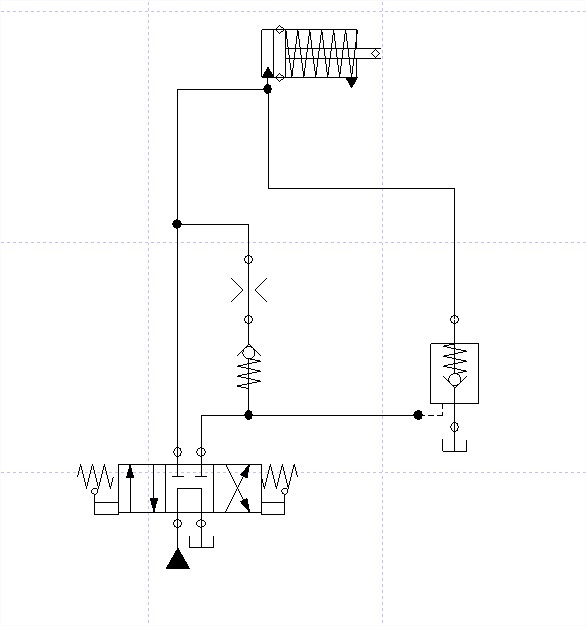

Mogoče, bi šlo tudi na tak način. Vendar so tu zopet nove komponente, nepovratni ventil z krmiljenim odpiranjem, ter blenda oz. dušilka in nepovratni ventil.

Automation Studio - [Project1 Shema]_2.jpg (35.42 KiB) Videno 2974 krat

Nisem pa čisto 100% če bo to delalo super.

[Žust]

Z dušilko ki jo imaš narisano boš težko kaj pametnega naredil, saj ti bo cilinder pri malo odprti dušilki šel zelo počasi nazaj, pri zelo oprti pa ne boš dobil zadostne sile na cilindru.

Kaj druga ti ne morem rečt...

Ja, glede zadostne sile, kot pravim, sila ki jo bo moral cilinder premagati bo max 3000N. Sedaj vprašanje če jo bi dosegel ob taki nastavitvi dušilke, da se bo cilinder vrnil nazaj dovolj hitro.

Na shemi kot si jo narisal, ko se ročico ventila spusti, bo cilinder ostal tam kjer bo, ne bo šel nazaj v začetno lego.

[ManiaC]

Pri obeh shemah, ki sem ti jih narisal bo šel cilinder nazaj.

Preizkusi si v simulaciji, če ne znaš razbrati na shemi.

[Žust]

Pri obeh shemah, ki sem ti jih narisal bo šel cilinder nazaj.

Preizkusi si v simulaciji, če ne znaš razbrati na shemi.

Seveda bo šel, ko daš komando da gre nazaj, vendar pa ti še enkrat preberi kaj sem jaz napisal in kaj želim.
ŽELIM:
Ročico ventila "vklopiš", cilider gre ven.
Ročico ventila spustiš, ročica gre v nevtralni položaj, cilinder gre notri(v začetno lego).

Na tvoji shemi:
Ročico ventila "vklopiš", cilider gre ven.
Ročico ventila spustiš, ročica gre v nevtralni položaj, cilinder ostane kjer je.

[ManiaC]

Na tvoji shemi:
Ročico ventila "vklopiš", cilider gre ven.
Ročico ventila spustiš, ročica gre v nevtralni položaj, cilinder ostane kjer je.

To ni res...

Premakneš ročico na levi strani, cilinder gre ven.
Spustiš ročico, ventil se pomakne v nevtralni položaj, olje najprej napolni povezavo, ki gre proti ventilu skozi blendo in nepovratni ventil (hkrati napolni tudi povezavo med cilindrom in krmiljenim nepovratnim ventilom). Nepovratni ventil služi temo, da v povezavi na krmilni vod na krmiljenem nepovratnem ventilu ne izgubi tlaka (krmiljen nepovratni ventil se opre in ostane odprt). S tem se lahko sedaj olje pretaka skozi krmiljen nepovratni ventil, dokler pač cilinder ne iztisne vsega olja ven.

Pri 2. krmiljenju bo tako na začetku krmiljen nepovratni ventil odprt, vendar takoj ko prekrmilimo ventil z ročico se olje izprazni iz cevi ki krmili krmiljen nepovratni ventil skozi ventil z ročico.

Kot sem že rekel si naredi simulacijo...

še video:
https://drive.google.com/file/d/0B7I3Ck ... sp=sharing

[Žust]

Res deluje, se opravičujem za mojo napako. Spregledal sem drugi rezervoar ki je na shemi. Torej bi potreboval 3 priklope na traktor, 2 na ventil in enega za v rezervoar?

[ManiaC]

Ne razumem, točno kako si predstavljaš te priklope.

[Žust]

Ne razumem, točno kako si predstavljaš te priklope.

Dva priklopa na hidravlične izhode (ventil) in en priklop direktno na rezervoar olja.

[ManiaC]

Da tako je.

[Žust]

Sedaj bi rabil samo še pomoč pri izbiri komponent. Torej cilinder bo s premerom bata 35mm. Cevi uporabim za vse enak premer, tak kot gre na cilinder? Potem še nepovratni ventil, zaslonko (lahko dušilko?), ter odpirni ventil.

[ManiaC]

Na traktorsko tehniko, oz. njihove komponente se slabše spoznam.

Če bi šlo za idustrijsko tehniko bi izbral:
Krmiljen nepovratni ventil tipa ADRL (http://www.atos.com/english/technical_t ... h/C450.pdf)
Nepovratni ventil - pač nek za cevno vgradnji (parker tip - RHD)
Dušilko (http://www.atos.com/english/technical_t ... h/C210.pdf - brez nepovratnega ventila, min pretok.

Lahko pa seveda blendo narediš sam, z neko majhnjo luknjo.

Sam premer cilindra sicer ne pomeni veliko, saj potrebuješ še željeno hitrost (oz. največjo pogojeno z pretokom črpalke...). Bi pa rekel da je velikost NG6 (max. 60l/min) dovolj za traktorsko hidravliko).

Komponente Atos ponujata podjetja Hawe iz petrovč, oz. Hidravlika celje iz Celja. mogoče še kdo... Kar se tiče celja in domače uporabe sicer menim, da dobiš najcenejše komponente v Intercomu...

Sicer pa če greš nekomu, ki ponuja hid. opremo, bi ti mogel ponudit te komponente.

[Žust]

Hvala za pomoč. Na cepilnik drv bom montiral videl ki ga bo poganjal hidromotor. Zanima me kako naj vežem ventil za hidromor in hidromotor na že obstoječi sistem ki je tak:



Ko ročico ventila držiš (levo), ima cilinder delovni gib, če so spustiš se ustavi, če jo premakneš v drugo smer se zaskoči in gre cilinder v začetno lego, ventil se izklopi preko vzvoda.

Kako naj vežem hidromotor?

Lp
