dvižna ploščad, konstrukcija, nosilci

[Žerjavar]

Izhajati moramo iz zatečenega stanja. Vretena so obstoječa, strošek spremembe ni majhen!

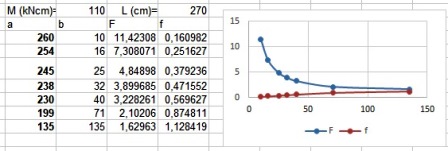

Prilagam spremenjeno tabelo sil in deformacij vretena Tr 50x10 dolžine med ležaji 270 cm, z predpostavljenim dopustnim upogibnim momentom vretena 110 kNcm (vreteno je trdnostno ustrezno).
- Do sedaj nisem kontroliral uklona vretena, sem verjel, da proizvajalec ve kaj dela za 10 t nosilnosti. Bojim se, da je nekoliko "švoh" tudi za 6 t. Rušiti se za do sedaj opisani namen nebi smelo.
- Ostajam pri predlagani rešitvi pod pogojem, da je zagotovljena zračnost vodil max 5 mm.Paralelnost vodil in vreten pričakujem do max odstopanja 2 mm. Upoštevam delitev horizontalnih sil: nekaj na vodila, nekaj na vretena.

[FrenkR]

Da se malo postavim na zerjavar-jevo stran. Povprecna obremenitev ne bo niti 1.5 tone. Vilicarjev ni, mulcev nimamo. V zgornji poziciji, v kateri bo ploscad verjetno tudi 99% casa, bo izveden "zaklep" z zatici. Termperaturna razteznost železa/jekla in betona je "tam-tam", Vodenje ploscadi bo dolzini v toleranci 5mm, po sirini pa 2mm. Ja vem, "vtirjanje" bo vzelo ogromno casa. Vilicarja ne bo. Sunkov ne bo, gibanje je pod 1000mm/min. Ljudje se s tem ne bodo prevazali.
Na izhodnih spindlih bomo dali tudi inkremenalce za kontrolo vrtljajev. Tako da bi, v primeru, da zataji katerikoli izmed vijakov, avtomaticno ustavi polscad. V celotni situaciji se mi zdi to se najvecja nevarnost.
Sicer sem razmisljal tudi ze o "visecem" vpetju, vendar je to zaradi visin nezivedljivo. Ce bo pa treba, se pa najde resitev in se to naredi naknandno.
Edino, kar bi se lahko zgodilo je, da bi zaradi teh obremenitev vodilo "klecnilo". Ampak pri max mozni deformacji 5mm bi moralo verejtno iti nekaj res hudo narobe, da bi se to zgodilo?

[Deutz]

.... Povprecna obremenitev ne bo niti 1.5 tone..

Povprecna obremenitev ni pomembna ampak maksimalna obremenitev ki se lahko zelo veliko razlikuje od povprecne.
Za malico smo imeli zelje z klobasami !...mljac !! Ampak sosed je pojedel klobase meni je pa ostalo zelje.. Vendar pa smo povprečno za malico jedli zelje z klobasami

[FrenkR]

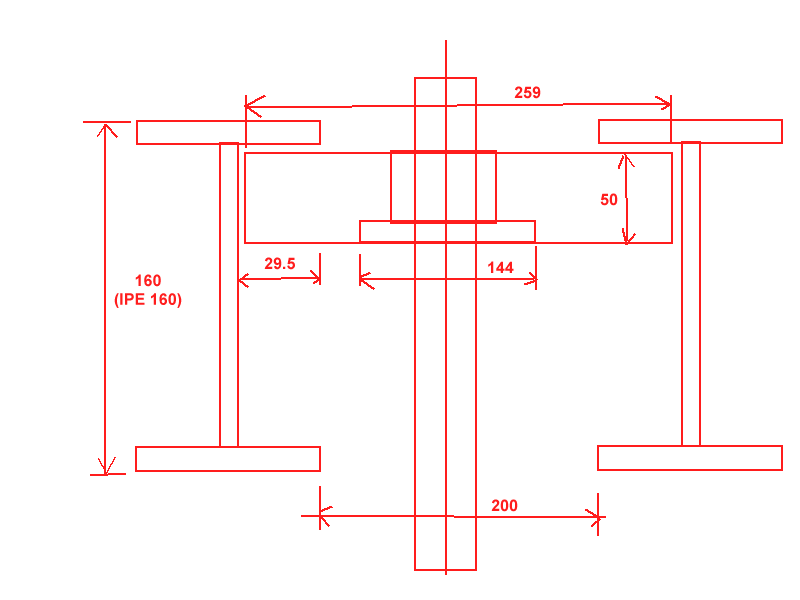

kocno se je spet nasel cas in bo potrebno tole dokoncati. Prisel do naslednjega problema. IPE 160 ima 82mm sirino zgornje/spodnje ploskve, stojisce je 5mm ter radij 9mm. Torej je prostora za naslon (82-5)/2 - 9 = 29.5mm. Je to dovolj, ali bi rabil imeti ojacitve profila?


Glava na vretenu bi naredil "kvader" 259 x 200 x 50 mm. Na vsaki strani profila bi bila ploscina sticne povrsine (obesalo) 29.5 x 200 = 5900mm2. Bi to zadostovalo?
