Izračun statike za leseno nadstrešnico - Žerjavar?

[Johan_R]

Pozdravljeni,
moja nadstrešnica bo narejena iz polnega smrekovega lesa, dimenzij cca 9,1 x 5,4 m. Višina nekje med 2,6 in 2,4 m. Prostora bo za dva avtomobila (med stebri bo 5,86 x 4,40 m), ob strani bo lopa za vrtno orodje (1,80 x 4,40 m). Narejena bo brez "rok".

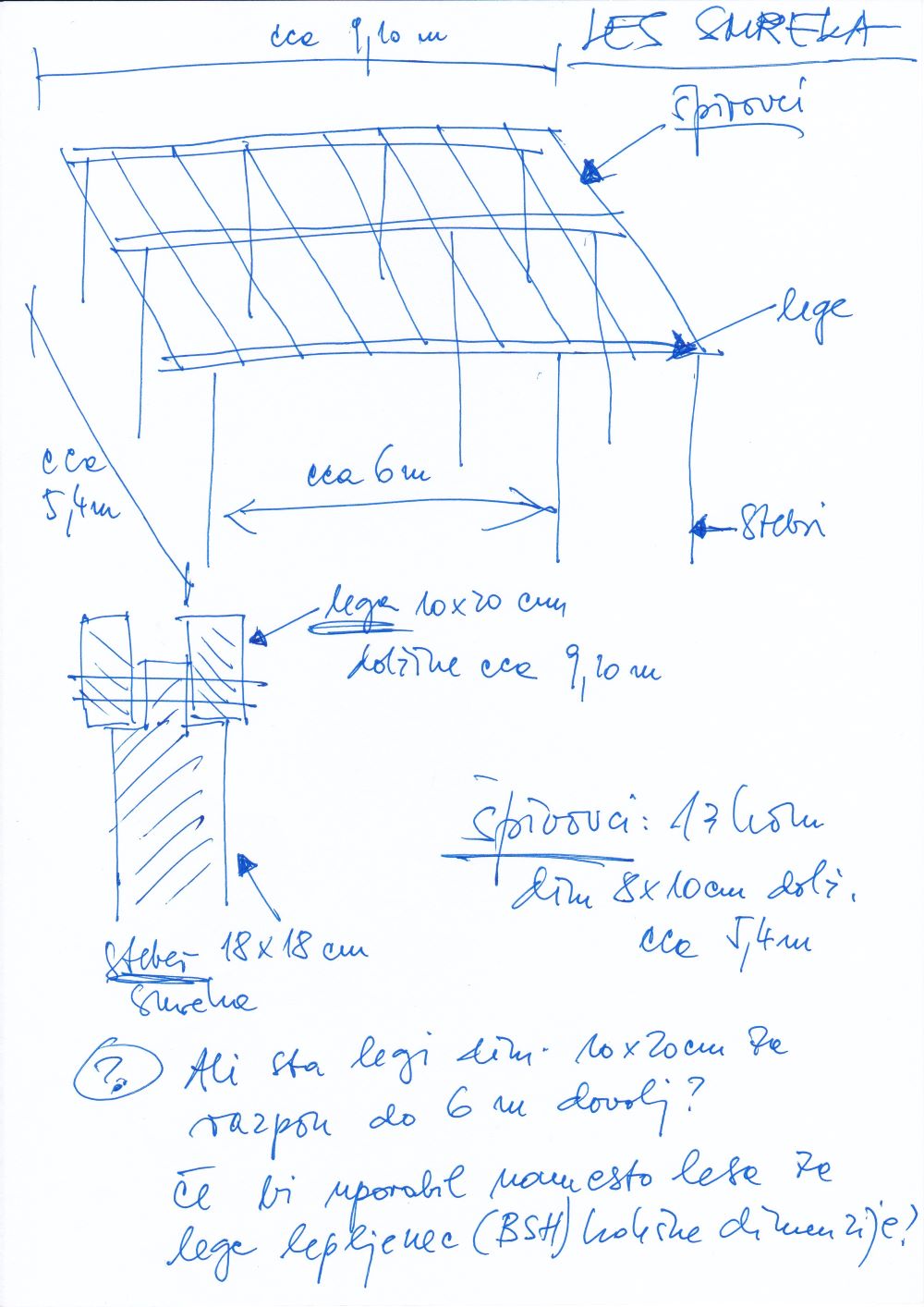

- stebri 18x18 cm, ki bodo na vrhu zarezani na način, da bo imel jezik in površino, kjer bo lega nalegala,
- lege, po dve vzporedni preko vsakega stebra, dimenzij 10x20 cm, dolžine 9,1 m. Torej bo 6 leg, preko treh vrst stebrov: v prvi in drugi vrsti bodo po 3 stebri, v zadnji, tretji pa 4 stebri,
- špirovci 13 kom. dimenzije 8x10 cm, dolžine 5,4 m.
- opaž debeline 2 cm,
- folija,
- tegola,
- obrobe, odkapi žlebovi bo TDM pločevina.

Kar bi potreboval, je podatek:
1. če bodo lege iz lesa, ali je dimenzija 2x10x20 cm pri razponu 6 m dovolj, da ne pride do povesa, ali bi bila boljša dimenzija 2x10x25 cm?
2. če bi bile lege iz BSH lepljencev, kakšne dimenzije le-teh bi bile primerne?l

Mi kdo lahko naredi uslugo in izračuna statiko?

Sem se spomnil, kaj je Žerjavar vedno želel vedeti - lokacija. Zgornje Pirniče, Medvode, osrednja Slovenija.

[Žerjavar]

Ali imaš navedeni materjal (špirovci, lege, deske, ...) že na zalogi in ga je treba porabiti?
Povej predvideno velikost (B x L) prekritja. Tudi velikost kapa lahko vpliva na trdnost.
Roke imajo svojo funkcijo v trdnosti konstrukcije. Prepričujejo nagib stebra zaradi vetra, potresa, ... Lahko jih opustiš, če imaš ustrezno nadomestilo. morda enostranska pločevina vijačena na lego in steber (informativno velikosti 40 x 40 cm v obliki obrnjenega L). Morda kakšen drug novejši spoj, po tvoji skici ne zadošča. Podoben spoj je treba narediti tudi med stebrom in nekoliko močnejšim špirovcem točno nad stebom. Možen je tudi ustrezno velik točkovni temelj in ustrezna vezava na lesen steber, da se ne more nagniti - je dražje.
Pomislek o položaju stebrov. Po širini 5,4 m bi jih jaz razporedil tako, da bi bile lege približno enako obremenjene. Predvsem bi spredaj (uvoz avta) umaknil stebre navznoter (širši kap) zaradi manj ovire pri zavijanju avta.
Za nadstrešek so lepljenci predragi, možni le, če ne dobiš potrebne dolžine žaganega lesa. Je tudi možen žagan les (izbrane kvalitete lesa), ki je trdnostno enakovreden lepljencu.

[Johan_R]

Oh, Žerjavar, hvala za odgovor, bom poskušal zapisati pojasnila na tvoj zapis.

Ne, material ni na zalogi. Izvajalec, tišler, se te dni odpravlja v gozdove v okolici Ribnice, da poseka potreben material za stebre, lege. Lege bo prednapel tako, da bodo usločene za cca 3 - 5 cm, ko pa jih bo montiral, bo izbočeni del obrnil navzgor in naj bi se po montaži špirovcev ter obloge, folije in kritine poravnal na vodoravno lego (možakar ima že kar nekajletne izkušnje s postavljanjem ostrešij, skeletnih objektov in razroraznih vrtnih lop, pergol, nadstreškov).

B x L - ne razumem?
Kap bo na vseh straneh 50 cm. Ideja s pločevinastim "obrnjenim L" ni slaba, sam sem razmišljal o "T" povezavi. Kakšne debeline pločevino bi ti izbral? Nekaj podobnega izdelujejo v družbi KOVRO v Horjulu. Itak bom tam kupil "čevlje" za stebre, lahko pogledam tudi za to.

Enaka a kontra povezava med stebrom in špirovcem je odlična ideja! Bom izvedel.

Temelji so vkopani že 12 let, 40 x 40 cm po obodu, 80 x 40 po sredini (stebri med prostorom za avte in lopo), globine 60 cm.

Izvajalci so mi povedali za novejše načine spajanja, ki pridejo v poštev kadar je spoj med stebrom in lego povsem poravnan (steber in lega sta enake širine, in v eni opciji tvorita obliko obrnjene črke "L" ali "T".

To so komponente firme Rotho Blaas Srl ali SIGHA IDEFIX IF/IFD.

Pozicija nadstreška omogoča normalen uvoz in izvoz, zato stebrov ne rabim zamikati v notranjost.

Hvala za odgovor, glede na to, kar sem zapisal, boš verjetno še kaj pridodal.

LP, Ivo

[Johan_R]

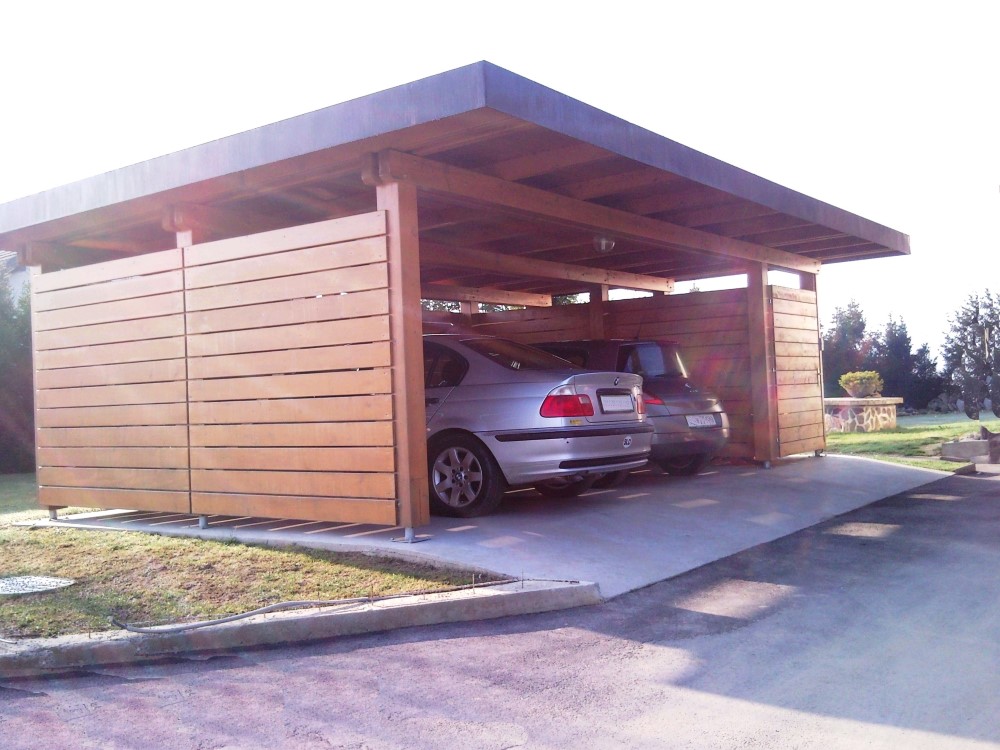

Bom poskusil dodati še dve sliki za lažje razumevanje. Nadstrešek, kot ga bomo naredili in slika izvedene vezi pred leti na nadstrešku za avtodom.

[Žerjavar]

B x L - ne razumem?
Ideja s pločevinastim "obrnjenim L" ni slaba,

B x L je velikost kritine. Po tvojih podatkih sedaj sklepam 540 x 870.
Spoj stebra z ostrešjem (le 4 stebri na 440 x 590 cm) predlagam obojestransko pločevino 3 mm čez steber in lego. Vijaki so lesni stebelni 6 mm = pod glavo je gladko steblo 6 mm dolžine vsaj 5 cm nato navojnica zunanjega premera 6 (ali manj) mm. Na steber je po 6 vijakov na razmaku 70 cm, na lego pa enako (po 6 na razmaku 70 cm). Špirovec nad stebrom širine kot steber je vijačen z 4 vijaki 8 mm na lego na čim večjem medsebojnem razmaku (16 x 16 cm).
Informativne dimenzije - pozneje kih še potrdim ali spremenim. Stebri 18 x 18 cm, lega 3 kom 18 x 30 cm , špirovci na do 70 cm so 10 x 12 cm in 2 kom 18 x 12 cm.

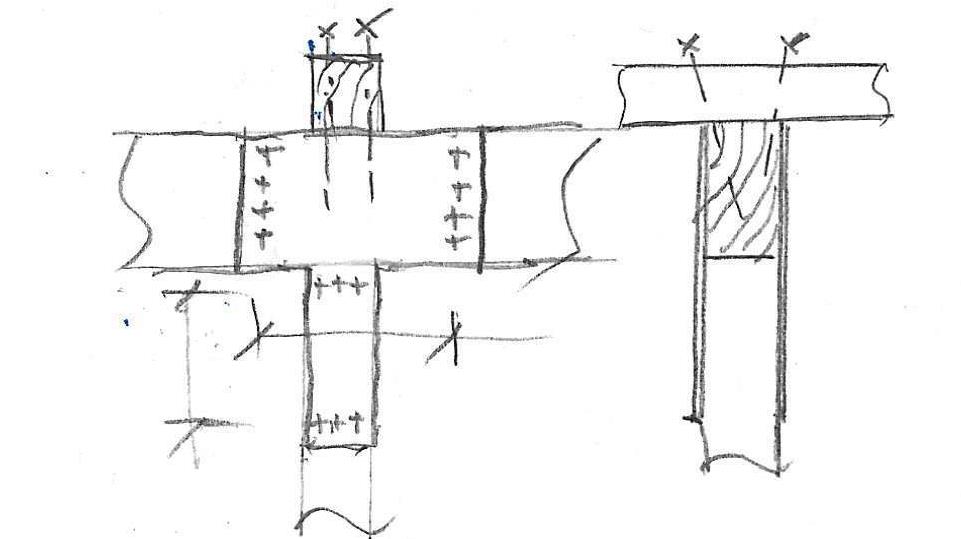

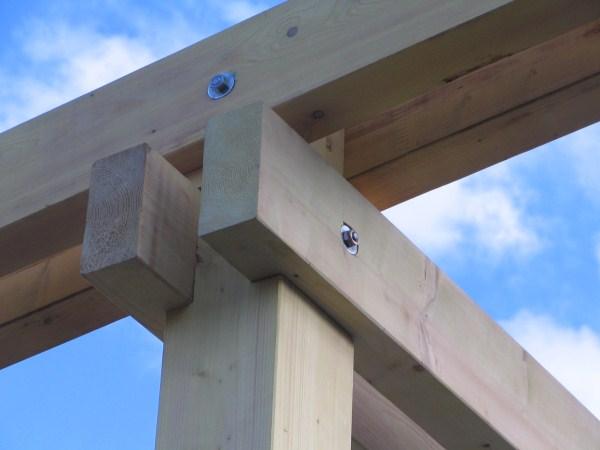

Prikazane fotke spoja lege s stebrom je zame zelo sumljiva. Le kaj se bo zgodilo ob izjemnem vetru ali potresu?

[Johan_R]

Žerjavar hvala za odgovor!

Lege bom dal višje: po 2 komada paralelno na vsak steber, širine 10 cm in višine 25 cm (dolžine 9,10 m, da bom pokril celoten nadstrešek).

Ja velikost kritine (strehe) bo 5,40 x 9,10 m2 oz. 49,14 m2. Miha, jaz bom imel dvojno, paralelno lego, zako da bo objemala steber na zarezanem delu z obeh strani. Špirovci bodo nekje na 0,70 m (9,10:0,70=13 + 1 torej jih bo 14 komadov).

Si mi pa dal v prejšnem zapisu idejo, da bi nad spojem stebra z legama pustil še višino stebra za višino špirovca in tako pravokotno povezal stebre na enak način kot lege (špirovci pod kotom 90°na lege), kar mogoče pomeni še kakšne 4 špirovce več.

Tile "T" komadi bodo prišli zadaj, da iz frontalne/uvozne strani ne bodo vidni, vijake pa vem, kakšne si mislil. Sem delal pergolo in jo pokrival, sem jih uporabljal (najcenejši Bauhaus Profi, 100 kom v škatli z ravno glavo, SPAX varianta. "T" komade bom dal narediti in pocinkati v Horjulu.

Evo super. Hvala lepa za danes in lep pozdrav,

Ivo

[Žerjavar]

Lege bom dal višje: po 2 komada paralelno

Kako dolgo pa ta nadstrešek že stoji? Ali je v tem času doživel kak sunek vetra preko 90 km/h? Spomni se lanskega razdejanja v okolici Ilirske Bistrice zaradi vrtinčastega viharja, nisem še zasledil takrat izmerjene hitrosti.

[Johan_R]

Kako dolgo pa ta nadstrešek že stoji? Ali je v tem času doživel kak sunek vetra preko 90 km/h? Spomni se lanskega razdejanja v okolici Ilirske Bistrice zaradi vrtinčastega viharja, nisem še zasledil takrat izmerjene hitrosti.

Ta nadstrešek je bil postavljen pred verjetno 10 leti, ko je uporabnik "Dom in okolje" objavil zapis na enem drugem forumu. In slike, ki sem jih takrat spravil zaradi teh detajlov. Namenjen pa je bil avtodomu (beri: zelo visok). Kje? To pa ne vem. Tudi če še stoji ne vem.

[hine]

Tu je ta prispevek: https://www.podsvojostreho.net/spletnik ... odom_5916/

[Žerjavar]

Tudi če še stoji ne vem.

Ne vidim neke posebne ovire, da se kot med stebrom in lego ne spremeni za kako stopinjo. To je potem nagib stebra. Ja, rešitev je v dovolj velikem temelju in ustrezno pritrditvijo stebra na temelj.

[Johan_R]

Hvala hine, res je.

Žerjavar, hvala za vse nasvete. Bom upošteval!!!
