Dimenzija lepljencev za pergolo

[fmft]

Pozdravljeni.

Dobivam različne ponudbe in informacije in bi se rad prepričal o sami izvedbi oz. ustreznosti dimenzij, če lahko nekdo poda mnenje/nasvet.

Pergola bo podprta s 6imi nosilnimi stebri BSH GL24 16x16 (višina 3m). Na skici so narisani samo 3je sprednji stebri a so v zasnovi že postavljeni tudi zadaj (16x16).

Polovica pergole, kjer so dodatni tramovi bo pokrita z polikarbonatno kritino.
Druga polovica bo odprta z enostavnimi senčnimi zavesami.
Pergola bo obdelala/zaščitena s pločevinastimi obrobami.

Dimenzija celotne pergole je 7,5m x 4,7m

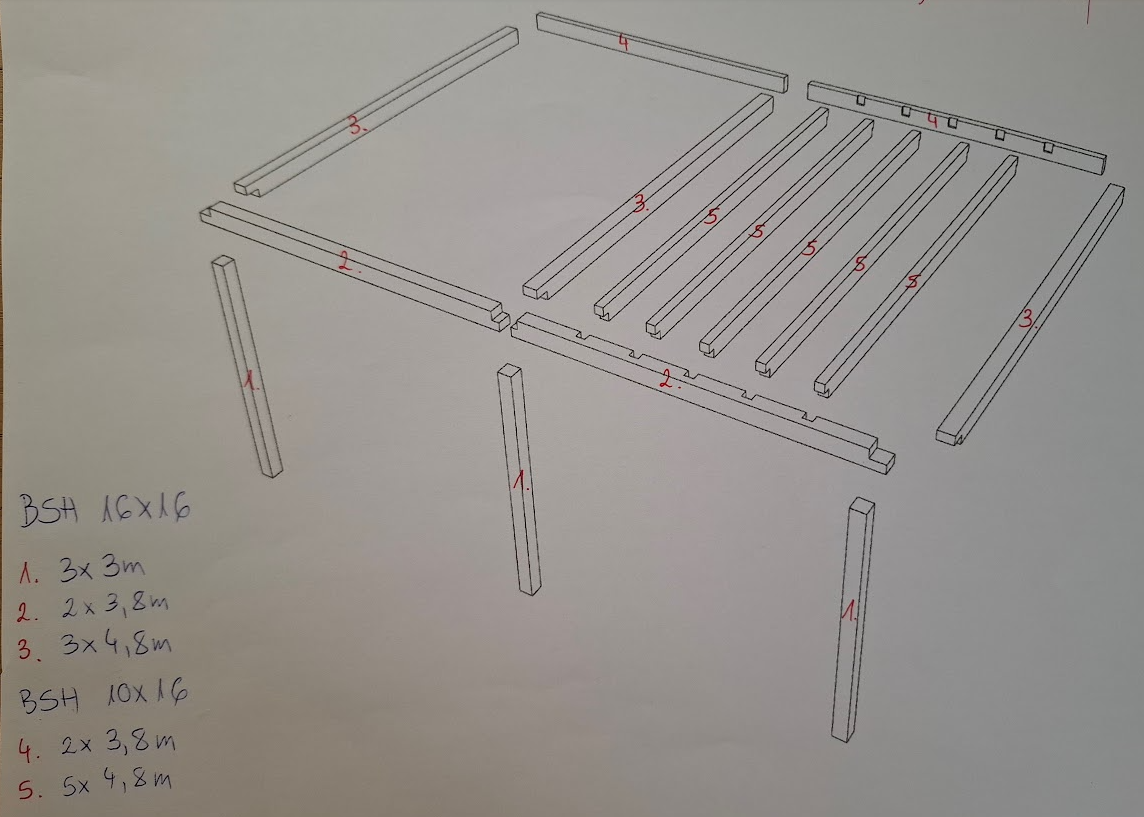

Seznam glede na skico:

Lepljenec 16x16 GL24
1. 3kos x 3m
2. 2kos x 3,8m
3. 3kos x 4,8m

Lepljenec 10x16 GL24
4. 2kos x 3,8m
5. 5kos x 4,8m

Zanima me predvsem ali so predvidene dimenzije presekov lepljencev zadostne za predvidene razpone ali bi kdo drug dal večje 10/24 oz. 16/24 predvsem za razpon 3. (4,8m)

Hvala za nasvete in povratne informacije.

[Žerjavar]

Ugotovitev obremenitev od snega in vetra = občina, nmv?
Preprečitev nagiba stebrov: temelj, spoj stebra s temeljem, detajl spoja stebra s horiz.nosilcema?

[fmft]

Ugotovitev obremenitev od snega in vetra = občina, nmv?

Občina: Brezovica pri Ljubljani
nmv: 308m
Naklon 2%

Preprečitev nagiba stebrov: temelj, spoj stebra s temeljem, detajl spoja stebra s horiz.nosilcema?

Temelj točkovno armiran beton: 50x50x50 (spodaj filc/tampon 20cm)
Stik steberi/temelj na Inox nosilcih odmaknjeno od temelja
Detajli spoja so vidni na skici oz. ne razumem točno vprašanja. Vijačeno z M12 primerne dolžine, glede na lepljenec. Dodatno se lahko dodat tudi L vezne inox elemente ali povezovalne plošče

Približek, tej ideji (le da je pri meni predviden vmesni steber in kontra smer lamel)

[Žerjavar]

Preprečitev nagiba stebrov:
Temelj točkovno armiran beton: 50x50x50 (spodaj filc/tampon 20cm)

Po tvojem predlogu je nagib stebra problem. Temelj z dnom 50 x 50 cm ne vzdrži momenta od vetra. Spoj med konzolo (fiksirano na temelj ???) in stebrom z enim vijakom skozi v eni smeri ne prenaša nič momenta nagibanja. Tudi spoj zgornjega konca stebra le z enim vertikalnim vijakom ne prenaša tega momenta.
Vsi leseni nosilci bi na prvi pogled vzdržali.

[fmft]

Temelj brez problema povečam. 100x50x100 je dovolj?
Konzola je 4x vijačena v temelj in 4x steber, lahko pa jo tudi že prej vbetoniram v temelj na končno višino (konzola s sidrom).
Zgornji konci stebra bi bili več točkovno vijačeni (zgoraj, iz strani,...) in po potrebi ojačani s spojnimi inox elementi. Predvrtano in zapolnjeno z mozniki

Vsi leseni nosilci bi na prvi pogled vzdržali.

torej po vaše ni potrebe po povečavi preseka lepljencev iz 16x16 na 16x24?

Tole je izvedba oz. tudi ideja v načinu montaže, kjer mojster prav tako uporabi 16x16 a na malo manjšem razponu

https://www.youtube.com/watch?v=icRHU0EKdDE

[Žerjavar]

Temelj brez problema povečam. 100x50x100 je dovolj?
Konzola je 4x vijačena v temelj in 4x steber,
Zgornji konci stebra bi bili več točkovno vijačeni (zgoraj, iz strani,...)

Veter deluje v vse smeri; temelj naredi 80 x 80 in višine vsaj 60 cm.
Prikaži konzolo, da se vidi dimenzije pritrditve na temelj in na lesen steber. Na ta način narediš samostoječ steber in ne rabiš komplicirati (ojačati) spoja stebra z ostrešjem. Lahko pa ojačaš spoj z ostrešjem in ne rabiš komplicirati s temeljem in konzolo.

[fmft]

Temelj OK - uredim tako.

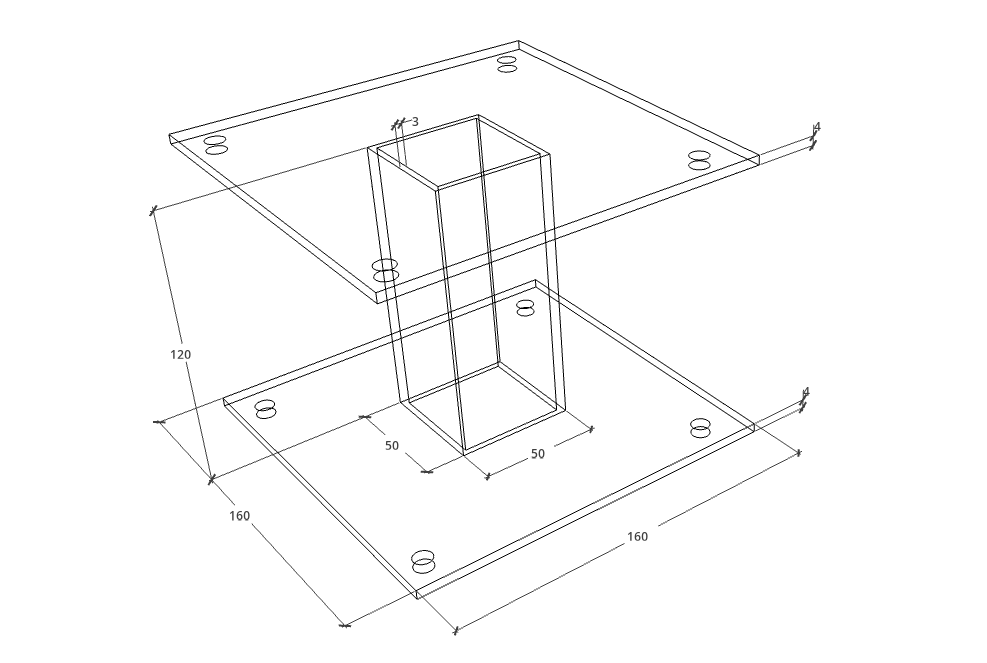

Konzola zasnova (vse je inox):
- debelina plošče 4mm
- debelina stene cevi 3mm (5cmx5cm)

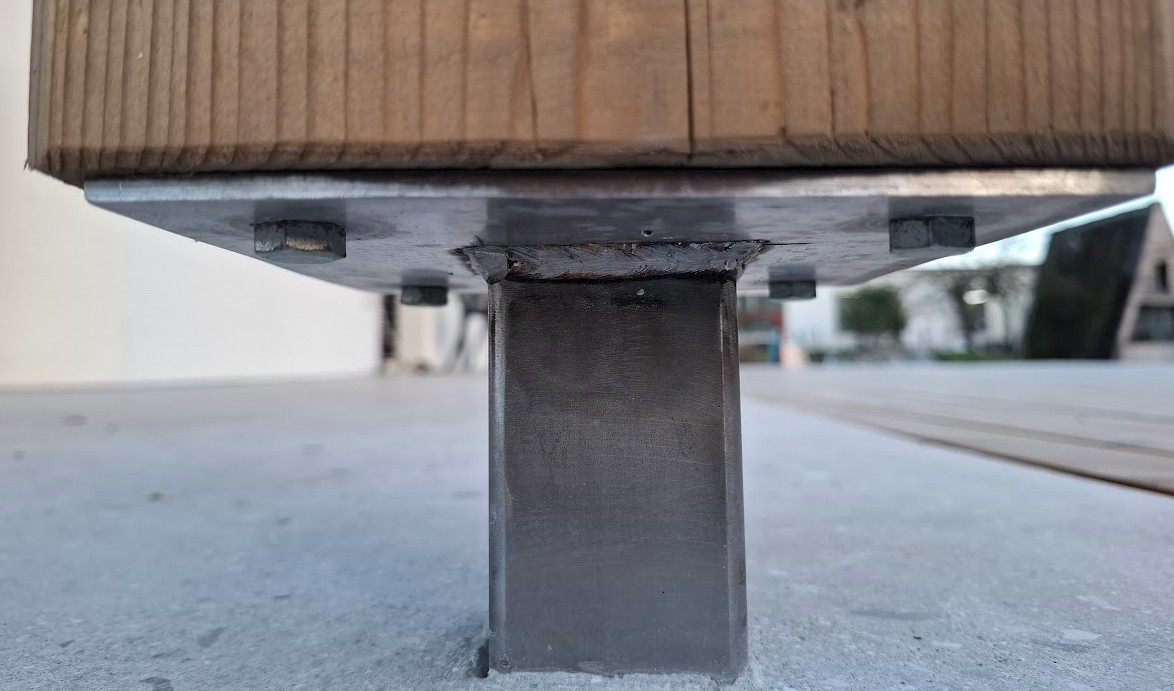

Realizacija na enem od stebrov, ki so že del hiše (le, da je v tem primeru že bil zalit, kasneje še enkrat beton kot končni tlak - brušen beton) - podobno bi ponovil na pergoli, da bo skladno s podobo. V beton triglav vložki in vijak (4x) v les lesni vijaki (4) na vsak steber.


Konzolo in način pritrjevanja bom definitivno uredil na ta način, da bo končna podoba skladna s celotnim objektom.

Kar me bolj matra je ali je zasnova preseka 16/16 v predvidenih pozicijah 2., 3., 4. iz predvidenega načrta zadostna za te razpone.

Kot sem razumel predhodni odgovor je sprejemljiva in izvedba ni vprašljiva.

Hvala za vaš trud in čas.

[Žerjavar]

Konzola zasnova (vse je inox):
- debelina plošče 4mm
- debelina stene cevi 3mm (5cmx5cm)

Taka konzola sploh ni primerna za pritrditev samostoječega lesenega stebra. Uporabiti jo je možno le v primeru, da imaš ustrezno ojačan spoj zgornjega konca stebra z ostrešjem. Lahko šteješ, da je ostrešje kot miza s togimi nogami postavljena na tla, v temelj fiksirano le, da ne zdrsne. Če pa to ni tvoje vprašanje, ti lahko le zagotovim, da so predvidene dimenzije lesa ustrezne. Se pa bojim, da se ti bo prej ali slej zrušilo zaradi nagiba stebrov (zaradi neprimerne povezave lesa med seboj in z temeljem).

[fmft]

OK. Seveda sem glede konzole prilagodljiv in z veseljem upoštevam nasvet. Kakšna bi potem po vaše bila primerna konzola. Lahko kakšna enostavna skica/zasnova/predlog?

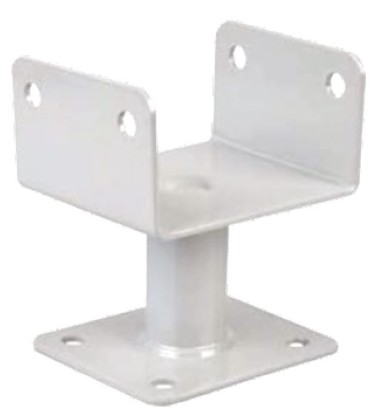

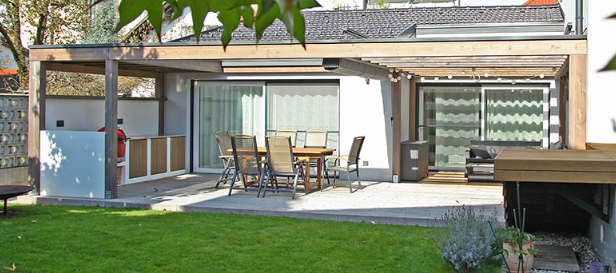

Morda kaj takšnega?



Takole?


[Žerjavar]

Morda kaj takšnega?


ja, podobno. Spodnja plošča bo verjetno večja od stebra, cev debelejša, zgoraj vilice podaljšane navzgor (vsaj dva vijaka po višini) , ....

[fogl]

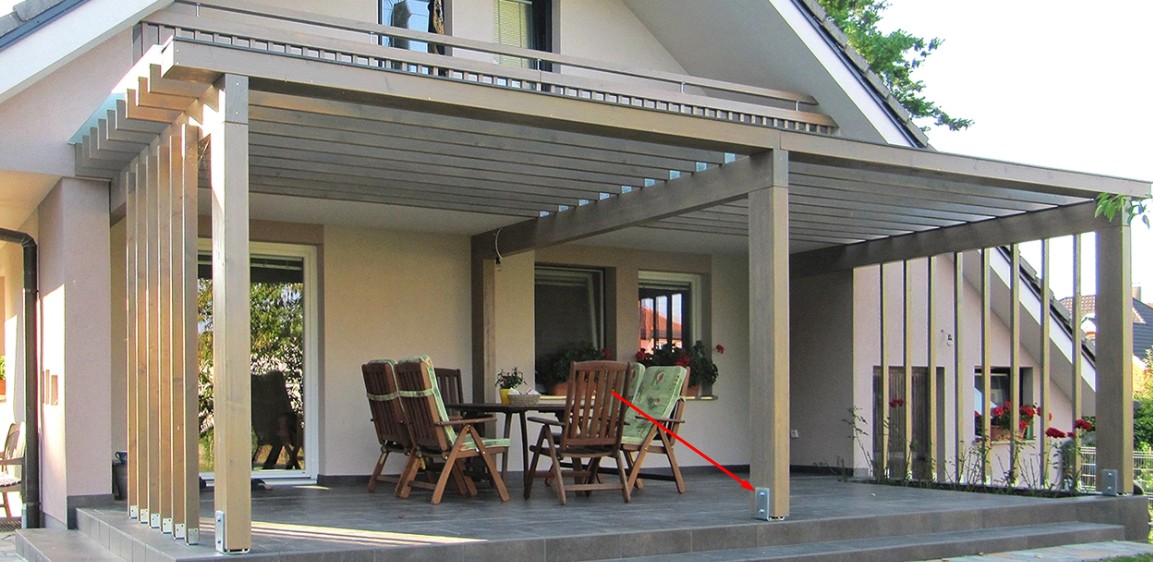

Zadnjič sem videl eno zanimivo rešitev take podpore:

[Žerjavar]

Zadnjič sem videl eno zanimivo rešitev

Tudi uporabno
Bistven je prenos upogibnega momenta (obe smeri) iz konzole na les

[fmft]

Gledam predvsem kaj je dobavljivo za mero 160x160

1. varianta

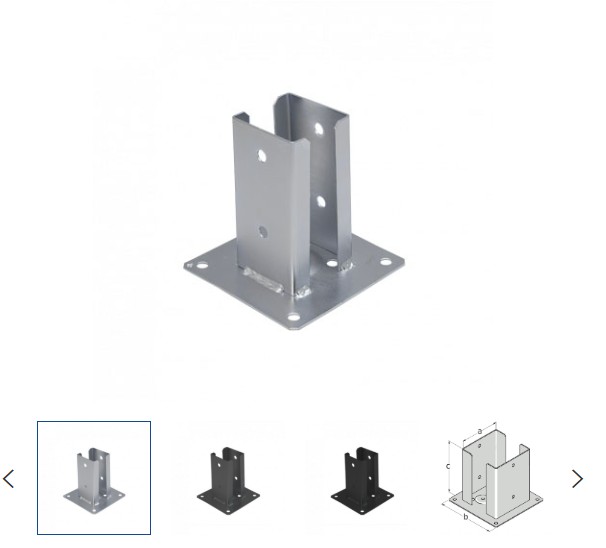

PST 160 Podstavek tip TT 160 x 200 x 50 x 5,0 mm - naknadno vijačenje


2. varianta

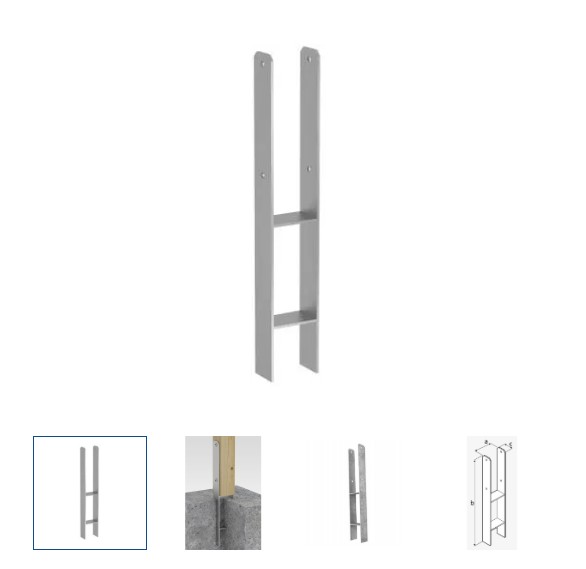

PSH 160 H nosilec stebra, 161 x 600 x 6 mm, Zn - vbetoniranje v temelj


3. varianta

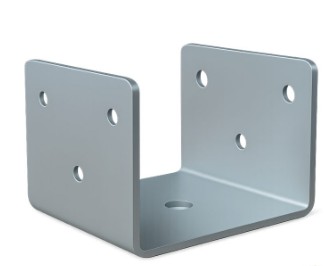

PSPD 160 Podpora za steber 162 x 200 x 3,0 mm


Če ima, kdo kak drug predlog ali usmeritev na trgovino se vnaprej zahvaljujem

[Žerjavar]

PSPD je uporaben. Preveriti je treba, ali bodo možni vijaki zadoščali.
