Preša

[ELED]

Pozdravljeni,
Namen imam izdelati hidravlično prešo 5t C konstrukcije.
Ali je kakšen mojster tukaj ki bi mi pomagal preračunati debelino stene C stranice?
Lp.

[Žerjavar]

Kaj je zate C preša (skica). katera pločevina je neznanka?

[ELED]

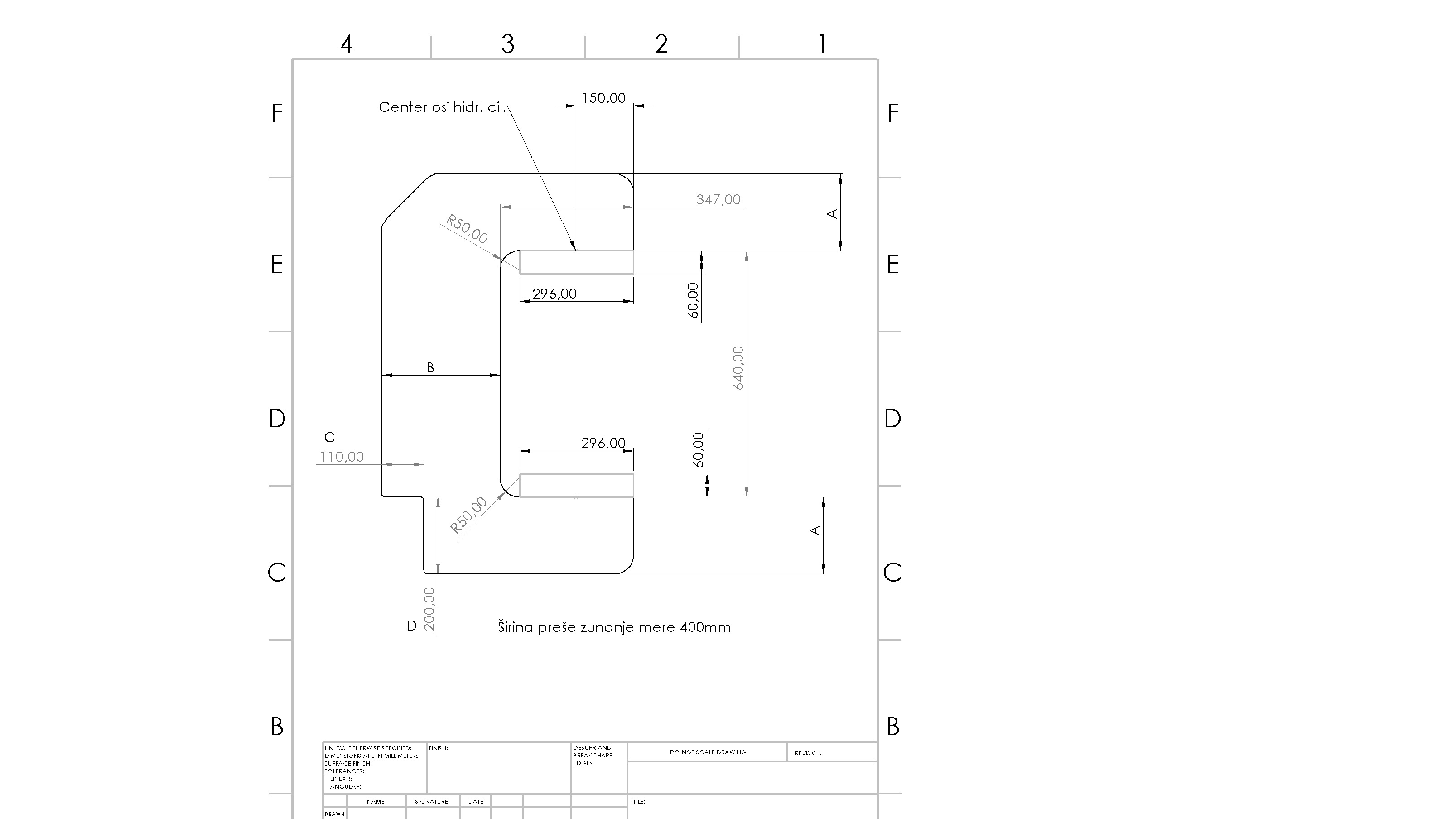

Zanima me predvsem debelina stranice, materijal stranice, dimenzija A,B in koliko oslabi sprostitev C,D.
5t preša čas cikla 0,5s 24/7.
Zahteva je da se preša odpira minimalno 0,05mm

[Žerjavar]

predvsem debelina stranice, materijal stranice,

Stranica = debela pločevina oblike C. Ali je samo ena za 5 t?

[ELED]

Dve C stranice 400mm narazen.

[Žerjavar]

Dve C stranice 400mm narazen.

Ali sta med sabo povezani (zaprta škatla, le prečke - kje, kakšne, ...)? Če si želiš, da ti nekdo naredi konstrukcijo te preše, ali mu pošlješ le eno stranico?

[ELED]

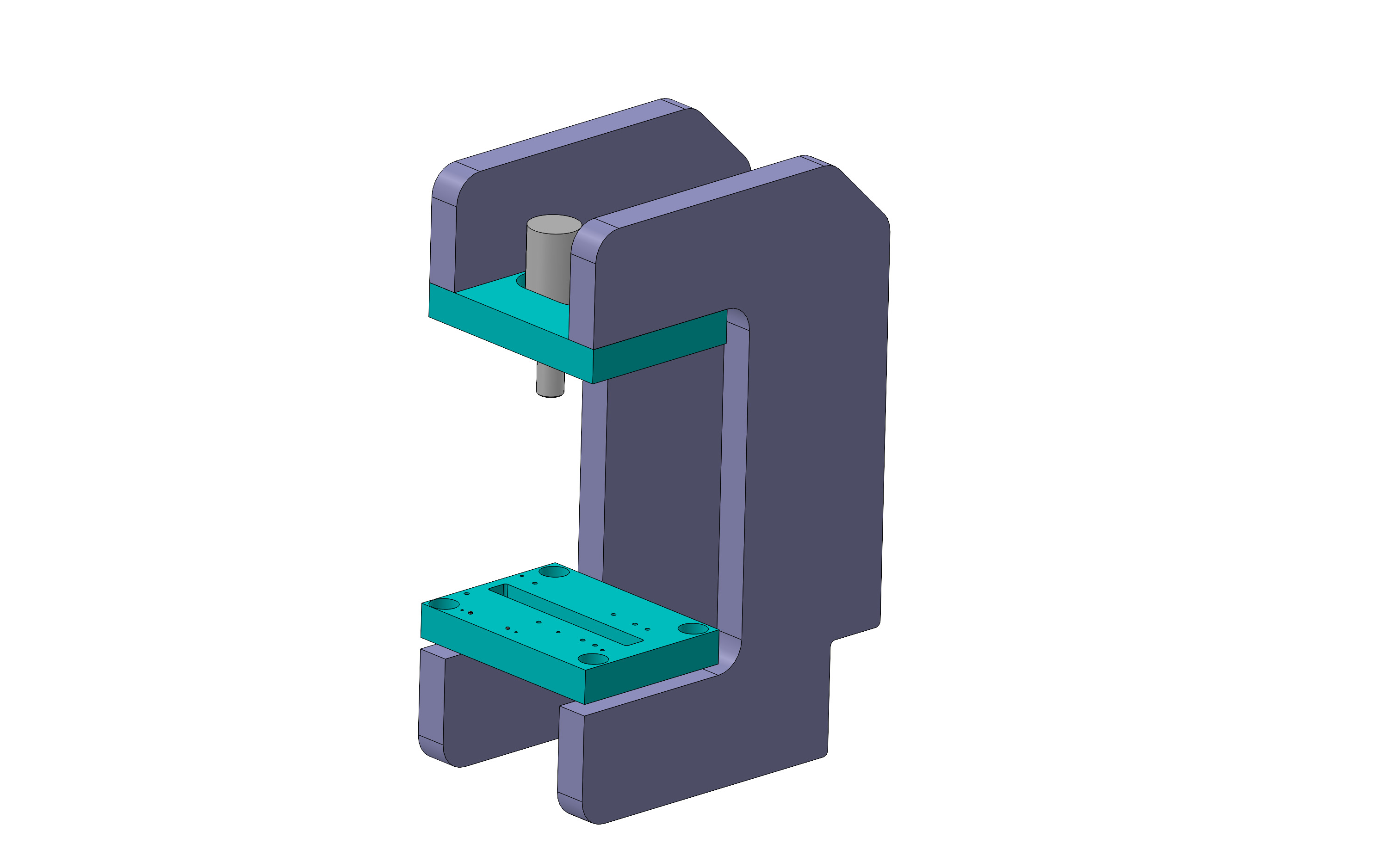

V mislih imamo nekako toko kot na sliki. C stranici povezani samo preko zgornje in spodnje plošče 60mm debele. Zatiči fo10 2 zgoraj in 2 spodajna eno C stranico. 8xM20 vijaki na eno C stranico 4 zgoraj in 4 spodaj. Nič varjeno.

[ELED]

Potreboval bi samo debelino C stranice in materijal stranice. Dimenzijo A in B ter Koliko oslabi dimentija C in D.

[Žerjavar]

Koliko oslabi dimentija C in D.

O slabljenju se ne pogovarjam, konstrukcija mora biti dovolj močna za vse možne obremenitve.
Prav gotovo ji še manjka neka ojačitev, da se stranici paralelno ne nagneta (bočne sile).
Čemu služi izrez C, D Na tem mestu je konstrukcija trdnostno kritična.

[ELED]

C in D je sprostitev za električni kanal.
Prečno povezavo lahko naredimo na vrhu in odzadaj.

[ELED]

Nekako tako?

[ELED]

Še odzadaj pogled.

[Žerjavar]

Predlagam horizontalno ojačitev po priloženi skici. Ali je sprejemljivo? Upoštevano, da ni nič varjenja. Elektrokanal je zadaj prislonjen.

[ELED]

Zadaj mora biti preša dostopna ne moremo vse zapreti mogoče samo tretino zgornjega dela.

[Žerjavar]

Zadaj mora biti preša dostopna

Čemu rabiš dostopnost? Ali zadaj ali vmes med stranicama? Za stranicami je prostor za širino elektrokanala.
