Nosilnost L konzole

[Žerjavar]

Hm, zdela pa ne razumem najbolje.

Za PC 40 x 20 x 2 rabiš pločevino 3 X 30 x 40 ( 30 = 20 x 1,41). Vstavljena je med poševna odreza obeh cevi tako da zapira obe cevi.

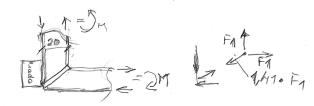

Upogibni moment zaradi teže klime se odraža v PC kot dvojica (nateg in tlak) sil v stranici na razmaku 20 , kar se odraža kot nateg v vstavljeni pločevini širine 30 mm. Tak spoj je upogibno enako močan kot cev.

[domenc]

Hm, upam da sem zajel bistvo sedaj?

Se enkrat prilagam skico.

Hvala,
Lp domen

Se opravičujem če sem malo bolj trd pri tem

[Žerjavar]

Se opravičujem če sem malo bolj trd pri tem

Kdor prizna, se mu pol oprosti.

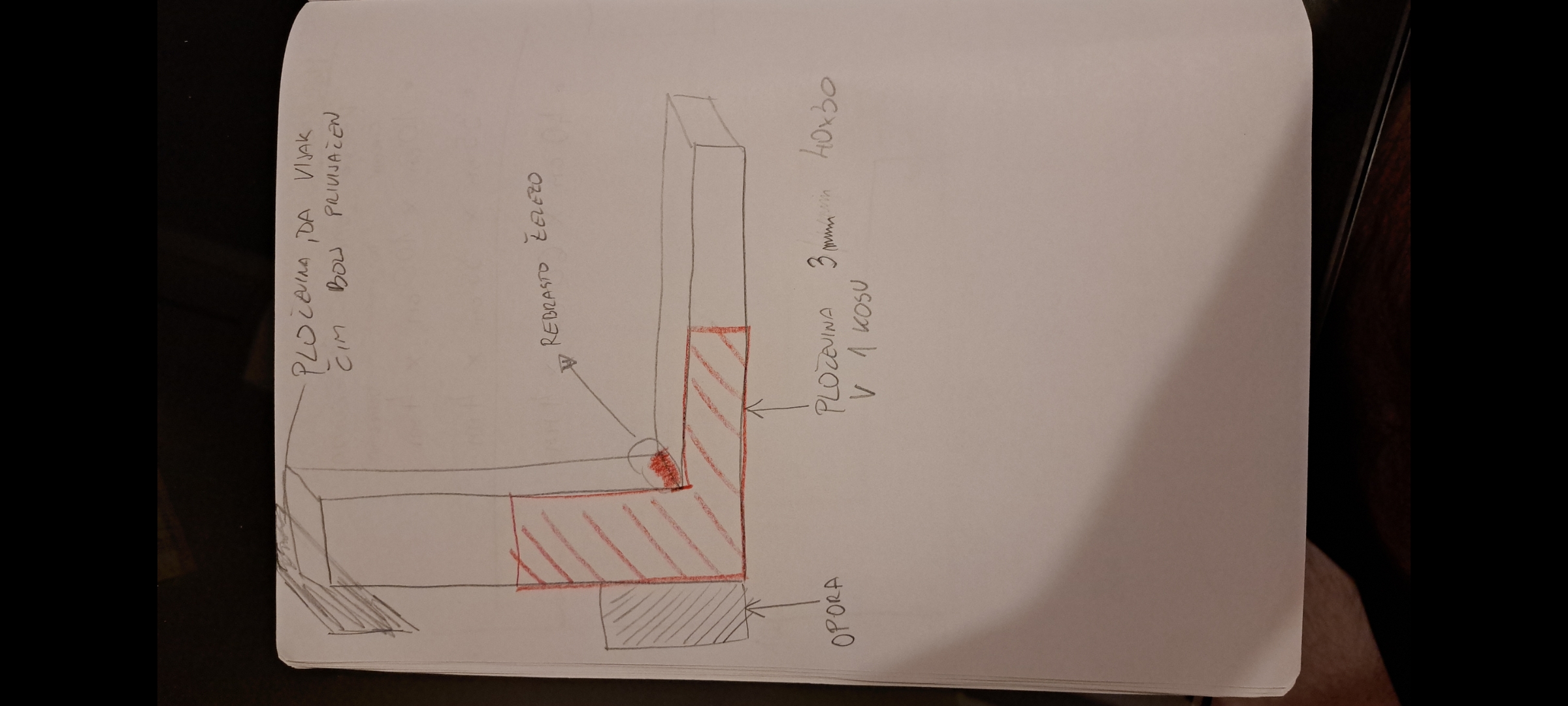

Svetoval sem pločevino debeline 3 mm velikosti 30 x 40 mm, ti pa uporabiš znatno večjo in ob cevi, namesto med cevema. O rebrastem železu do sedaj ni bilo nič govora.
Moja skica je stranski pogled, kot je sestavni del načrta. 3D pogled je potreben le za laike, ki nimajo veze (pojma) s strojništvom.

[domenc]

Glede rebrastega sem zastopil en post v tej temi, da bi bilo ga fajn dati

Potem je mišljeno takole? L kotnik 40x30x3mm z notranje strani?

Hvala,
Lp domen

[Žerjavar]

L kotnik 40x30x3mm z notranje strani?

Ne LP (kotnik) ampak pločevina (ravna, pravokotna); Ne znotraj ampak vmes-
Fotke ti ne morem poslati, ker imam v takem spoju pločevino obrušeno in vse skupaj pobarvano. Izgled je enak, kot poševni spoj brez ojačitve.

[Demz]

Lej, to je inženirska finta, da prerazporediš pomembne sile v kritični točki konzole enakomerneje na vse stene profila, ki konzolo gradijo.

Konzola je VEDNO nosilec, ki je obremenjen asimetrično. Zato so obremenitve v neki točki (pri tebi točno na spoju med vertikalo in horizontalo) zelo velike in bremenijo predvsem bočni strani (20 mm). Ko daš vmes ploščico s širino 30 mm (30 mm je približek rezultata pitagorovega izreka diagonale pravokotnega trikotnika s katetami 20 x koren iz 2, - torej = 28,2 mm), torej preneseš obremenitev tudi na druge stene, ki so bile do sedaj bolj kot ne pasivne.

Vzameš pravokotno cev 40 x 20 , jo prerežeš pod 45° (tako kot si predlagal) in vmes vstaviš ploščico d=3 mm, ki bo razbremenila spoj. Zakaj 3mm? Zato da imaš v preseku vsaj toliko materiala kot ga je v preseku 40x2 (debelina stene cevi).

Slike pa ne morem nalimati, ker sem nekje v ().

Pa še, glej da bodo vari prevarjeni ! Sicer niso vredni nič. V bistvu še manj, bolje da jih ni. Torej vari prevarjeni!

[domenc]

Aha, tnx za podrobno razlago.

Torej bi tole moral naresti predno sta bili cevi zvarjeni skupaj (bdrugič moram prej povprašati predno kaj delam).

Torej dejansko pride pločevina med obema spojema in prideta oba dela PC navarjena na to pločevino?

V kolikor pa recimo nebi dal narazen zvarjene PC, a bi bila kaka varianta tudi ok - kar sem delal skice (poševnine, bočno varjeni kotniki na PC ) ?

Vsem skupaj hvala za te informacije.
Lo domen

[Demz]

Mah, lahko daš v kot neko rebrasto ojačitev, če imaš plac. Npr. trikotnik 40x40 ...
Prav je, da narediš spoj v redu, ker gre za dinamično obremenitev, klima med delovanjem precej vibrira. Za 50 kil ne potrebuješ nevemkwa, mora pa bit stoprocentno, da ne bo nekdo potem naokoli švedral in pripovedoval z buško na buči ...

[grega09]

Tisto vibriranje je bolj brenčanje na osnovno obremenitev, ki je teža klime. Bolj strokovno rečeno - kapa faktor je skoraj 1, kar pomeni skoraj čisto statično obremenitev. Ker smo inženirji, je to kar 100% statična obremenitev...

[Žerjavar]

(30 mm je približek 20 x koren iz 2, - torej = 28,2 mm),!

Še malo picajzlanja: za lep izgled mora biti pločevina širine 20 * 1,41 + 2 * 0,71. Na notranji strani bo začetek poravnan s konci profilov (ni idealen notranji kot, je bližje zaokrožitvi), na zunanji strani bo nekaj čez konce in se malce obrusi, da se oblikuje lep ogel (ali majhna zaokrožitev).

[Demz]

Ok, potem pa še napiši, da naj vari po TIG-u, da bo imel var zanesljivo prevarjen. Po MAG- ne bo imel. Pri debelinah sten 2 in 3 mm še ni treba pripravljati zvarnih robov ...

[Žerjavar]

Ok, potem pa še napiši, da naj vari po TIG-u, da bo imel var zanesljivo prevarjen. Po MAG- ne bo imel. Pri debelinah sten 2 in 3 mm še ni treba pripravljati zvarnih robov ...

To pa ti bolje svetuješ. Zame je vedno bilo važno, ali je možno zvariti v potrebni kvaliteti , postopek me ni zanimal.

[domenc]

Hvala za vse nasvete in potrpežljivost.

Lp domen

[Žerjavar]

Hvala za vse nasvete in potrpežljivost.

Ali to pomeni, da boš naredil po svoje in se izognil morebitnim pripombah o izboljšavi ali neprimerni izvedbi?

[domenc]

Upošteval sem naslednje:
- zgornji del PC našvasana na jekleno ploščico, da je ploščica privita v špirovc (da je nosilnost samo v stigu - upam, da sem prav povedal)

- na spodnjem delu PC - podaljšana in narejena opora na zid (da ni v luftu zadaj) (+ tudi to vijačeno v zid)

- ker sem moral narediti podaljšek zaradi opore (zgornji del je lesen in sem podaljšal nekaj 10cm vertikalne PC) je na koncu bilo toliko razmaka, da se je lahko naredila spodnja trikotna opora do sredine horizontalne PC.

Glede ploščice vmes med sami zvarom obeh PC se nisem lotil (vem pa za naslednjič in se bom enkrat malo poigral s takim nosilcem).
