Nadstresek

[tehnik]

Manjka še podatek za plošče za pritrditev stebrov na temelje. Za stebra KC150x4 (140x4) in KC100x3.
Za pritrditev nosilcev kritine bi mogoče raje izbrali ploščato 60x6 namesto kotnikov? Ali ostanemo pri kotnikih?

[Primorec]

Ok, res da sprasujem tukaj za mnenje in sem zelo hvalezen za pomoc, ampak vseeno bi raje dal kak euro vec za steber KC 150...vec prostora za "manevriranje", manj zajebancije...prvotno je bil v planu steber KC 200, zaradi samega izgleda, vsec mi je masiva...
Kar se tice cinkanja cez navoje je pa tako, da se jih po cinkanju se enkrat povrta...sem ze delal tako...naceloma bi slo pa tudi naknadno, pri montazi, bom se razmislil...
Ok, precno lego bom dal tako kot pravite...je pa na vseh treh oz sestih stebrih enak sistem? Spredaj, vmes za lopo ter zadaj? Ostale razporedim po meri....

[Žerjavar]

Manjka še podatek za ....
Za pritrditev nosilcev kritine bi mogoče raje izbrali ploščato 60x6 namesto kotnikov?

Marsikaj še manjkaj. Trenutno rešujemo zapozneli podatek o cinkanju in skritih vijačnih spojih. Vsi podatki o dimenzijah do sedaj so le informativni. Ko bo padla odločitev o končni izvedbi se poračuna vse nosilne elemente z vključno armaturo v temeljih.
Jaz sem za kotnike, pomagajo držati obliko ostrešja (pravokotnik - romboid). Za ostale nosilce kritine so lahko le pločevine.

[tehnik]

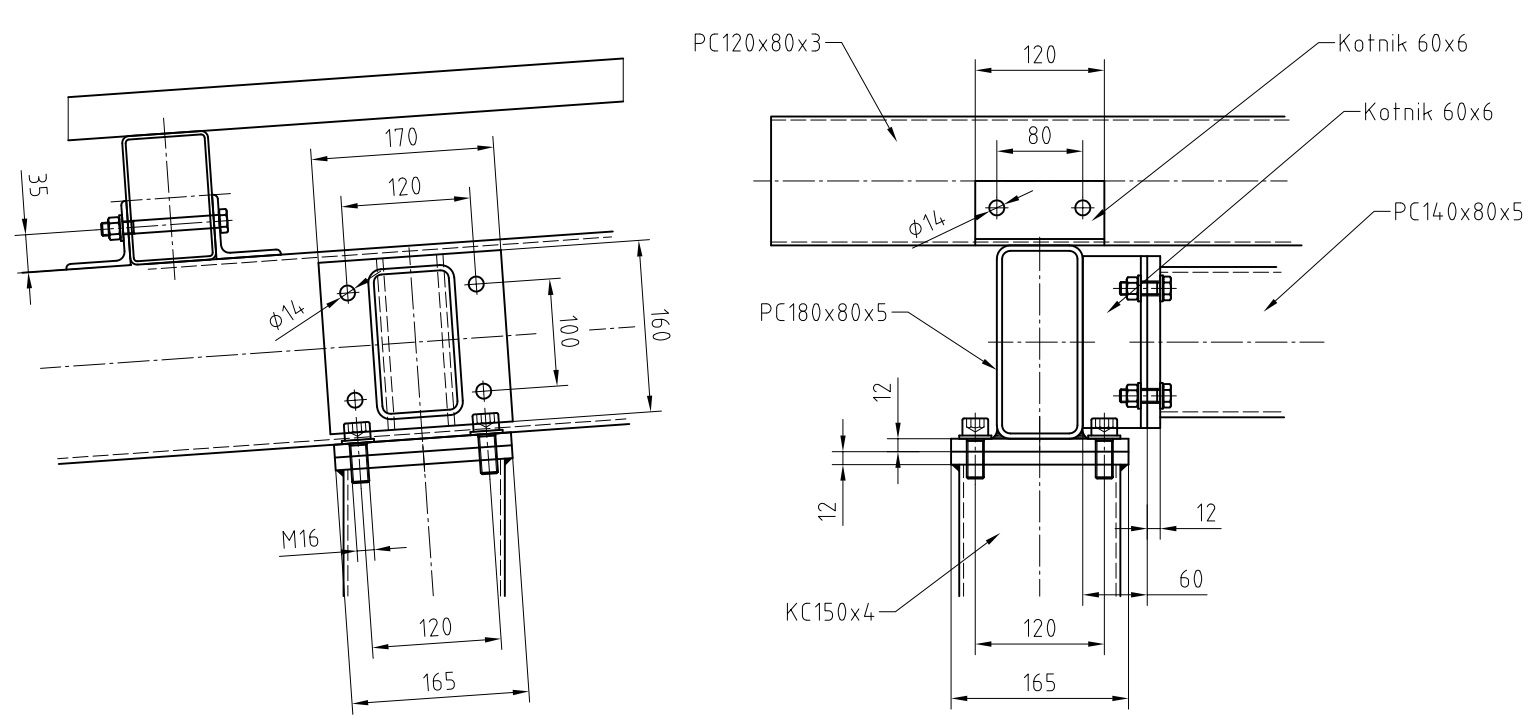

Nov detajl. Za pritrditev stebra sem vzel imbus vjake M16.

[Primorec]

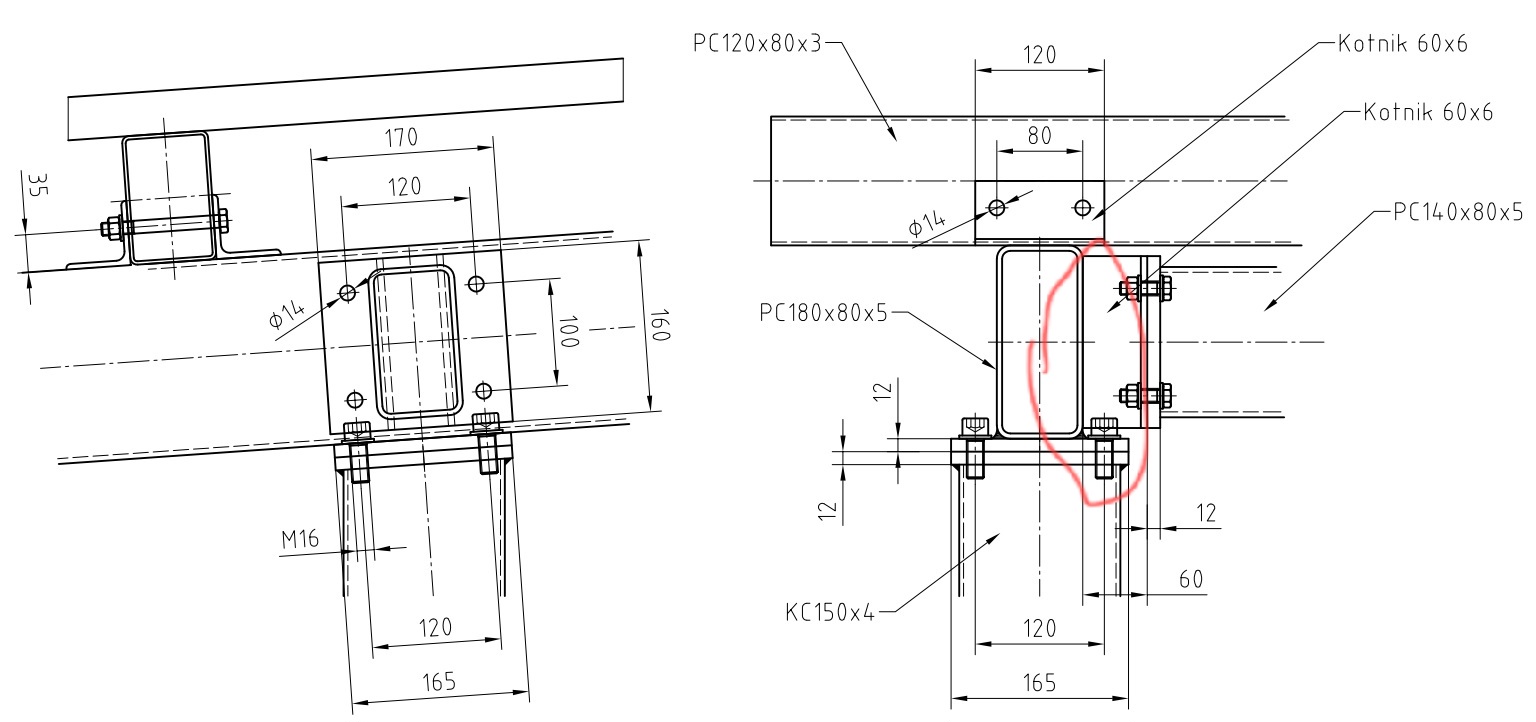

Tukaj kjer sem oznacil z rdeco, bi bilo varjeno?

Zerjavar, povejte ce je potreben se kaksen podatek, da ne bom spet prepozen, hvala

[tehnik]

Da. Kotnik (2x) je zavarjen na cev PC180x80x5. Tloris:

[Žerjavar]

Da. Kotnik (2x) je zavarjen na cev PC180x80x5. Tloris:

Še vedno vztrajaš pri prečni legi? Že kdaj sem povedal, da bo nekaj močnejša podpora kritine prevzela vlogo prečne lege.
Zakaj misliš, da bi prirobica (pl. 12 mm) nad stebrom morala biti večja od stebra?

[tehnik]

Če ni potrebna, je ne bo. Od začetka naj bi bila predvidena. Zato sem jo vključil. Prirobnica nad stebrom je večja, da je prostor za kotni zvar z zunanje strani. Vi naredite preračun za celoten detajl pa ga potem narišem.

[Žerjavar]

Prirobnica nad stebrom je večja, da je prostor za kotni zvar z zunanje strani. Vi naredite preračun za celoten detajl pa ga potem narišem.

Varjena bo 4 (5) mm pločevina na 12 mm. Če sta poravnani in brez žlebljenja za var, se bo dovolj prevarilo in se nazadnje lahko navar obrusi in poravna elementa, da se prehod s tal ne opazi.
Start detajlnega izračuna bo, ko bodo dogovorjeni vsi vijačeni spoji. Sem že od mladih nog vajen, da delam približen račun, ko pa so načrti gotovi je na vrsti končni detajlni račun. Sledi lahko še popravek načrtov.
Prečna lega pa je ostanek in ponavljanje sosedovega lesenega nadstreška. Ni narobe, stebra morata biti zgoraj povezana za prenos osne sile in upogibnega momenta.

[tehnik]

Povezava stebrov (prečna lega) bo verjetno PC 80 x 140 x 5. Pritrdiš podobno kot imaš predlog za nosilce kritine, s tem da uporabiš kotnika LNP 60 x 6 ter dva vijaka M12, 5.5, na razmaku 100 mm. Razporedi ostale nosilce kritine na razmaku manj kot 160 cm.

Nosilci kritine so PC 80x120x3. Prečna lega je PC 80x140x5. To je razlika v višini 20mm, če sta obe položeni na vzdolžno lego PC 80x180x5.

[Žerjavar]

Nosilci kritine so PC 80x120x3. Prečna lega je PC 80x140x5. To je razlika v višini

To bi res bila razlika. Sem pa nekje tudi napisal, da je višina močnejše podpore kritine nad stebroma enaka ostalim podporam. Sem pa tudi napisal za vse dimenzije do sedaj, da so informativne (nikakor dokončne) - so pa uporabne za risanje skic detajlev..

Povezava stebrov (prečna lega) bo verjetno PC 80 x 140 x 5. Pritrdiš podobno kot imaš predlog za nosilce kritine

Verjetno. Tudi močnejša podpora kritine, ki prevzema funkcijo prečne lege še ni dokončna.

[tehnik]

Nova skica s prečno lego kot nosilec panelov.

[Žerjavar]

povejte ce je potreben se kaksen podatek,

Potrdi podatke iz priložene skice. Predvsem razpored podpor kritine.

[Primorec]

Potrjujem podatke, tudi nosilci kritine stimajo v redu....edino L lege = 775...se pravi 10cm krajsa od skupne dolzine kritine? To pomeni, da je spredaj 5cm in zadaj 5cm krajsa od kritine?

[Žerjavar]

..edino L lege = 775...se pravi 10cm krajsa od skupne dolzine kritine?

Tudi tu mora svoje povedati krovec, odvisno, kako bo izvedel zaključek kritine na obeh koncih. Spodnji rob lege je dobrih 300mm nižje od kritine. Verjetno ne bo obroba tako široka (visoka), da bi pokrila ves konec lege. Tudi na nizki strani je možno, da bo skril žleb za vodo pod obrobo in bi lega v dolžini kritine bila v napoto.
