Samogradnja toplotne črpalke

[glavca1]

Evo, zadeva je taka, skoraj vse je že uštimano, zunaj so dve zunanji 3.5kw enoti, ki bodo vezani vzporedno, zalogovnik bo jutri končan, zato rabim nujno informacijo, da dokončam kondenzator, ker bo v kratkem zadeva zalita z vodo ...

Do zalogovnika imam potegnjeno 6mm in 12mm cev, sedaj pa moram izračunati dolžino kondenzatorja. Kako se ga izračuna ali je to bolj stvar izkušenj... Osebno se nagibam navitja cca 25m fi 10 bakrene cevi ? Kako sama velikost kondenzatorja vpliva na samo TČ in pomembnost pravilne dolžine na delovanje. Kondenzator bo namešen na prirobnici na dnu 1000l zalogovnika, max temperatura na vrhu pa cca 50 C, kjer je tudi potopljen 80l boljer s sanitarno vodo. Se kje dobi kaka pametna knjiga o izračunih tč ?


l.p. Jože

[croco]

Praksa pravi za izmenjevalnik plin voda gre od 0,3- 0,4 m2 površine cevi na 1kW toplotne moči.

[glavca1]

Praksa pravi za izmenjevalnik plin voda gre od 0,3- 0,4 m2 površine cevi na 1kW toplotne moči.

Hm, ne da ne verjamen na besedo, samo malo veliko se mi zdi 65m cevi za izmenjevalec 7kw.... ali pač ?

Koliko je navil cevi pa snake ? Izkušnje, mogoče kako naslov da se zmenimo zasebno ?

[sassapo]

Praksa pravi za izmenjevalnik plin voda gre od 0,3- 0,4 m2 površine cevi na 1kW toplotne moči.

Hm, ne da ne verjamen na besedo, samo malo veliko se mi zdi 65m cevi za izmenjevalec 7kw.... ali pač ?

Koliko je navil cevi pa snake ? Izkušnje, mogoče kako naslov da se zmenimo zasebno ?

Jaz imam 50m 1/2" 12,7mm nikljanega CU v zalogovniku 650L z integriranim bojlerjem sanitarne vode 150L. Od 3/4 višine do dna. Grelna moč 7,5kw Zadeva deluje več kot odlično!
PS. izmenjevalec navij v enem kosu, brez deljenja, pa na razmak vsaj 0,5cm med ovoji ne pozabi
Če ti bodo klime delovale tandemsko ne pozabi nepovratnih ventilov, pa še tako se ti lahko zgodi da bo ena drugi ukradla olje. Kaj sledi tako veš. Bolje, da vsako priklopiš na svoj izmenjevalec

[sassapo]

[/img]

[glavca1]

Točno to sem rabil... verjetno si mislil na razmik med različnimi serijami ovojev in ne korak ovoja...?

1. Kako, da si uporabil nikljano bakreno cev ? Ker je pač bila na voljo ali je kak drugi razlog?

2. Mi lahko poveš gaberitne mere navitja ? Sam imam prirobnico 105 mm in možno dolžino navitja kakih 70 cm in sicer čisto pri tleh zalogovnika, bom prilepu sliko, samo nimam digitalca doma...

3. Imaš kako skico, kam postavit nepovrtatni ventil.... Kaj če bi dal kak oljni lovilec vmes ? 2 kondenzarorja nista možna, ker imam že cevi pod fasado...

4. Bi kaj vplivalo na prenos toplote(povečalo), če bi dodal kaka rebra z bakrene pločevine ? Verjetno nebi bilo smisla, ker je slabši prevodnik plin in bi bilo smoterno edino notranjo orebrena cev ...





Sam imam skoraj dokončan 1000l zalogovnik (samo še zavarit imam gornji pokrov, zmanjkalo včertaj kako uro) z potopljenim boljerjem in 25m bakreno spiralo, zdaj pa treba še uštimat kondenzator, da ga lahko zalijem, zato tudi sprašujem ...


Sicer se sedaj ne mudi drugega kot izvedba kondenzatorja, ko bo zalogovnik narejen in priklopljen (kak teden) vabim na eno Home made TČ partij v vikendu, kjer razvijam ves projekt... častim svoje vino pa kupim ribe in čevape za cvret na granitu v zameno in izmeno kake uporabne informacije... Imam tudi ene dva kolege ki so vsi po vrsti energofeni Več glav več ve, zato hodim v zevnik reševat križanke... Aja, lokacija je dolenska, sicer pa to bolj malo igra vlogo v državi, ki jo koka preleti dva dana....



Nič, bo spet treba odlistat kakega zelenca za bakar,.... dnar kar puhti...

[sassapo]

Točno to sem rabil... verjetno si mislil na razmik med različnimi serijami ovojev in ne korak ovoja...?

1. Kako, da si uporabil nikljano bakreno cev ? Ker je pač bila na voljo ali je kak drugi razlog?

2. Mi lahko poveš gaberitne mere navitja ? Sam imam prirobnico 105 mm in možno dolžino navitja kakih 70 cm in sicer čisto pri tleh zalogovnika, bom prilepu sliko, samo nimam digitalca doma...

3. Imaš kako skico, kam postavit nepovrtatni ventil.... Kaj če bi dal kak oljni lovilec vmes ? 2 kondenzarorja nista možna, ker imam že cevi pod fasado...

4. Bi kaj vplivalo na prenos toplote(povečalo), če bi dodal kaka rebra z bakrene pločevine ? Verjetno nebi bilo smisla, ker je slabši prevodnik plin in bi bilo smoterno edino notranjo orebrena cev ...





Sam imam skoraj dokončan 1000l zalogovnik (samo še zavarit imam gornji pokrov, zmanjkalo včertaj kako uro) z potopljenim boljerjem in 25m bakreno spiralo, zdaj pa treba še uštimat kondenzator, da ga lahko zalijem, zato tudi sprašujem ...


Sicer se sedaj ne mudi drugega kot izvedba kondenzatorja, ko bo zalogovnik narejen in priklopljen (kak teden) vabim na eno Home made TČ partij v vikendu, kjer razvijam ves projekt... častim svoje vino pa kupim ribe in čevape za cvret na granitu v zameno in izmeno kake uporabne informacije... Imam tudi ene dva kolege ki so vsi po vrsti energofeni Več glav več ve, zato hodim v zevnik reševat križanke... Aja, lokacija je dolenska, sicer pa to bolj malo igra vlogo v državi, ki jo koka preleti dva dana....



Nič, bo spet treba odlistat kakega zelenca za bakar,.... dnar kar puhti...

Sem vedno za

Glej, jaz sem bakreno cev (dal sem jo nikljat zaradi boljšega občutka) navil v zalogovnik po obodu. Zalogovnik fi 600, ovoji fi caa. 530).Začel sem cca 40cm od vrha pa do dna. S tem dobiš efekt polzeče kondenzacije, kar pomeni visoko temp.
vode na vrhu in istočasno zelo dober izkoristek. Cevi sem speljal skozi luknje na obodu zalogovnika in šele zatem zavaril pokrova. Distančnike za delitev ovojev dobiš sedaj plastične, sam sem delal bakrene.
Na standardno prirobnico, fi 180 ne moreš instalirat več kot 5KW in še to samo z rebrastim izmenjevalcem, ki ga lahko kupiš pri termotehniki.
Obe klimi bi jaz vezal na en termoexpanzijski ventil, kapilari in 4 potni ventil bi pa odstranil. Če nimaš inverterskih?? Na sesalni strani pa obvezno zbiralnik in iz njega v enakih merah do obeh kompresorjev.

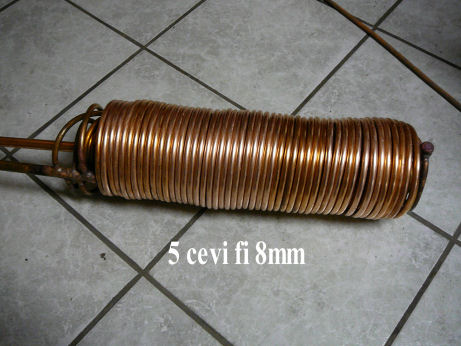

PS. tvoj kondenzator kot ga imaš na sliki tak na uč. max 2kw ob solidnem delta T-ju. Brez delilne glave ti pa itak zadeva ne bo dobro funkcionirala.
Sorči, če sem te razočaral, ampak mislim, da je vseeno bolje da zadevo prodaš za star baker kot pa vgradiš.

[damo]

si lahko pridem ogledat projekt? narediti mislim zelo podobno zadevo, nekaj je že narejeno, ostalo še čaka. seveda s kakim pivom, če kdo ne mara cvička

[damo]

[snake]

Mogoče ni čisto s temo, ampak... bo mogoče komu v ...

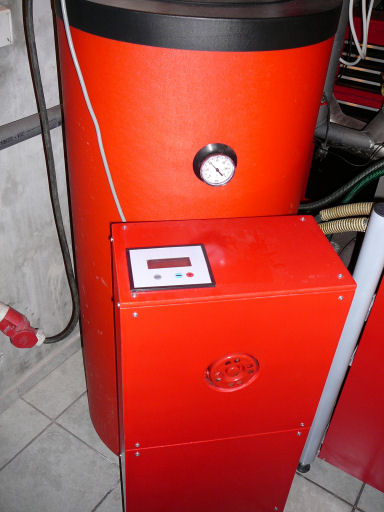

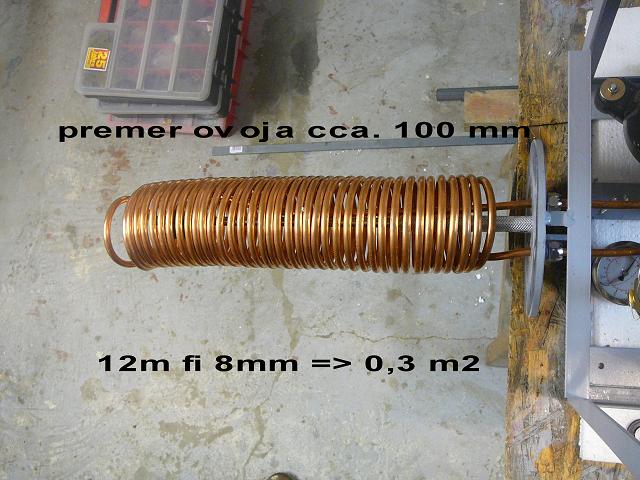

Nekaj slikic Cu izmenjevalnika za ogrevanje vode (v bojlerju). Moč TČ cca. 2,x kW. Stvar deluje solidno (vsaj po moje).


Cu izmenjevalnik.



V delu.



Skoraj končano.

Kje so čevapi? ...

[magic]

[/img]

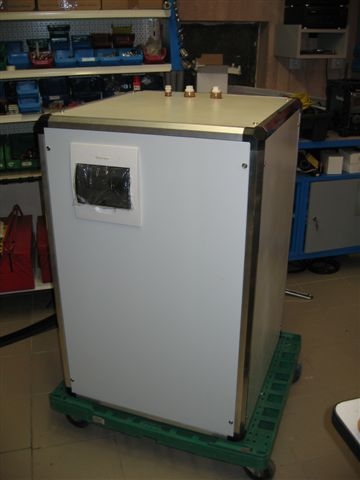

Lepo ohišje, če ni skrivnost kdo ga je izdelal?
Kje se dobijo profili?

[sassapo]

Vse razen polnil sem izdelal sam. Profile dobiš pri IDEAL PROFILI Gomilsko

[snake]

Lepo sassapo!

Ali je naprava že v delovanju?
Če deluje me zanima, če ni skrivnost (lahko na zasebno pošto):
- plin,
- kompresor,
- velikost izmenjevalnikov,
- pritiski plina pri neki temp. vode (naprimer: 40stopinj)
- poraba kompresorja pri neki temp. vode (W)
- temperatura plina v kondenzator,
- temperatura plina iz kondenzatorja,
- temperatura plina v uparjalni,
- temperatura plina iz uparjalnika,
- temperatura vode,
- pretok vode...

Mogoče pa sem preveč radoveden?
V zameno ponujam svoje podatke/izkušnje!

[sassapo]

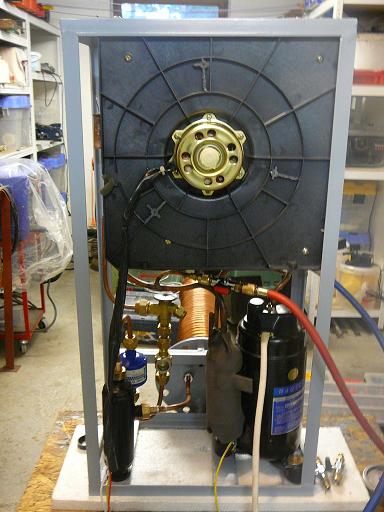

Snake, na prejšnji strani imaš slike notranjosti.
Kompresor je copeland zh 56, izmenjevalci swep b 35-50,
superheater b 10-20 subcoling danfos HE-4.0
Zadeva še ni v pogonu, ko zmontiram izmerim COP poročam

[snake]

Snake, na prejšnji strani imaš slike notranjosti.
Kompresor je copeland zh 56, izmenjevalci swep b 35-50,
superheater b 10-20 subcoling danfos HE-4.0
Zadeva še ni v pogonu, ko zmontiram izmerim COP poročam

Hvala sassapo, slike se mi ZDIJO jasne, ker imam podobno zadevo že doma v delovanju 2 leti+. Vidim tudi, da imaš detektor pretok vode, nek (japonski?) krmilnik-PLC, ali pa se motim?

Zanimajo me še zgoraj navedeni podatki za primerjavo s svojo/mojo TČ (ko bo TČ v delovanju), če je seveda mogoče?
