Stirling

[jozafax]

Bil bi neprimerno srečnejši strojnik, če bi kaj takega naredili na vajah na faxu.

Po ideji na tej strani: http://www.physics.sfasu.edu/astro/cour ... rling.html

sem naredil to: http://www.youtube.com/watch?v=PqH-tpWuJ9g



P.S.: Zadnja dva dneva ga zalaufam vsake pol ure ))


LP, Joža

[G]

Očitno nisi bil na pravi smeri na faxu. Na energetski smeri je v okviru predmeta energetski stroji cela laboratorijska vaja namenjena Stirlingovem motorji.

http://www.fs.uni-lj.si/kes/index.htm?./KES/LTE.html

Drugače, pa pohvale za tvoje delo, očitno dela.

Lp

[frapor]

Tudi jaz sem že pred leti naredil nekaj podobnega. Kar nisem mogel verjeti, da se res vrti. Potem sem pa nekaj delal po Kolinovem načrtu, pa ga žal nisem dokončal.
LP

[smartbuy]

Dobro si to 'spigo' Joža. Tale tvoj 'firtakter'se pa res dobro vrti.
Moj kolega ga je tudi pred kratkim naredil, pa se zadeva ne vrti tak hitro kot ta tu na filmu, ampak dela pa drgač vredu.

[jozafax]

Evo ga, ni mi dalo, sem moral sprobat malo večji toplotnbi tok:

http://www.youtube.com/watch?v=KyQhy3roKHs


LP

[TEO]

Res ti je lepo ratalo, mene pa zanima, kaj si uporabil za notranji bat (displacer), ker verjetno mora biti čim lažji, ter koliko mora biti razlika v premerih med notranjim batom in zunanjo posodo.

LP

[HANZ]

Ali si že kaj meril oddano delo tega stroja?

[jozafax]

@teo: ohlap nekje med 1 in 2 ali celo 3 mm je pri tej velikosti ok.

Displacer je aluminijasta posodica od vege paštete zun. premera 70.3 mm. Notranji premer tlačne posode je 72.7 mm (0.25 litrska posodica od barve). Pokrov tlačne posode je prav tako od vege paštete (ni aluminij) vendar ima enak zunanji premer kot tl. posoda, na dnu pa je lepo vtisnjena, tako da trdno sede v tl. posodo.

To bo tlačna posoda:


To bo displacer, vidi se tudi ohlap:


Pokrov tl. posode (vtisnjen rob spodaj) :


Pašteta:


Po posnetju zgornjih slik, je motor padel z balkona cca 4m globoko na beton, tako da sem lahko posnel še notranjost:


Masten displacer:

[jozafax]

@hanz:

Gornjemu motorju nisem meril moči, bom pa jo temu:

[TEO]

Hvala za slike.
Jaz sem najprej mislil za displacer uporabiti piksno od pive ker je res lahka, ampak podem ne najdem primerne zunanje posode.
Pa oblavi spet povezavo do videa ko boš končal ta 3-valjni projekt .

LP

[Boštjan16]

naj mi nekdo razloži: a displacer je med dnom in pokrovom tlačne posode

[TEO]

Ja lahko bi tako rekli, to je tisti ponavadi večji bat v motorju, ki z dviganjem in spuščanjem skrbi za izmenično hlajenje in spet gretje delovnega plina. Se pravi, ko je dispalacer zgoraj je delovni plin spodaj in se greje, potem, ko se razširi opravi delo in zraven še premakne displacer navzdol ter tako izpodrine zrak ki se pomakne v zgornji del posode kjer se ohladi.
To je enostavno opisano za primer, ko dovajamo stroju toploto oz spodaj, zgoraj pa ga hladimo.

LP

[Boštjan16]

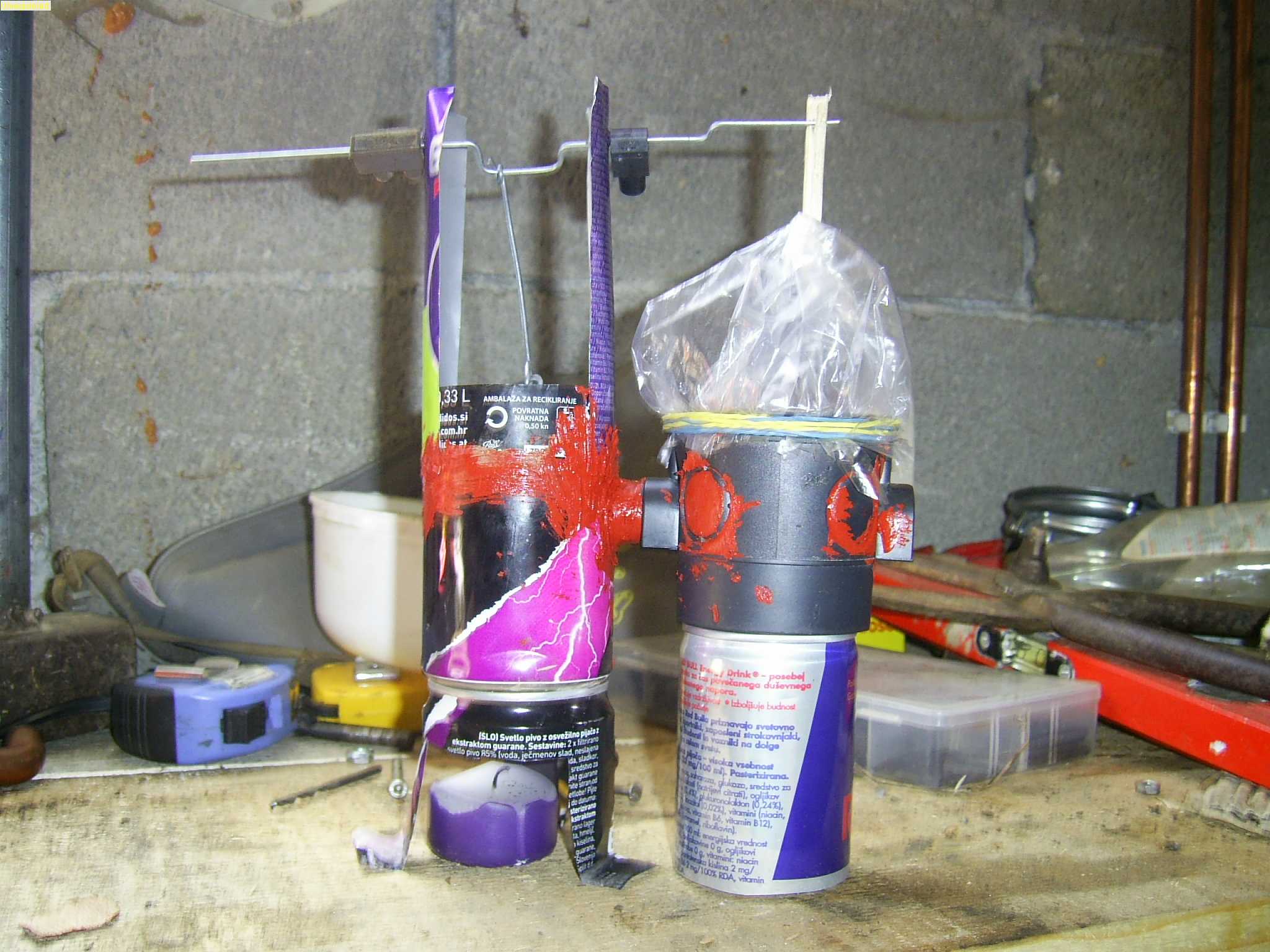

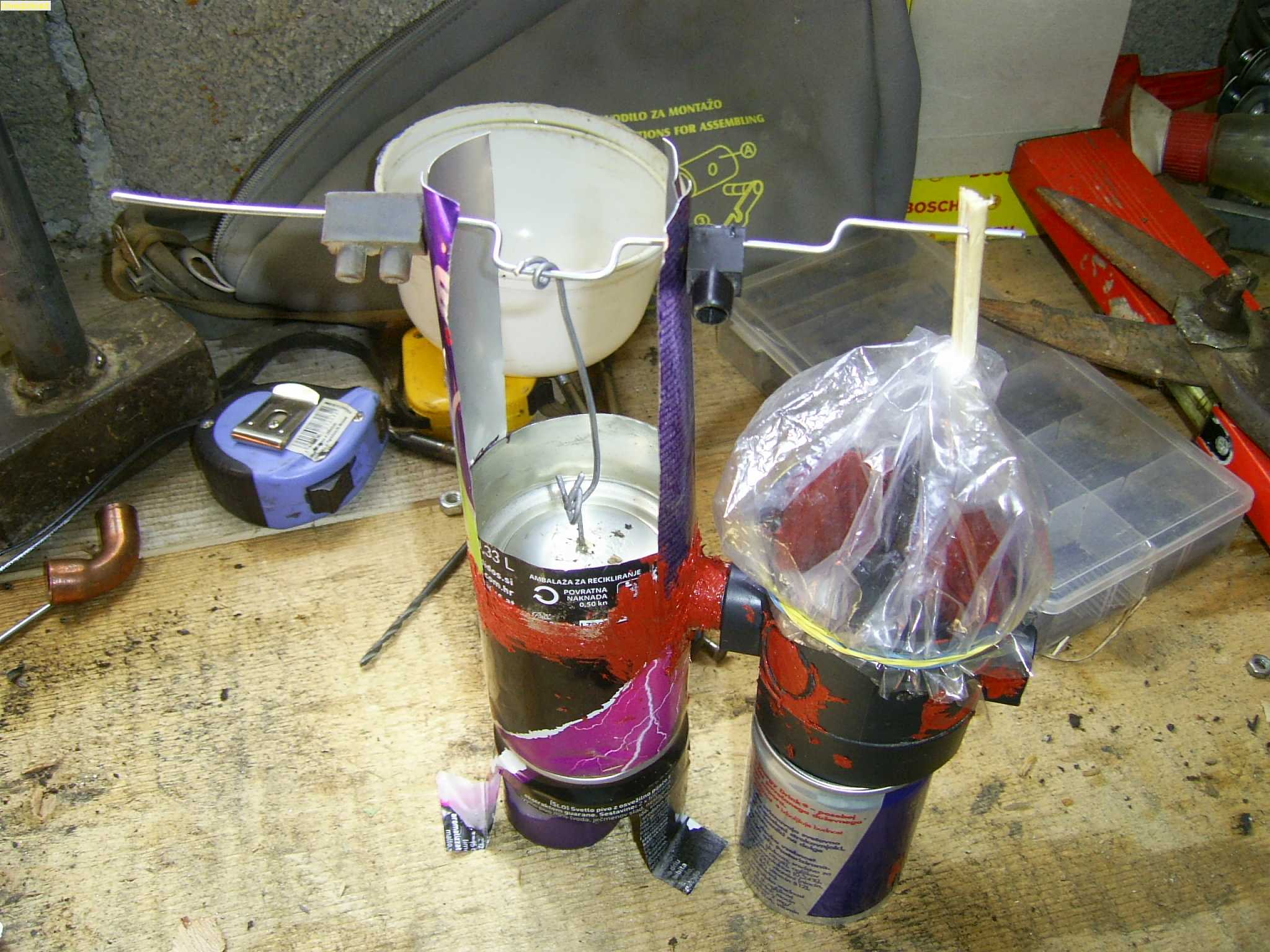

js sem nekaj ustvarjal s pločevinkami od redbulla pa pira pa ni najbol uspelo:





zdaj delam z litersko posodo od barve premera 11cm- ali bo prevelika (?), displacer pa je posoda od barve premera 10,3cm. kako globoka naj bi bila tlačna posoda pri tem premeru? 2,5 palca kot piše v navodilih je meni ful malo

[jozafax]

Delovni cilinder prevelik (poleg delovnega volumna imaš še nekajkrat toliko zraka v motorju, ki ne sodeluje v delovnem ciklu). Raje vzami tisto bakreno koleno, ki leži na mizi.
Delovni bat neprimeren, ekspanzija potiska vrečko navzven namesto navzgor.
Z takšnim majhnim vnosom toplote boš moral vrh tlačne posode hladiti z mešanico ledu in vode (samo zrak ne bo dovolj). Vodilo batnice ni tesnjeno (naredi po načrtu s tulcem), v tl. posodo bo tekla voda.
Manjka vztrajnik.
Motor verjetno povsod pušča.

Literska posoda od barve bo dobra za tlačno posodo, za displ. pa najverjetneje pretežka (če ni iz Al). To sicer lahko rešiš z dobrim uravnoteženjem na vztrajniku, vendar bo trenje na ležajnih mestih roč. gredi veliko.

LP

[jozafax]

Mere v načrtu pač povečaš, mislim da je v načrtu premer tl. posode 6 cm, tako da pomnoži mere z načrta z 2 pa bo v redu.

LP
