Naprava za prebijanje lukenj v pločevino za BNC konektorje

[ALG200]

ja, OK, malo lufta mora bit med trnom in matrico, to ti bodo povedali tile strokovnjaki, da ne bom na pamet rekel , ker te takoj lahko sesujejo. ( če bo kaka tisočinka navskriž ) .. ha

[Demz]

Ja, s trnom nameravam pocentrirati matrico. Pa matrica mora (če sem prav podučen) imeti malo večjo luknjo, tako da bi trn verjetno moral oviti s papirjem ali kaj takega.

Papir je približno 10x predebel.
Pa nisem strokovnjak, samo ubogi penzionist

[vili]

štanjol cigaretnih skatel ima cca .07 mm, en bankpost pa cca .1 mm, samo toliko o papirjih..., zracnost matrica - pestič, je pa funcija kakšen rez želiš "fajnšnit" ali "frajšnit", materiala in debeline pločevine, obstajajo izkustvene - orientacijske tabele, jih pa žal nimam...stari mački orodjarji imajo to v mezincu...

[Deutz]

Gre res za eno trapasto luknjo v aluminij...

..... Edino za matrico bi moral dobiti nekoga, da z žično erozijo naredi luknjo v kaljeno jeklo.

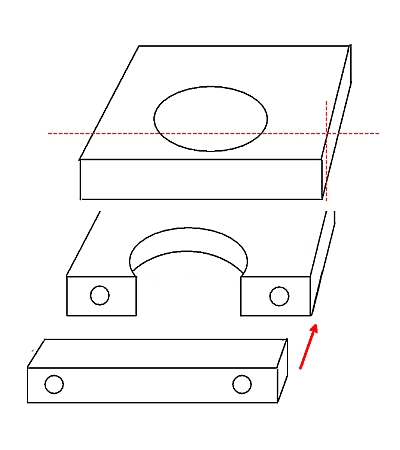

Zdaj pa malo "kmečke" znajdljivosti... ...če gre za "eno trapasto luknjo v aluminij" bo tudi to dobro. Zvrtaj v kos federplate lukno fi 10, odreži in privijači en kos enakega materijala, postavi na kos debelejše pločevine in malo povari okoli... zgornjo ploskvo prebrusi z fleksarco in zakali v olju !!! ...cca 2 uri veselega posla !! ...cena cca 2€


[Demz]

Ok, koliko pa res košta odrez erozija na žico?

Pred kakimi 15 leti sem delal orodje, OCR 12VM, deb. okoli 20 mm in dolžina konture nekje okoli 300 mm. Majster me je užgal kot hudiča, nekih 700 Ejev - še danes punkljasto švedram naokoli itd ..

Je to res tako drago?

[fikus_]

Zračnost pestič matrica tako čez prst za jeklo 2-5 % debeline pločevine.

Ali:
Öhler-Keiser:

Z = 0,5 x c x s x √(0,1 x Tm) (mm) - pločevina debeline do 3 mm

Z = 0,5 x (1,5 x c x s – 0,015) x √(0,1 x Tm) (mm) - pločevina nad 3 mm

s (mm) – deblina pločevine
Tm (N/mm2 ) – Strižna trdnost mat.
c = (0,005 – 0,035 ) - koeficient kvalitete obdelave
c = 0,005 - gladki rez
c =0,035 - bolj grobi rez

[Demz]

Drugače se pa reže luknja nekako konusno, tako da lahko uporabiš oba dela, zunanjega za matrico in notranjega za pestič. Pa bočne površine morajo biti spolirane čim bolj.
