Struženje - adapter

[GregorN]

Pozdravljeni,

potreboval bi manjšo uslugo struženja, je kdo ki bi mi lahko pomagal. Seveda proti plačilu. Za mešalnik Kitchenaid si delam en nastavek in bi potreboval adapter, ki predstavlja tudi obod/ležaj za osnovno osovino, ki je vstavljena v adapter. Več jasnosti bo v načrtih in slikah. Pretirane obremenitve ne bo, prav tako je nato mešalnik postavljen pod kot, tako osovina ne more izpasti ven.

Tale šesterokotnik, pa bi bilo potrebno postružiti v valj, da bi nato vrezal vanj navoj M8.




[GregorN]

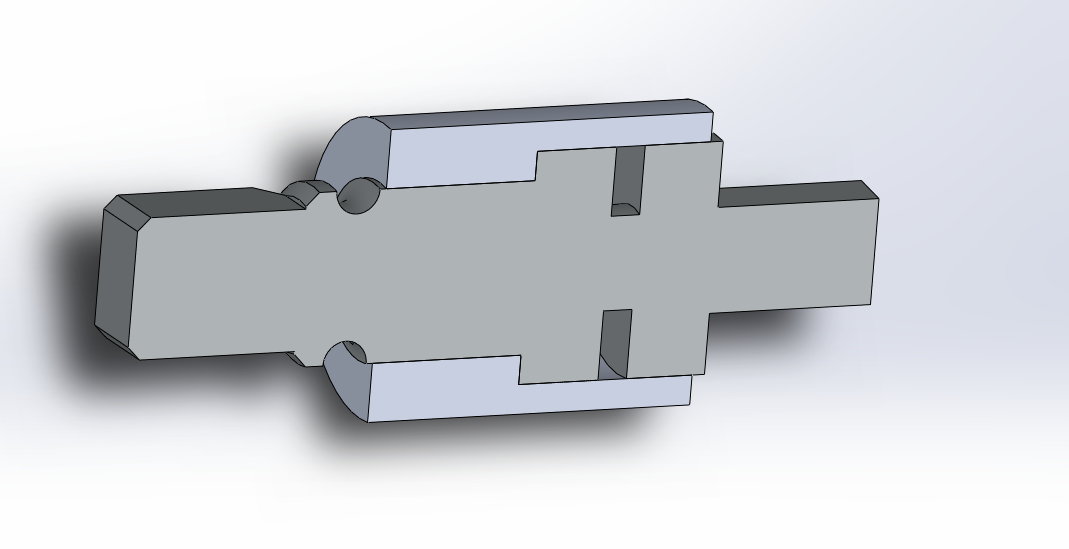

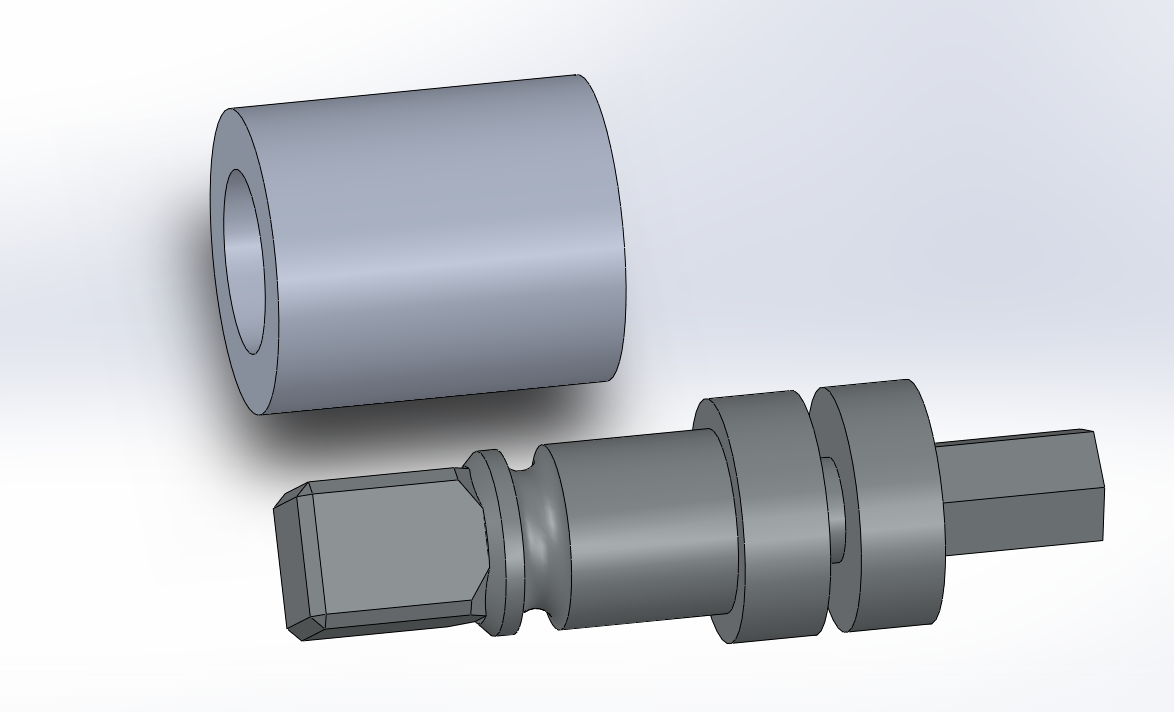

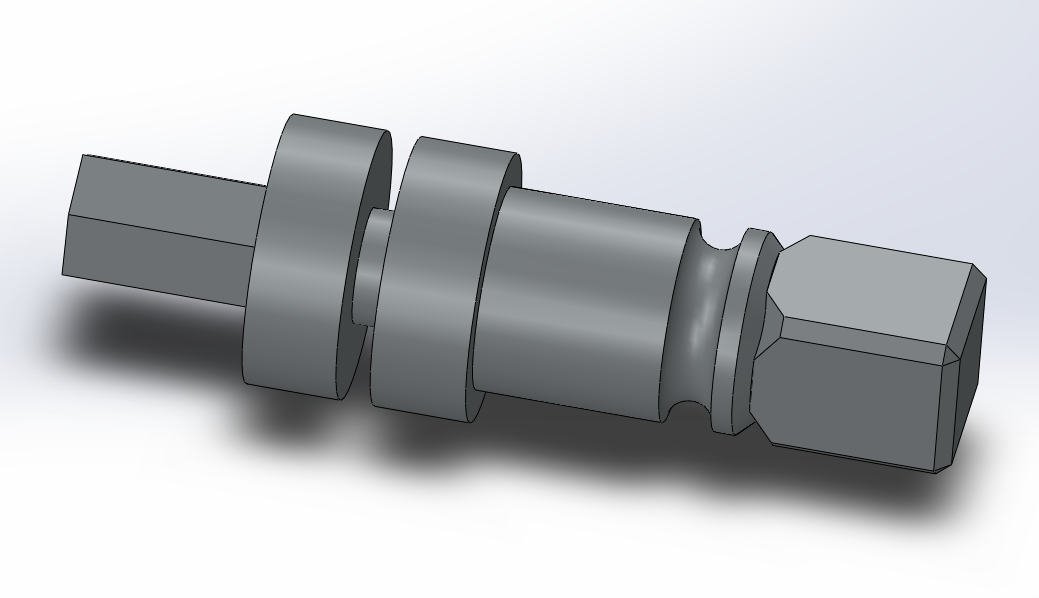

Še nekaj načrtov.



Vse dimenzije v [mm]


[GregorN]

In realnih slik za predstavo.




[gobar]

Pozdravljen ,

če še nimaš narejeno ti lahko naredim . Piši na zs .


Lp
