Naprava za prebijanje lukenj v pločevino za BNC konektorje

[usimoncic]

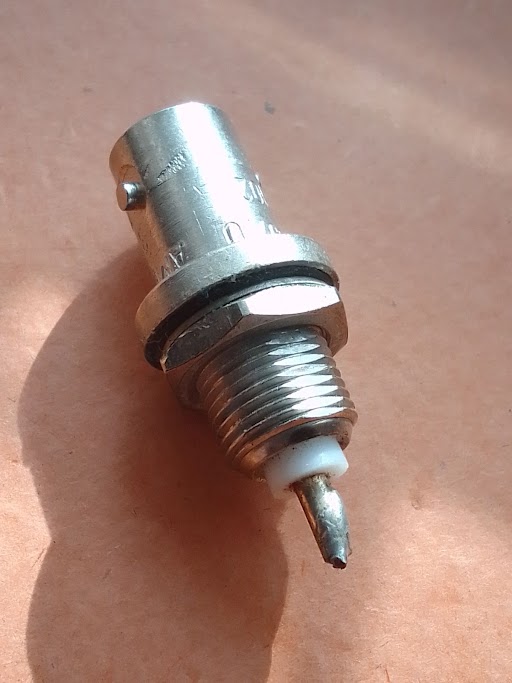

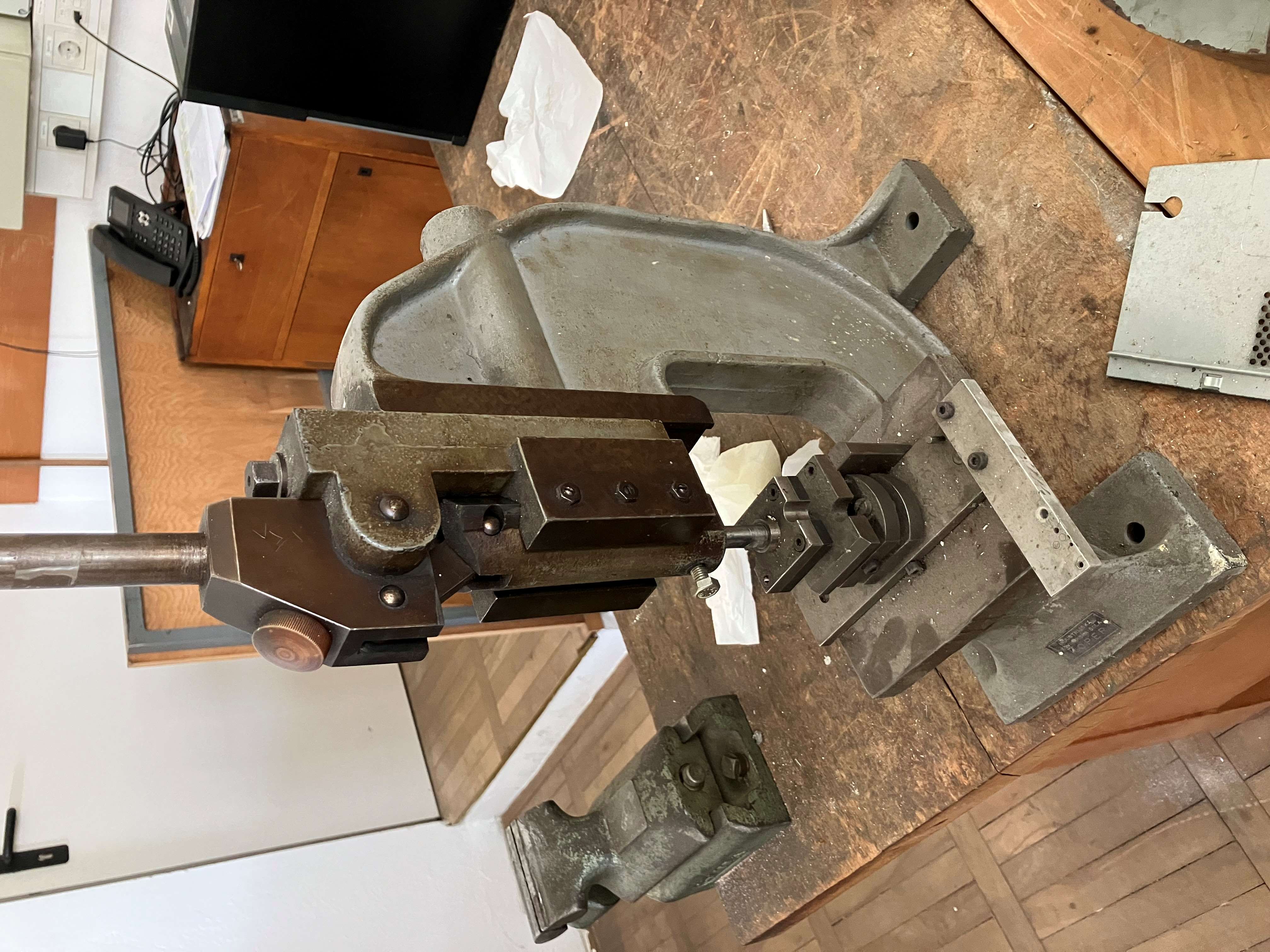

Za izdelavo lukenj v pločevino za BNC konektorje bi rad uprabil knakar. Gre za alu pločevino debeline nekaj mm. Luknja je na sliki v priponki (prirezan ~10mm krog).

Luknja za BNC konektor


Zanimata me dve stvari:
- Se dobi ustrezna matrica in trn za take luknje?
- Se dobi ustrezne priprave, da se tak knakar lahko predela za ročno štancanje malih lukenj, ali bi to moral narediti sam?

Po občutku (ki je lahko napačen), bi tak knakar zagotavljal ustrezno silo. Silo za prebijanje znam izračunati (reda 50kN - če prestriže vse dele luknje hkrati). Ne vem pa kako ugotoviti kakšno silo knakar zagotavlja. Teoretično neskončno ob iztegu trikotnika, praktično je pa verjetno omejena s trdnostjo nekega elementa...

[Demz]

Verjetno bi to dobil pri https://www.mate.com/ , verjetno bo celo njihov standardni izdelek, torej dobavljiv v enem tednu. Toda ne za tvoj knaker. Tvoj knaker zmore kaki 2 toni (20 kN) pogojno (kot že sam ugotavljaš). Če gre res za "nekaj mm" debeline Al.

Pokliči KOPLAS, se bote bolj natančno zmenili.

[vili]

no za prebijanje je potrebna sila tako na blic: gre za nek tau, sila je pa tau krat površina reza, imam prav???

[Demz]

Jaz sem bolj ciljal, da mu orodje ne bo direktno pasalo na knaker. Ta knaker ima luknjo za pestič fi 12 mm, orodje pa nekaj čisto drugega. Bo treba narediti reducir, potem bo pa višine zmanjkalo. Pa še pridržavanje/snemanje ...

Sile bo imel dovolj za Al do 2 mm, za kaj več pa ne. Ok, pa pestič spodbrusiš križ-kraž ... je takoj bolje.

Mislim da - če bo možakar vztrajal na tem knakerju, da bo bolje dati nekemu orodjarju narediti orodje po meri.

[usimoncic]

Hvala za nasvete; verjetno bi res ta knakar lahko samo s custom rešitvijo predelal za prebijanje takih lukenj.

Ne gre za to, da bi vztrajal na tem knakarju. Pač, ta knakar imamo in imamo potrebo po eni napravi za prebijanju D-lukenj. Da se tudi rezkati, a prebijanje bi bilo precej hitreje... Če bi se dalo ta knakar enostavno prirediti, bi šel v to. Če moram dobiti orodjarja, da mi bo zdizajniral in naredil orodje, bo pa gotovo predrago.

[vili]

no eno tako orodje je dobro malo zrisat, glede na mere pločevine??? in pa koliko naj bi teh lukenj bilo??? , da ne gre cisto po metodi APP, ta knaker ima kar velik zev in nebi bilo težav z merami orodja za prebijanje luknje 10mm, glej braz mer lahko samo ugibamo, baba vanga ali pa blaž...

[usimoncic]

S štancanjem nimam dosti izkušenj, tako da ne bi znal izrisati orodja. Standardne matrice in trna nisem našel. Lukenj se ne bi delalo veliko - orodje, ki bi se občasno rabilo, da se naredi nekaj do nekaj deset lukenj.

Če bi se dobilo nek standardni trn in matrico, ter neko pripravo, da se to montira na knakar, bi se cenovno izšlo (recimo pod jurja). Če je pa potrebno nekoga dobiti, da skonstruira orodje in potem orodjarja, da ga izdela, pa gotovo ne bo cenovo sprejemljivo.

[fikus_]

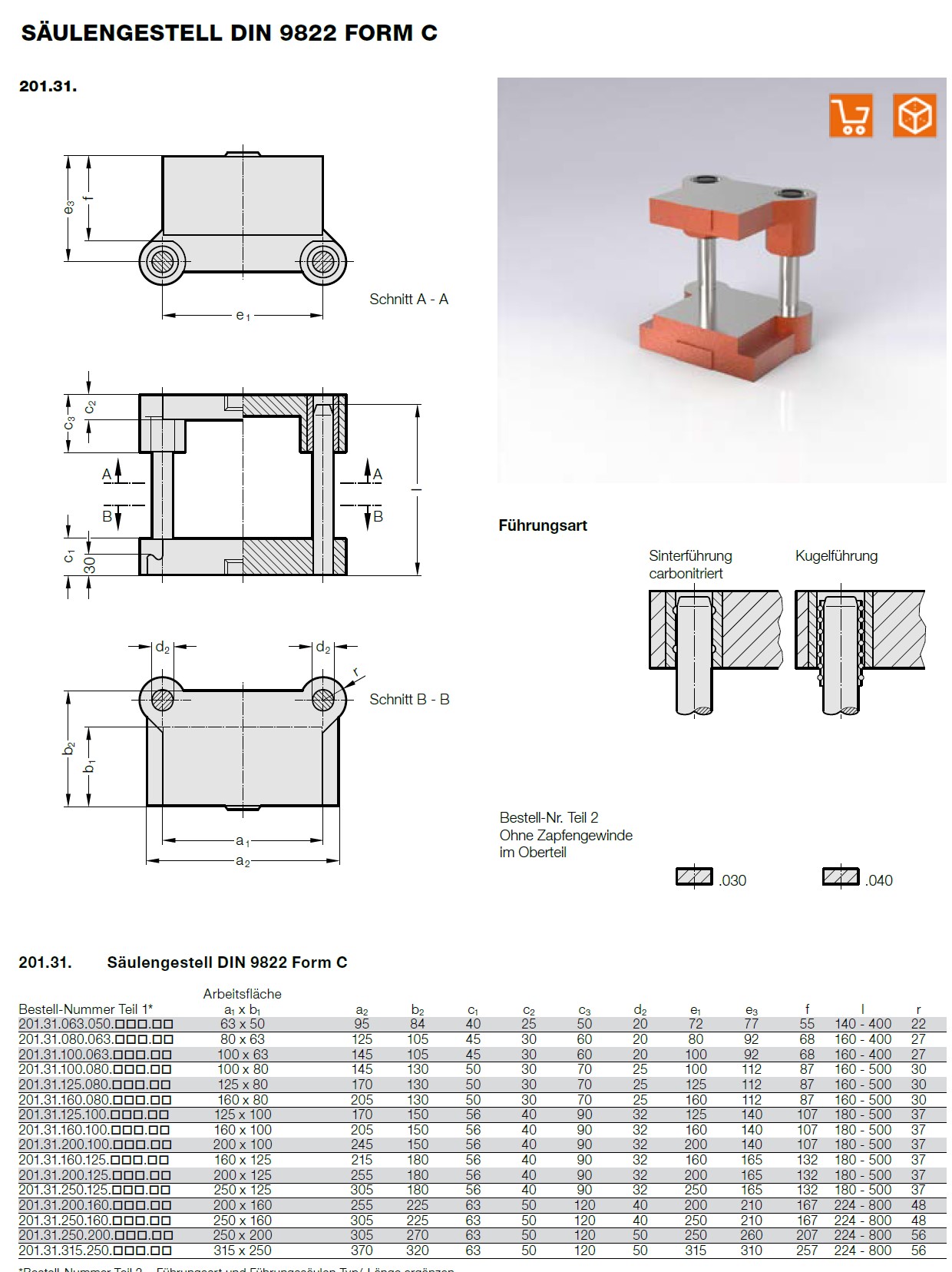

Recimo da bi nabavil nekaj takšnega (to je iz Fibro kataloga), pestič nabaviš fi 10 in ga daš brusiti, spodnjo matrico pa moraš dati delati nekomu na žično erozijo

[Demz]

Ma - poišči nekega orodjarja, najbolje penzionističnega ker ve kaj je to orodje, ter bota naredila tole luknjo za par sto Ejev. Če misliš pa konstruirat in izumljat, pa dizajnirat itd, bo pa res hitro predrago.

Največja ovira pri tem orodju je nastavitev matrice proti pestiču. Vodeno orodje torej, ni pa nujno. Za tistih par lukenj vsake toliko. Ampak - nastavitev je taglavna.

[vili]

eno tako ordje se izdela tako nekako ni pa nujno: osnovna plošča, rezalna plošča (kaljeno), distancne letve, vodilna - snemalna plošča plošča, potem pa pestična plošča in pestič (kaljen), tako smo izdelali kar nekaj orodij..., ja gre pa tudi s "fibro" jarmi...

[Demz]

Glavna težava je, ker gre za knaker. Nimaš manevrirnega prostora in vse bo na mejo. Sila, dolžina hoda, sam prostor za orodje, pa še snemanje, ... Saj gre, toda če bo namensko narejeno. Pa če ne bo orodjar preveč pameten (beri : mora biti stare šole).

Pa gre samo za neko trapasto luknjo fi 10 mm, pa še v aluminij .

Nazadnje ko sem nesel k svojemu staremu orodjarju neko orodje pobrusit, je rekel: "Uuu, pa res že dolgo nismo delali na štancariji". Torej to izvajajo samo še na kitajskem in v pakistanu/bangladešu ?

[usimoncic]

Gre res za eno trapasto luknjo v aluminij, pa v vsaj življenjski dobi jih ne bo prek tisoč narejenih...

Če bi delal po DIY principu: Trn bi načeloma lahko naredil sam iz stebla starega fi10 svedra ali iz HSS okroglih profilov. Za izdelavo trna bi uporabil bit grinder (imam nekaj podobnega, kot je na sliki spodaj). Na stružnici lahko naredim reducirno pušo za montažo trna v luknjo od knakarja. Za snemanje bi tudi lahko sam naredil neko oporo (v delavnici imamo frezar) in jo privijačil na knakar. Edino za matrico bi moral dobiti nekoga, da z žično erozijo naredi luknjo v kaljeno jeklo. Pa nekaj pomoči pri geometriji orodij bi rabil...

Koliko okvirno bi me stalo narediti tako luknjo na žično erozijo?


[ALG200]

Gre res za eno trapasto luknjo v aluminij, pa v vsaj življenjski dobi jih ne bo prek tisoč narejenih...

Če bi delal po DIY principu: Trn bi načeloma lahko naredil sam iz stebla starega fi10 svedra ali iz HSS okroglih profilov. Za izdelavo trna bi uporabil bit grinder (imam nekaj podobnega, kot je na sliki spodaj). Na stružnici lahko naredim reducirno pušo za montažo trna v luknjo od knakarja. Za snemanje bi tudi lahko sam naredil neko oporo (v delavnici imamo frezar) in jo privijačil na knakar. Edino za matrico bi moral dobiti nekoga, da z žično erozijo naredi luknjo v kaljeno jeklo. Pa nekaj pomoči pri geometriji orodij bi rabil...

Koliko okvirno bi me stalo narediti tako luknjo na žično erozijo?

Priponka d-bit-grinder.jpg ni več na voljo

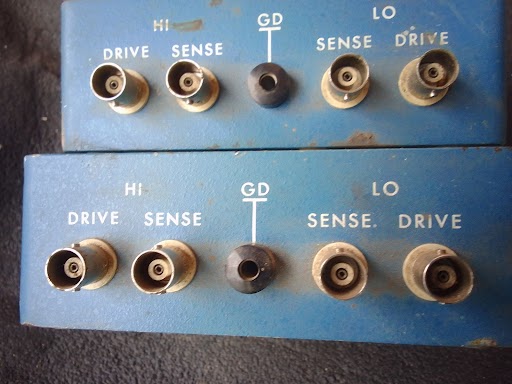

Kdo je reko BNC ? HA HA......

Tako ,kar ti tako naredi čist poenostavljeno, mora to greti brez vodila , sem tako naredil več lukenj kot jih ti nameravaš pa v RF pločevino, premera dosti veččččč, z trnom pocentriral matrico dvignil trn vmes dal pločevino, da se ni dotikala matrice in DRAF. ( da se lepo, ker ti ne boš to delal serijsko šiht.....) Tako da prideš skoz poceni, da si konkurenčen, da ti to ne bo neko finančno breme.

[ALG200]

BNC-čki to so UFB zadevce....še bolji pa SMA in kaj gre preko SMA.....

[usimoncic]

Ja, s trnom nameravam pocentrirati matrico. Pa matrica mora (če sem prav podučen) imeti malo večjo luknjo, tako da bi trn verjetno moral oviti s papirjem ali kaj takega.
