Catia - kako nastaviti standard?

[Mmeister]

Pozdravljeni,
Prosil bi za nasvet, kako v programu Catia V5 nastaviti modul DRAFTING na ISO standard. Catia je originalno nastavljena na pisavo, ki ni ustrezna, kotirne puščice so prazne in odmik kot od refernece prevelik,... -poleg tega pa teh nastavitev ni pod OPTIONS. Ali kdo ve če obstaja kakšen file s popravki / novodili kako program nastavit na naš standard? Za pomoč in nasvete se vnaprej zahvaljujem.

[M38885]

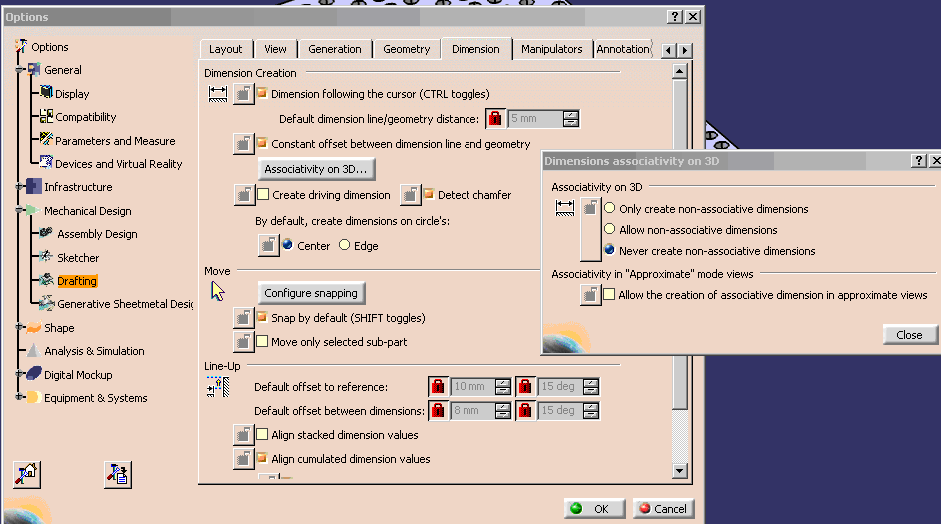

Za ta problem je odgovornih vec nastavitev.
http://www.strojnistvo.com/images/forum ... raft50.gif[/img]

[Mmeister]

Hvala lepa za slike in trud.
Vendar imam pa sedaj drug problem. ANSI standard sem določil na začetnem okvirčku drftinga. Puščice naredi dobre, vendar na poda formatov A(2,3,4,)kot podlage!
Pregledal sem tudi ostale settinge pa si ne moram pomagat, ke si jih ne da spreminjat - tools/standard definition... - vsaj pr men ne, pa tud ISO.xml file ne dopusti sprememb?
Če mi lahko glede tega kako pomagate?

[M38885]

zeljene formate A0....A4 morate najprej importirati(iz Lib) oz. odrpeti Draw v zeljenim formatu.
Nato dolocite nov (prazen)list "papirja".
Kot Ditel 2 dolocite okvir.
Kot Ditel 3 dolocite glavo.
Nato v Part-u konstruirate in vnesete v Draw.S tem obstaja tudi Link v Draw, tako da se vsaka sprememba v 3D prenese v 2D.

[Mmeister]

Hvala za pomoč, bom sprobal. Upam da bo delal tak ko trreba.

[josko007]

še lažje je pa kar spremenit puščice pod properties-dimension line, če imaš čas

Ali kdo ve, če je mogoče s šuniki v Catiji nekaj shraniti v .pdf fajl ali ima katera verzija to možnost?
