CATIA - inštrukcije

[fikus_]

View-->Render Style-->Parallel

[ktm2002]

Še tole vprašanje, potem se bom pa vstavil... do kakih lukenj

Sedaj sem tole naredu



A obstaja kak patern s tabelo, da bi tole razmnožil po drugih. Solidworks, bi sedaj samo patern kliknu, in bi spoznal, da mora še po drugih razporedit.

[M38885]

Haha, dvomim, da bo SW spoznal kaj Vi mislite, ce boste kliknili Pattern.
Res pa je, da se na SW ne spoznam.
V Catiji je to seveda mozno, le kaksen parameter vec je potrebno navesti, oz. imeti nek “red” pri konstruiranju.
Verjetno imate v mislih tole:

[fikus_]

Odgovarjam, tako kot sem razumel, da bi uporabil patern obstoječih izvrtin za patern poglobitev. V Partu tega ni, razen če delaš izvrtine najprej in kar zatem poglobitve ti ostanejo podatki za patern, ki si jih prej vpisal za izvrtine.

Obstaja pa to v assembliju npr. za vijake postavljat v patern izvrtin na partu. Težava pa nastane, ko spremeniš patern v partu in updejtaš assembly, se postavljeni vijaki ne updejtajo!

[ktm2002]

Tule je še ena čist mimo...

Ko naredim eno referenco...

" This constraint is created only temporarily.If you want to make it permanent you neesd to activate the geometrical or dimensional constraint switch before clicking ok "

Zakaj take zadeve , niso že po defoultu vklopljene. In za vsako tako zadevo je 10 minut googlanja.

Tule sem hotel dat, isto mero.

[M38885]

Ne razumen kaj / zakaj naj bi bilo „cisto mimo“, saj ni Catia kriva ce ne izberete pravilnega ukaza, oz. niste vesci tega programa.
Morda bi bilo res najbolje, ce ostanete na SW-ju.
In lep dan se naprej.

[vili]

sem delal s catio nekaj malega, ja recimo en creo to opcijo ima, ko že na eno obstoječe razmnoževanje narediš še nekaj in gre potem z neko "refernco" ali nekaj podobnega..., ja tudi v sw to gre...

[M38885]

Seveda ima Catia to opcijo razmnozevanja. Potrebno jo je pravilno uporabit.

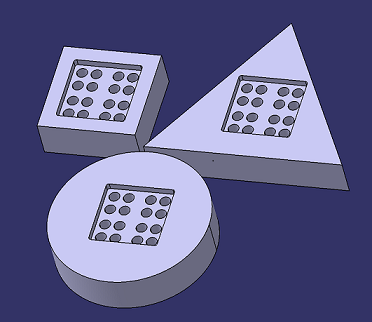

Na moji sliki, pripeti zgoraj, je v enem Part-u, en Pattern, uporabljen na treh Solid-ih, ki nimajo med sabo nobene povezave.
Le Pattern je parametricno povezan, ce spremenite eno izvrtino se spremeni ista izvrtina na vseh ostalih Solid-ih ali ce zelite vse izvrtina na vseh Solid-ih.
Tudi naslednji “problem” parametricno povezati, oz. “dat isto mero” v Sketch-u ni problem. Izbrati je potrebno pravilno funkcijo.

[Tiborg]

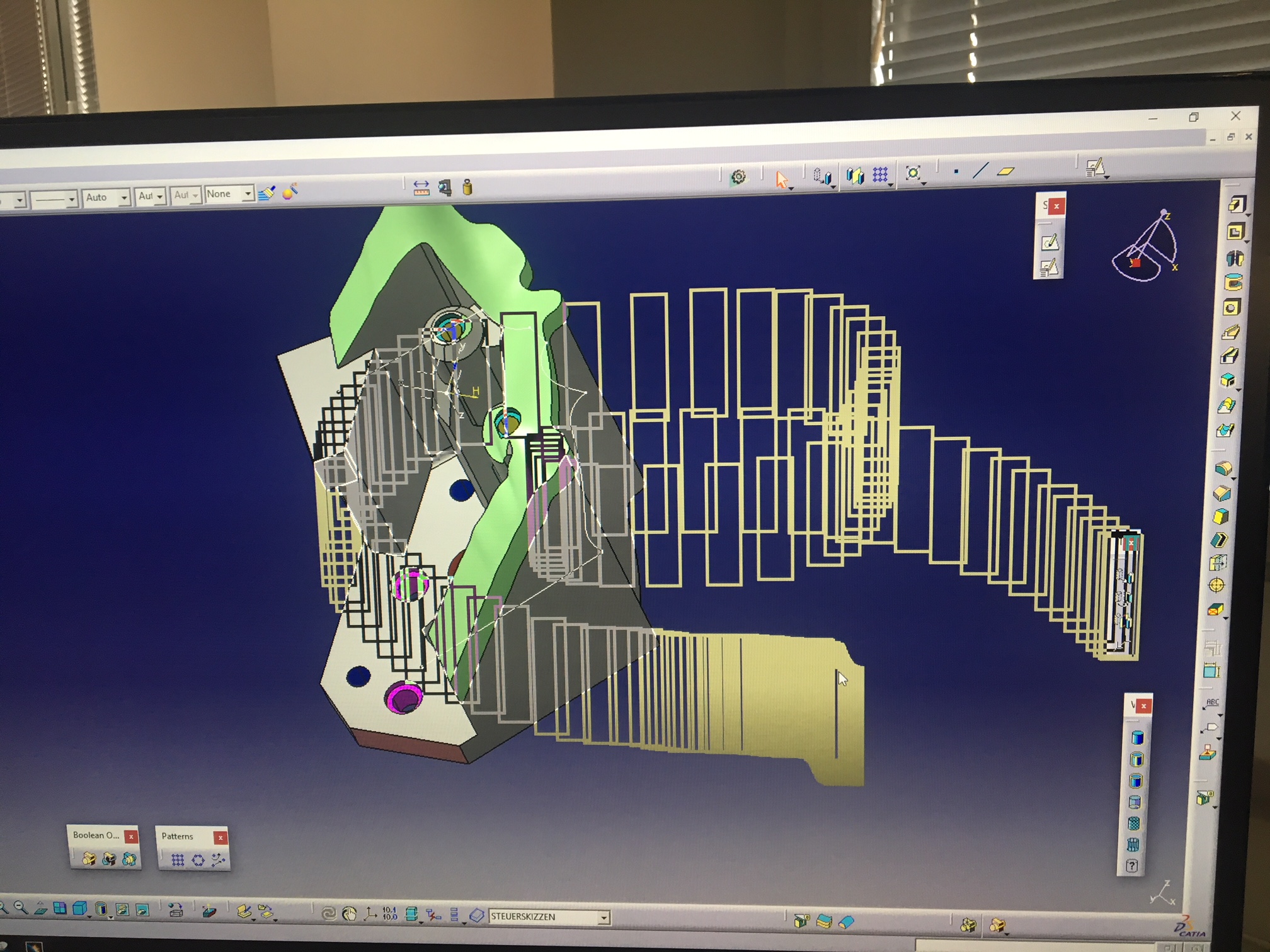

Pozdravljeni, imam vprašanje in upam, da se je komu že to zgodilo in mi bo lahko svetoval.

Torej v catia programu se ob uporabi določene stvari vleče sled. Vse skupaj traja dokler je pritisnjen gumb na miški, ko se spusti vse skupaj izgine. Se je komu že to dogajalo?

Več v sliki, ker je težko razložiti.

Hvala za info.

Lp

[fikus_]

To si Toolbar premikal? Odkar imam W10 mi dela enako na Catia-i. Lahko da je to vzrok, ali pa tudi ne?!

Verjetno kaj z grafično kartico?!

[Tiborg]

Toolbar ja, ni win10 problem, ker nekaterim sodelavcem to ne počne tudi ob isti konfiguraciji računalnika.

[M38885]

Ce je to kar imate odprto velika konstrukcija > delajte v modusu „work with cash”.
Sodec po barvah noza je to verjetno konstrukcija za nemsko avtoindustrijo, delate verjetno v WZB, poizkusite delat v FDM.
WD taksnih problemov ne dela.
Morda je pa res samo graficna kartica na robu zmogljivosti.

[Joe Pesi]

Pozdravljeni, imam vprašanje in upam, da se je komu že to zgodilo in mi bo lahko svetoval.

Torej v catia programu se ob uporabi določene stvari vleče sled. Vse skupaj traja dokler je pritisnjen gumb na miški, ko se spusti vse skupaj izgine. Se je komu že to dogajalo?

Več v sliki, ker je težko razložiti.

Hvala za info.

Lp

Pozdravljen,
Problem je v Windowsih 10.
Uporabiti moraš verzijo 1607 ali 1703 in po novem 1803.
Po vsej verjetnosti uporabljaš verzijo 1709.

Podobno se dogaja tudi z AutoDESK-om
https://knowledge.autodesk.com/support/ ... hines.html

Lp

[Edinho]

Pozdravljeni,

prosil bi nekoga če bi mi lahko poslal vaje za catio. Če je možno v slovenščini. Rad bi se sam naučil čisto od začetka. hvala za pomoč.

pošljete pa mi lahko na ta e-mail: edin.hodzic88@gmail.com


hvala in lep pozdrav.

[fikus_]

Nekaj povezav:
http://www.catia.com.pl/tutorial/getting_started.pdf
http://www.catia.com.pl/tutorial/part_design.pdf
http://www.catia.com.pl/tutorial/assembly_design.pdf

Sem imel skenirano osnove za CATI-o v hrvaščini, pa ne najdem trenutno.
