NX 11.01

[CNC tehnologija]

Najnovejša verzija NX 11.01 nudi pomembno integracijo - novosti za vstop v 4D :

v CAM modulu:
5 osna hibridna tehnologija; orodne poti tudi za nanašanje materiala
3D printanje FDM; polyjet, HP, EOS; Trumpf, 3MF - itd...
4D printanje za Stratasys
lasersko sintranje
programiranje do 7 osnih robotov za: vrtanje, frezanje, EDM, struženje ter FDM

v CAD modulu:
Simcenter 3D - avtomatični izris 3D modela v sestavu; na osnovi FEM analize
Konvergentni modelirnik, ki integrira: STL, solid in free form tehniko v enovit digitalni zapis
številne nove hitre metode 3D konvergentnega modeliranja za podporo 3D printanju

[vili]

vidim, da si velik "navdušenec", daj gor prilimaj kak svoj produkt (cam, cad), bo šlo...??? ali samo prevajaš z mreže, to znam tudi "jazt"..., realnost je malo drugačna

[CNC tehnologija]

CAM bo še najlažje šlo. Edino problem avtorskih pravic 3D modela bi rad eliminiral.
Moje 3D modele sestavov ne morem poslati ker je patentirana konstrukcija.

Bi pa to predstavil na tvojem 3D modelu.
Lahko mi pošlješ kaj zanimivega za klasične CAM obdelave, robote.
Pa bomo dali sliko obdelav tule gor.

[jan.23]

NX razvije kaj takšnega...


[its]

@jan.23
Da, NX razvije takšne geometrije z ukazom Analyze Formability-One-Step. Kar nekaj filmov na to temo se najde tudi na YouTube. Prilagam dve povezavi:
https://www.youtube.com/watch?v=iDEZEb9ewow
https://www.youtube.com/watch?v=4In8qcppwl0

Če je potrebna še kakšna informacija glede tega ukaza, sporočite.

LP.

[jan.23]

ITS... Filmčnki me niso popolnoma prepričali.
Pripet je step model pokrova. Vesel bom, če ga v NX razviješ in dxf pripneš na forum.

Pokrov.zip

(248.59 KiB) Prenešeno 778 krat

[ivans]

Jan.23, ali lahko poveš v katerem modelirniku je bil pokrov zmodeliran?

Lep pozdrav,
Ivan

[its]

Končno nekaj časa, da pripnem ta dxf.
Pri razvijanju sem uporabil dokaj grobo geometrijo (veliki trikotniki, da je pač razvijanje potekalo hitreje). Uporabil sem tudi default material (neko jeklo), geometrije pa nisem nikjer fiksiral. Če bi upošteval vse dodatne možnosti, bi razvita oblika bila verjetno kar drugačna.

Me pa zanima, kako blizu je ta moja krivulja s tisto iz vaše animacije. A je tista krivulja dejanska, po kateri se je model izdelalo ali teoretična?

LP,
Danilo

[CNC tehnologija]

Zahvala v its za to zanimivo in hitro rešitev razvijanja pločevine !

[vili]

jan;

kako pa izdelaš ta pokrov...???
ga vlečeš, ga, zarolaš pa kalibliraš, deformacija, jih je kar nekaj ali se motim...???, me zanima, hvala..., ali je samo "finta", izgleda sicer enostavno...

je pa pleha skoraj za en meter, robovi cca 170...

[jan.23]

ivans… SW zmore vse. Res pa je, da v takšnih primerih potrebuje malo pomoči.

vili… prav imaš, najprej se ti mora »zrolat«, da se tega sploh lotiš. Detajlov pa ne bi razkrival, ker je ta pokrov stvar, ki je od ideje, preko tehnologije, do končnega proizvoda nastala v našem podjetju. Izdeluje se pa v seriji po 5 do 10 kos. Letno cca. 50 kos različnih dimenzij.

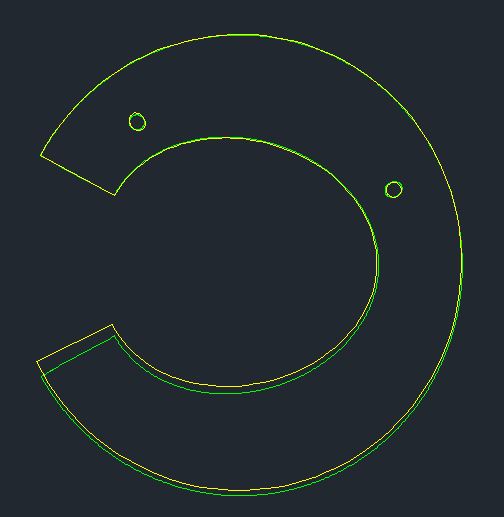

Its… sem prijetno presenečen. Kot je razvidno iz spodnje slike se dxf-a malo razlikujeta,… za en prst. Verjamem pa, da je tudi tvoj dxf dovolj natančen, da bi se po njem izdelalo ta pokrov.

Slika končnega izdelka je res skromna… Ob prvi priliki poslikam in prilepim sliko na kateri bo jasno viden ta pokrov.

Pokrov Primerjava_dwg.zip

(37.85 KiB) Prenešeno 746 krat

pokrov dxf.JPG (26.88 KiB) Videno 25309 krat


[CNC tehnologija]

Tipičen izdelek klasične tehnologije, ki potrebuje precej priprave dela in preizkusov, mehansko krivilno pripravo, varjenje, brušenje ter drugo dodelavo in zatem šele je možna maloserijska proizvodnja.

3D printanje / sintranje kovine je zelo konkurenčno tako časovno kot stroškovno.
V NX opravijo 3D dekompozicijo oblike izdelka ( CNC orodne poti za 5 osno nanašanje gradnikov ), zatem pa na Lasertec; HP ali EOS hitro izvršijo proizvodnjo poljubne oblike kovinskega ali plastičnega materiala.

Podobno kot kovinski turbo rotor zadnjič za nuklearko, ki ga je izdelal Siemens če ste ga videli na POP TV pred par dnevi ...

Čas izvedbe: nekaj ur
Stroški: nekajkrat nižji.
Dobava: takoj
Oblika: poljubna 3D

Hibridna tehnologija !

[borisk]

eh, dej nehi, 30 reklamnih postov za nx si objavil na forumu, ko bi vsaj kako sliko objavu al pa video, še dynavox je bil boljši pred leti...

jan, če prav predvidevam, se plašč zrola, na mestu kjer je elipsast manloh, se da blenda z luknjo v center da ima stroj za delanje podnic neko izhodišče?
Sam bi se tega tako lotu (imam SW) da bi plašč naredil brez spodnjega radiusa, sam prehod krog na elipsa zna razvit vsak sheetmetal modul, izdelava je bolj tricky. Ima kdo boljši predlog kar se izdelave tiče?

[vili]

boris: to..., ja jederska pa Siemens..., daj cnc- gor en kurč...ev pleh, vem ga nimaš,
to kar je dal gor jan so pa že prostroske deformacije, in je kar jeba, da pade ven kot si z "miško"-tom zmodeliral..., pa gre še za neko, kaj vem prehrano, pa tlaki??? (PED), pa površine, gladkost, ma brez veze...

[magnum44]

tudi sam sem zadnjič videl na TV Siemensa in našo jedrsko centralo in gonilnik, laserko sintran-printan. In za to rabijo, kao, dva dni, po klasični tehnologiji pa tri mesece. Ja, res, ampak v treh mesecih bi naredili potrebna orodja, modele, potem pa jih naredili po 100 ali 500 na dan, ne enega.
In govorit o 3d printu gornjega pokrova ???, samo človek, ki nima pojma o materjalih, tehnologiji, sploh o osnovah strojništva. !!!
3d print je super rešitev, vendar ne za vse. In najprej moraš znati oceniti, že na začetku, kaj, kako in s čim boš naredil.
In CNC tehnologija najprej hvali NX, kot da ga proaja, potem pa čestita ITS-u ki ga resnično prodaja. Skoraj kot top-shop na teveju
