Preša

[ELED]

Spredaj pride sestavljalna steza na sredino pride orodje za izsekovanje in stiskanje desno je podajalna naprava in levo je še 900mm steza za dodatne operacije na proizvodu ki se izdeluje. Ostane samo zadaj prostor za zračni cilinder ki sestavlja proizvode in tudi orodje je potrebno menjati to opravljamo vse iz zadenj strani.

[Žerjavar]

Šlo bo s 3 pločevinami po istem principu: spredaj spodaj do mize, zadaj spodaj povej omejitev nad mizo in zadaj zgoraj povej omejitev navzdol do mize.

[ELED]

Nekako tako če prav zastopim rumeno barvo se pogovarjama?

[ELED]

Torej spredaj spodnja miza spodnji del mize 200mm
Zadaj spodnja miza pod zgornjim delom mize 200mm
Zadaj zgornja miza pod spodnjim delom mize 150mm nad zgornjim delom mize to je do vrha 200mm

[Žerjavar]

Predlagam:
Stranica: Pločevina 40 mm širina vsaj 150 mm. Ojačitvena pločevina 3 kom: pločevina 8 mm, pritrditev vsakega ogla po skici, zatič 14 mm in vijak M12

[fikus_]

Nekaj priporočil/pripomb:

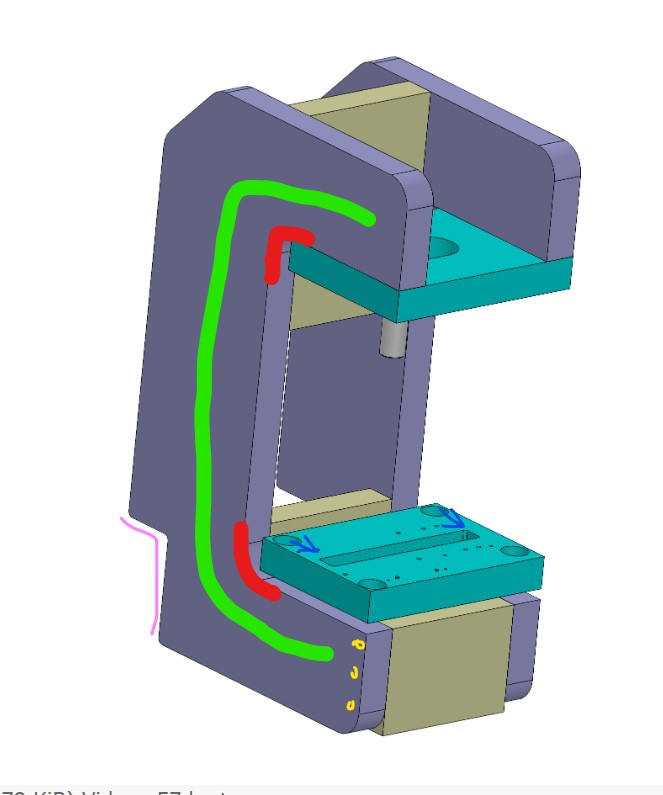

- zeleno je približno označena nevtralna cona, kjer so napetosti najmanjše.
- rdeče območje napetosti v materialu so najvišje, izogibaj se vrtanju kakšnih lukenj tukaj
- premakni luknje mize vstran od redeče cone, velja isto tudi zgoraj.
- izrez spodaj zadaj ti samo poveča napetosti na kontra strani, če je le možno, se ga izogni
- vijačenje izvedi čim bližje v nevtralni coni, ali pa na koncu C (rumeno), velja spodaj in zgoraj.
- R notranje strani (rdeča cona) naj bo čim večji in če ne bo mehansko obdelano, samo plamensko odrezano , pobrusi zareze od razreza tangentno na R. Če bi res hotel izkoristiti nosilnost materiala, bi moral odstraniti toplotno vplivno območje zaradi razreza.
Še ideja za vijačenje in štiftanje obenem. Na mestu vijačenja narediš večje izvrtine za vzmetne zatiče DIN 1481 , tako velike, da gre steblo vijaka skoz vzmetni zatič.

[ELED]

Se opravičujem sem bil odsoten.
Hvala za pomoč.
Imam še samo vprašanje kateri materijal je najboljši za dolgo življensko dobo?

[Žerjavar]

kateri materijal je najboljši za dolgo življensko dobo?

Glede na dinamiko obremenitev bi se izogibal materjalom, ki imajo boljšo trdnost zaradi končne mehanske ali toplotne obdelave (valjanje, odrezavanje, vibriranje, segrevanje z programiranim ohlajanjem, ...). Taki materjali imajo zaostale napetosti ki vplivajo na dinamično trdnost. Priporočam konstrukcijsko jeklo (visok raztezek) z žarenjem za odpravo napetosti.
