Lesen nadstrešek za avto

[yakuza66]

Pozdravljeni !
V načrtu imam izdelati lesen dvokapni nadstrešek za avto. Razmak med nosilnimi tramovi naj bi bil 300 x 380 cm. Mučijo me dimenzije.Kritina bo opečnata (osnovni Tondach ), lokacija pa je na Igu pri Ljubljani.

Skiciral sem si dimenzije:
kapni legi 16x14x380
slemenska lega 14x14x380
nosilni tramovi 14x14x230
špirovci 10x8x250 ( na 70 razmaka )


Prosil bi, če mi lahko svetujete o ustreznosti dimenzij.

lp
Marko

[Žerjavar]

Skiciral sem si

Pokaži skico. Slika pove več kot 1000 besed.
Se ti ne zdi, da bo dolžina strehe 380 cm nekoliko kratko? Običajno se dela 500 do 550 cm.

[robit]

Za fička ali podoben avto do 3.5m dolžine bo tak nadstrešek ravno še dovolj dolg...

380cm je lahko razmik med vertikalnimi nosilci pri enokapnem nadstrešku, ker pridejo še previsi spredajin zadaj. Pri dvokapnem pa bo dolžina slemena 380 odločno prekratka! Glede na dimenzije današnjih avtomobilov...

[yakuza66]

Mere lege sem dal samo med stebri, sicer bo na vsaki strani gledalo "čez". Skupna dolžina leg bo 500 cm.
lp Marko

[yakuza66]

Še skici:
1304425341_Skica_-_nadstresek_-_1.zip

1304425351_Skica_-_nadstresek_-_2.zip

[Žerjavar]

Te skice ne morem odpreti. Pretvoti jo v .jpg in prilepi.

[yakuza66]

Še enkrat skici v jpeg

[Žerjavar]

- Manjkajo roke - zavarovanje horizontalnih sil - v vzdolžni (tudi slemenska lega) in prečni smeri.
- Lege nad stebrom ne smeš izrezati na skoraj polovico višine. Glede na velikost prevesa bi bila možna globina izreza le nekaj cm (1 do 3).
- Prečni tram daj izpod vzdolžne lege in ga pusti še malo čez steber (10 do 20 cm). Lahko ga daš nad lego, če ti debelina špirovcev in njih nagib dovoljujeta takšen previs ob zgoraj poševno odrezanem koncu.
- Slemenska lega in njeni stebriči lahko odpadejo, če par špirovcev v vrhu med sabo spojiš (priloženo dva kosa deske in zbito) in jih na kapne lege dobro pribiješ, da nemoreta zdrsniti navzven ter pod špirovce diagonalno pritrdiš vetrni vezi.
- Kakšna bo tlorisna širina strehe (kritine) in kakšna bo širina med sredinama stebrov? Si rekel, da bo dolžina strehe 500 cm (morda 550?) in razdalja med sredinama stebrov po dolžini 380 cm.
- Svetla višina ti zadošča 230 cm?

[yakuza66]

-Roke sem dodal
-Izreze sem upošteval
-Prečni tram sem dal izpod vzdolžne lege, tudi da se pridobi na svetli višini glde na kap. Pri šterovcih bi ga malo prirezal.
-Slemensko lego bi obdržal, ker nam je nekako bolj všeč taka izvedba
-Tlorisna širina strehe bi bila 520x410
-300 x 380 so mere med sredinami stebrov
-Svetla višina zadošča 230 cm

Ali dimenzije lesa ustrezajo ?

Še popravljena skica

lp Marko

[Žerjavar]

Je že blizu.
- Špirovci 8 parov,8 x 10 cm, zareza za kapno lego max 2,5 cm.
- Slemenska lega 14 x 16 cm, na stebru zareza 1,5 cm.
- stebri slemenske lege 14 x 14 cm, spodaj podaljšek za vcepitev v prečno lego 5 x 14 dolžina 4 cm.
- Prečna lega 16 x 16 cm, zareza na vzdolžno lego 2,5 cm, preves preko lege 12 cm, poševnina se lahko začne 1 cm nad nivojem zareze.
- Vzdolžna lega 16 x 18 cm, zareza za steber 2 cm.
- Steber 16 x 16 cm.

Naredi še skico namestitve roke - detajl zareze.

[yakuza66]

Žerjavar, hvala za konkretne odgovore. Spodaj prilagam še skicirano, kot si mi predlagal. Najbolj se nagibam k enostavnemu vpetju roke (1). Bom pa vsekakor poskusil tudi tudi s tretjo varijanto.

lp Marko

[Žerjavar]

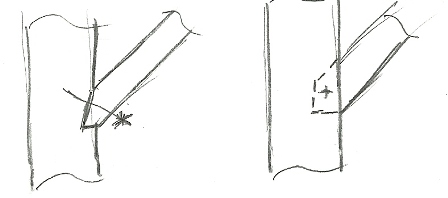

Jaz se bolj zavzemam za naslednji dve možnosti:

Po levi izvedbi daš utor globine 2 cm, roko pa 4 x 16 cm dolžine 80 cm.
Po desni izvedbi pa izdletiš širino 4 cm, globine 5 cm, roka je 8 x 8 ali 8 x 10 cm dolžine 80 cm.

Roke med vzdolžno lego in stebrom daj dolžine 90 cm, da bo prišel na stebru žleb vsaj 12 cm nižje kot za roko proti prečnemu tramu.

[yakuza66]

Ali bi prečno zadostovali samo roki na zadnji strani nadstreška med stebroma in prečno lego ? Ali pa, da bi jih s sprednje strani malo skrajšal?

[suzica]

[Žerjavar]

Ali pa, da bi jih s sprednje strani malo skrajšal

Roke so že razmeroma kratke. Ali ti ne zadošča začetek roke na višini 180 cm? Osebni avtomobili so običajno nižji. Sicer je pa v širini 200 cm svetla višina 230 - to bi moralo zadostovati.

Prednje prečne roke bi lahko nadomestil z diagonalo med prečnima legama ali pa z diagonalama pod špirovci.

suzica Pri prednjih stebrih ne vidim prečnih rok, tudi diagonale v stropu ne vidim - s čim si jih nadomestil?
