Kovinski nadstrešek

[yakuza66]

Pozdravljeni,

po nekaj izdelanih lesenih nadstreških, se lotevam še kovinskega. Točkovni temelji so izdelani, tlakovci položeni, sedaj je na vrsti konstrukcija. Po pregledu prispevkov na forumu sem si skiciral predviden nadstrešek. Delno bo stal bo ob hiši ob kateri bodo točkovni temelji, na drugi strani bodo stebri privijačeni na obstoječ parapetni betonski zid, predviden za ograjo. Streha bo izvedena tako, da se bo voda stekala z dveh strani proti sredini, ker je tam ob steni odtok z žleba strehe hiše in bo z nadstreška odtok speljan v isto cev. Ker nisem vešč v preračunavanju dimenzij jeklenih profilov potrebnih za nadsteršek bi prosil za kakšen komentar ali oceno, če so izbrane dimenzije primerne za tako izvedbo. Lokacija - Ljubljana. Hvala za vsak komentar.

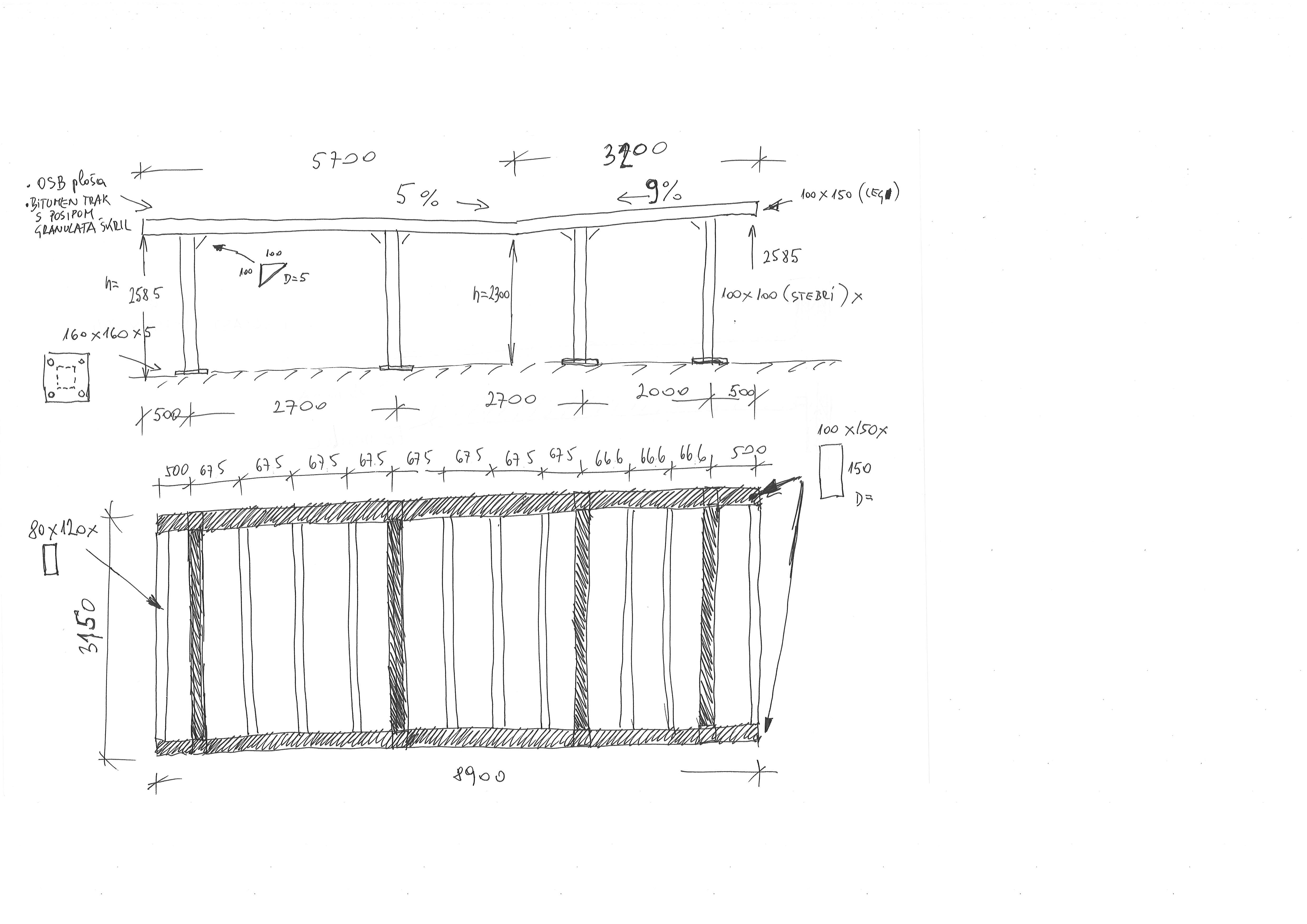

skica konstrukcije nadstreška.jpeg (861.09 KiB) Videno 3415 krat

skica detajla izvedbe strehe nadstreška.jpeg (399.57 KiB) Videno 3415 krat

skica postavitve nadstreška.jpg (398.48 KiB) Videno 3415 krat

lp, M

[Žerjavar]

- Špirovec (prečni nosilec) na razmaku 68 cm zadošča PC 60 x 100 x 3
- Vzdolžna lega zadošča KC 100 x4
- Steber je KC 100 x 4. Trikotne pločevine v spoju z lego daš po dve v en kot = podaljšek stranice cevi. zadošča izpolnjen po en kot vsakega stebra.
- Sidranje po 4 vijaki M 12 na razmaku 130 x 130 mm. Priporočam pločevino vsaj 8 mm.

[yakuza66]

lp,
hvala za konstruktiven odgovor. Če prav razumem, dam trikotnike v kot med podaljšek vzdolžnih leg in vogalnih stebrov, torej z "zunanje" strani. Kaj pa med stebre in prečne nosilce ? Ali tam to vlogo nosi sam spoj med lego in prečnim nosilcem ?

lp, M

[Žerjavar]

- Vsak steber dobi vsaj dve trikotni pločevini za ojačanje spoja z lego. Na kateri strani stebra sta, ni važno. Ne bo pa nič narobe, če "za ziher" daš na obeh straneh = po 4 pločevine na vsak steber.
- Med steber in prečni nosilec bi lahko vstavil le eno trikotno pločevino, zaradi različne širine (60 in 100 mm. Ne bi škodilo, vendar ni nujno potrebno. Prečni nosilci so enako visoki kot lega (100 mm) in prevzamejo prečni upogibni moment stebra z pasnicani. Prevzamejo ga po 3 prečni nosilci. Za razliko, ko iz stebra na lego prehaja upogibni moment preko stojin, kar je slabše - je treba ojačati.

[yakuza66]

lp,

še vprašanje okoli detajlov sidranja podstavkov...Ob hiši bi bila stebra tik ob steni, zato bi moral biti steber privarjen na rob plošče, pa tudi luknje za vijake oz. sidra bi morala biti bolj odmaknjena od roba plošče. Kakšne so tu omejitve oz. kolikšen je minimalen odmik. Enako je na parapetnem zidu. Ta je širok le 140 mm zato bi morala biti širina plošče max 140 mm. Ali bi bilo dopustno izvesti sidranje kot je na skici in v kakšnih minimalnih odmikih od roba ?

skica plošč za noge.jpg (392.41 KiB) Videno 3230 krat

lp, M

[Žerjavar]

- Ob zidu daj debelejšo pločevino, vsaj 12 mm, da se ne bo takoj zvila, ker je steber ekscentrično. Tudi vijake bo treba dati bolj narazen (150 mm) v smeri zidu, da bo med glavo vijaka in steber šel ključ.
- Materjal zidu? Kako sidrati v ta zid, da ne bo odtrgalo enega zidaka in bo šel steber po svoje? Za razdaljo med vijaki vzdolš zidu bo potrebno 150 mm. Po širini zidu pa je spet vprašanje načina sidranja in materjala zidakov, koliko od roba zidu se je treba odmakniti.

[yakuza66]

Zid je betonski. Bom razdalje med vijaki povečal. Stebri na parapetnem zidu bodo kasneje obzidani s porobetonom ( z diletacijo ), s katerim bo izvedena ograja. Hvala za nasvete. Bom poslikal detajle in objavil.
lp, M

[yakuza66]

lp,

še vprašanje okoli sider. Kako dolga naj bodo sidra in ali jih naj najprej vgradim v beton in nato na karton-model odtisnem točne pozicije za izdelavo lukenj na sidrnih ploščah ?

lp, M

[Žerjavar]

lp,

še vprašanje okoli sider. Kako dolga naj bodo sidra in ali jih naj najprej vgradim v beton in nato na karton-model odtisnem točne pozicije za izdelavo lukenj na sidrnih ploščah ?

Tu je vprašanje betona (temelja, zidu), kakšno armaturo rabi, da bo vzdržal obremenitev sider.

Zid verjetno ne bo kaj posebno armiran. Bi priporočal za vsak steber narejena sidra (armaturna palica z vrezanim navojem), ki sežejo do dna temelja zidu. Če pa imaš predvideno armiranje zidu z dvema mrežama, pa ni problem vrtati za kovinski vložek sidra (triglav).

Pri točkovnih temeljih ob zidu je verjetno izvedba z po 4 armaturnimi palicami (zg.navoj) do dna temelja najenostavnejša. Lahko pa armiraš le beton, zgoraj nekoliko izven področja za uvrtana sidra pa narediš armaturni okvir - da se rob temelja ne odkruši zaradi vrtanja in pritiska sidra.

[yakuza66]

Točkovni temelji in betonski zid so že izvedeni. V bistvu je dilema le ali izbira Triglav vložkov ali sider ( in njihova dolžina ). Točkovna temelja ob steni sta zgoraj dimenzij 50 cm x 50 cm x10 cm z vloženim stremenom po obodu. ( v temelju 60 cm x 60 cm , globina 50 cm ). Ostala dva sta izvedena z betonsko cevjo fi40 x 50 cm, na 10 cm podložnega betona in zgoraj izvedenim podaljšanim 10 cm podaljškom površine 30 cm x 30 cm. Nekako bolj zanesljiva se mi zdi izvedba s sidri M12 dolžine 10 cm (kot s Triglav vložki ). V zidu je enojna mreža, pač starejša izvedba in bi zato dal krajša sidra. Ker bo nadstrešek ob hiši in odprt, predvidevam, da ga veter ne bo odtrgal s temeljev....Mogoče razmišljam napak...Mnenje ?

lp, M

[Žerjavar]

Ne bo ga odtrgal (dvignil). Ga bo potiskal, da bi horizontalno zdrsnil, pri tem se bodo stebri nagnili in pri vsakem stebru se bosta dve sidri skušali izpuliti.

[yakuza66]

Končno se je našel čas in primerno vreme za izdelavo. Sidra in noge so spojeni, lege so v izdelavi. Zdaj sem v dilemi kako debele OSB3 plošče položiti na dan razmak med prečkami. Na njih bo privarjen bitumenski trak s posipom kot končna kritina.



[acme12]

Format OSB plošč je 1250 x 2500 mm. Sedaj pa imamo problem -> če hočeš delat pravilno morajo biti spojene na podporah. In podpore morajo biti dovolj širok, da ti vijak ne kruši robove OSB plošč. Odvisno od pritrdilnega materiala seveda. Glede na zgornjo skico, se tebi podpore ne izidejo ravno šolsko!

Imaš dve možnosti. Ali vzameš OSB plošče in se srečaš z velikim odpadkom, ali pa kupiš opaž, kar je mogoče najboljša in najlepša opcija, če pogledaš od spodaj. Na to daš lahko tudi PVC membrano in poliesterski filc spodaj.

Odgovor na vprašanje, od oka, OSB 3-> 25 mm, odvisno od lokacije (ta debelina ponavadi dobavljiva po naročilu) ali opaž debeline 24 mm.

Imaš pa še en problem, in sicer kam vijačit plošče ali opaž. Najbrž boš moral kak ploh privijačit v jekleno konstrukcijo, v ploh pa fiksiraš plošče/ opaž. Pri lesenih konstrukcijah se plošče pritrjuje z žeblji, sponkami ali vijaki na 15 cm. Malo pogooglaj. Se marsikaj najde.

Sicer mi pa ni jasno zakaj delat kovinske špere, na to pa šravfat leseno streho.

[acme12]

Še nekaj, naklon 5 - 9 % je možen a čisto prevelik za ravno streho. 1,5 - 2% je čisto dovolj. Manj pa je kriza. Nekam čudno imaš speljan padec. Ne bo ravno lepo izpadlo. Mnogo lepši bi bil enostranski padec stran od hiše, ter vode speljane v žleb. No, najbrž je to že prepozen namig.

[KOUTER]

Nočem biti pameten ampak me vseeno zanima,zakaj potrebuješ pod stebrom dve pločevini.Čez pločevino privarjeno na steber zvrtaš luknje, notri sidra in basta.
Triglav vložka ti pa ne priporočam, ker v njem oz. okoli njega zastaja voda in zgnije v štirih letih.
Doma sem postavil zunanje stopnice in jih spodaj fiksiral z 2xM16 Trig. vložkom po štirh letih mi ga je mlajši sin (3leta) prinesel in rekel tole sem našel pod stopnicami.En del je ostal v betonu drugi na katerem je bila navojna palica in matica pa je mali nosil okrog.
