Pnevmatska kontra masa

[masinist]

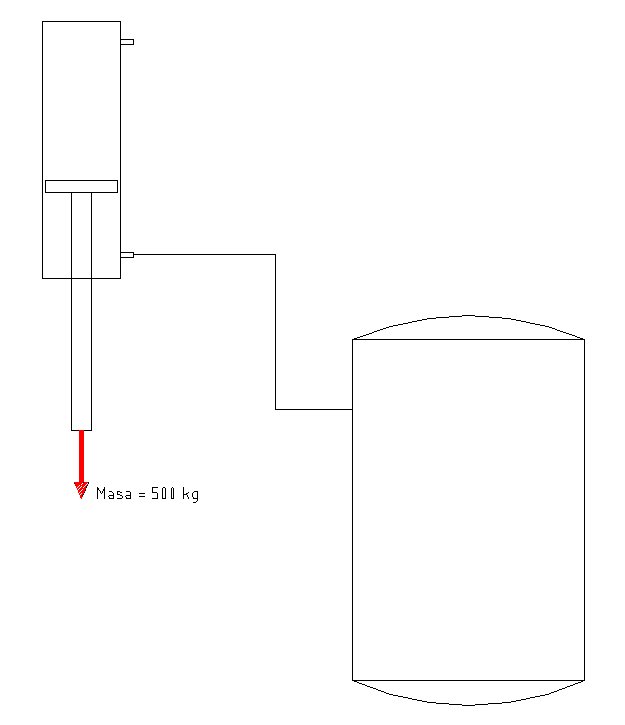

Na CNC obdelovalnem stroju bi rad prigradil pnevmatsko kontra maso za Z os. Pogon Z osi je preko servo motorja in krogličnega vretena. Spodaj je skica kako sem si zamislil. Uporabil bi pnevmatski cilinder in rezervar za zrak. Zgornji priključek na cilindru bi bil odzračen. Volumen rezervarja bi bil cca 10x večji od volumna cilindra. Zanima me ali je ta princip OK in kakšno bi bilo kaj spuščanje zraka? Po potrebi bi rezervar dopolnil z zrakom. Ne vem pa kakšen čas lahko pričakujem med dopolnjevanji?

LP, masinist

[Žerjavar]

Med rezervoar in cilinder vgradiš dvopoložajni ventil. 1. - povezava rezervoarja s cilindrom. 2. - Zaprtje cevi do rezervoarja in izpust zraka iz cilindra (za potrebe popravil, dalj časa izven obratovanja, ...).

Premer cilindra in pritisk zraka morata dati približno težo vertikalno pomične mase. Odločiš se za dopustno odstopanje od dejanske teže. 10 x večji rezervoar daje odstopanje +-5 %. Avtomatika polnjenja rezervoarja ti bo tudi dala neko odstopanje pritiska. Računaj, če se bo dopolnjevanje končalo ob zgornjem položaju cilindra, bo povprečni pritisk višji, kot če se konča ob spodnjem položaju cilindra.

[ManiaC]

Absolutno potrebuješ tudi regulator tlaka, saj ti mora protiutež premagovati samo silo sistema. Sem pa doma na lesarskem CNC-ju opazil, da super deluje tudi hitro izpustni ventil.
