Nadstrešek 6x7m

[modrid]

Pozdravljeni,

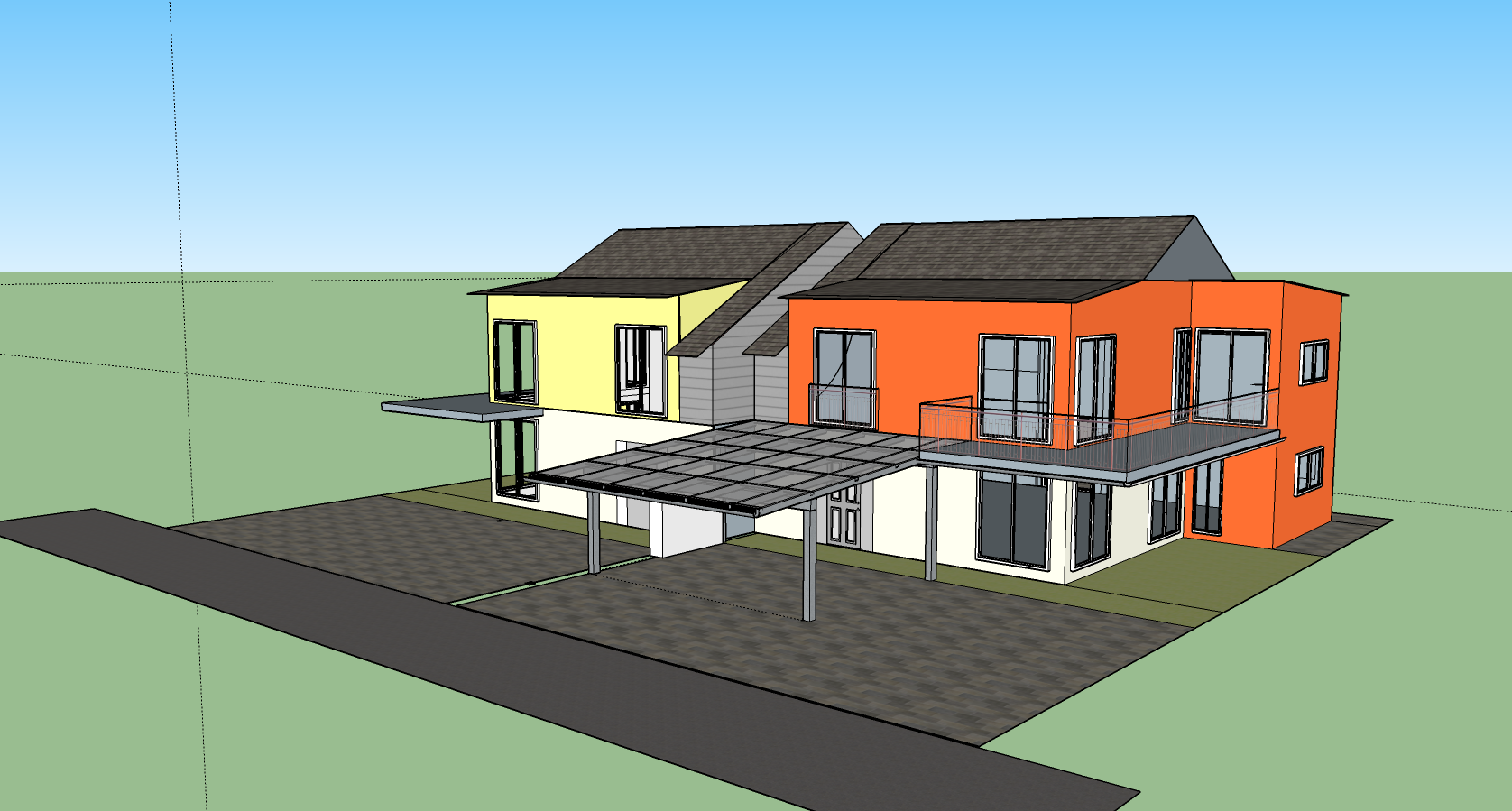

v planu imam zgraditi nadstrešek 6(širina)x7m(globina) (približno tako kot je na slikah spodaj) - savinjska regija




Naklon bo približno 42cm/7m = 6cm/m
Pokrito bo s polikarbonatnimi ploščami 16mm.
Stebre bi po postavil kakih 10cm od zunanjega roba (širina) in 140 cm od roba (globina).
Zanimajo me potrebne dimenzije za konstrukcijo:
sam sem predvideval:
stebri KC 150x150/3mm? višina 2x210cm + 2x250cm
prečni tram (2 kosa) IPE profil 200? dolžine 600cm
špirovci KC 80x60/3mm? dolžina 700cm, 7 kosov
prečne late, ki bodo na enaki viši kot špirovci (leseni morali 80/50) na razdalji 140cm

Zanima me, če so dimenzije za konstrukcijo ok, ali predlagate kaj drugega?

hvala

[Žerjavar]

savinjska regija

Malo bolj točno; V Logarski je bistveno več snega kot pri Zlatorogu.

Pokrito bo s polikarbonatnimi ploščami 16mm.
prečne late, ki bodo na enaki viši kot špirovci (leseni morali 80/50) na razdalji 140cm

Koliko snega pa vzdrži taka plošča pri podpiranju na 140 cm?

Stebre bi po postavil kakih 10cm od zunanjega roba (širina) in 140 cm od roba (globina).

Namesto 140 bi bilo ugodneje 170 cm = manjša dimenzija špirovcev.

Če boš imel late in špirovce lesene, zakaj ne tudi stebrov in leg?
Kako boš pritrdil stebre v temelje?
Kakšni bodo temelji?
Ali predvidevaš lego ob zidu pritrjevati v zid, da se ne more odmakniti?

[modrid]

savinjska regija

Malo bolj točno; V Logarski je bistveno več snega kot pri Zlatorogu.

lokacija je Arclin pri Vojniku

Pokrito bo s polikarbonatnimi ploščami 16mm.
prečne late, ki bodo na enaki viši kot špirovci (leseni morali 80/50) na razdalji 140cm

Koliko snega pa vzdrži taka plošča pri podpiranju na 140 cm?


Razmaki A glede na debelino Duallexan plošč
Nosilnost v N/m2 750 1100 1600
6 mm 1500 mm 1000 mm 800 mm
10 mm 2000 mm 1500 mm 1400 mm
16 mm 3000 mm 2000 mm 1500 mm

Stebre bi po postavil kakih 10cm od zunanjega roba (širina) in 140 cm od roba (globina).

Namesto 140 bi bilo ugodneje 170 cm = manjša dimenzija špirovcev.

A ne bo 170 cm "previsa" preko nosilca preveč? Bolj ugodno mi je na 140, tako med prečnimi nosilci ostane slabe 4m.

Če boš imel late in špirovce lesene, zakaj ne tudi stebrov in leg?

Špirovci bodo kovinski 80x60

Kako boš pritrdil stebre v temelje?

na dnu stebra privarjena plošča 30x30, 4 krat privita v temelj

Kakšni bodo temelji?
Temelji armiran beton 40x40x80

Ali predvidevaš lego ob zidu pritrjevati v zid, da se ne more odmakniti?

nič ne bo pritjeno v zid, tudi zadnja lega bo 140cm od zidu:


[Žerjavar]

nič ne bo pritjeno v zid, tudi zadnja lega bo 140cm od zidu:

OK. Na prvih slikah tega ni videti.

Imam te na sumu, da si potrebne dimenzije že sam izračunal, pa želiš le potrditev.
Ne bom potrdil, ker imam pomisleke:
- Ni upoštevana deformacija. Za prostoležeč nosilec naj bi bila vsaj L / 300.
- Za lato nisi rekel, da bo postavljena pokonci.
- Stebri in špirovci bodo KC, zakaj nebi bila tudi lega?
- Imam občutek, da bo temelj 40 x 40 premelo. Bo moral še kak tovrstni strokovnjak svoje povedati.

[modrid]

Hvala za odgovore,

Sem laik na tem področju.

Kakšna deformacija? Kaj pomeni L / 300?

Lego želim čim nižjo. Kakšen profil lahko dam, da bo na razponu 6m dovolj močan?
Temelj lahko naredim tudi večji.

lp

[Žerjavar]

Kakšna deformacija? Kaj pomeni L / 300?

Deformacija = poves zaradi obremenitve. Pri 580 cm med podporama lege (stebroma) je to 580 / 300 = 1,95 cm. Pri 420 cm med podparama špirovca je to 1,3 cm. Za konec špirovca /previs 140 cm) pa 140 / 150 = 0,9 cm.

- Lata: les 5 x 8 cm postavljena pokonci.
- Špirovec: PC 100 x 60 x 3 mm.
- Lega: IPE 200 ali KC 180 x 6 mm.
- Steber: KC 120 x 4 mm. Spodaj 4 kom vijak M 12 na razmaku 240 x 240 cm.
- Temelj: Na globini 70 cm velikost 60 x 60 cm. Višje manj, lahko v konus. Če predvidevaš sidranje z vrtanjem in vložki, ne pozabi na armaturni obroč na zunanji strani sider.

Naredi skico spoja med stebrom in lego ter lego in špirovci.

[modrid]

Končno se je zadeva premaknila in odločeno je sledeče:
Stebri cev 150x150/6mm
Lege HEB 160 (podprti na razdalji 525cm)
Špirovci HEA100 (podprti na razdalji 390cm, previs spredaj 125cm, zadaj 145cm)
Pokrito bo z dvostransko pločevino z izolacijo 30mm.


Spoj med stebrom in lego:

Brez naslova.png (467.74 KiB) Videno 3525 krat

Kako je pravilna izvedba spoja med HEB prečnim tramom in HEA špirovci?

Hvala

[Žerjavar]

Razlog za spremembo profilov? Si zadevo naredil bistveno dražjo.

[modrid]

Manjši (ožji) stebri so vizualno "grdi".
prečni tram mora biti čim nižji (HEB160 bi naj bil po izračunih primeren?)
špirovce tudi želim H profil, IPE100 je baje premalo, zato HEA100.

Vaši pomisleki glede izbora materiala?

Hvala

[Žerjavar]

Ali ni špirovec iz HEA grši od PC 100 x 60 x 4? Če bi uporabil KC 80 x 5, pa bi pridobil 2 cm višine z dodatkom 100 kg - manj, kot si za 2 cm višine dodal pri legi.
Pri legi si zaradi 2 cm višine dodal 150 kg materjala. Pa še grda je.
Pri stebru si z debelejšo steno dodal 100 kg materjala, brez potrebnega razloga.
