izračun nosilca IPE

[mac77]

pozdravljeni
pred časom ste mi pomagali z jekleno konstrukcijo. Zadevo smo realizirali skoraj do konca, ko bo koncano damtudi kako sliko kako zgleda...
sedaj me zanima nasledenje.
V tej delavnici včasih dvigamo kak težji del škripcem.Med dvema nosilnima stebroma(IPE180) imamo IPE 100 profil ki je v sredini vpet v sleme enako z IPE100.Zanima me koliko lahko obremenimo največ ta IPE profil da ne pride do kakih poškodb. namreč obremenili bi ga na sedini med stebrom in med sredinskim vpetjem v sleme. Škripec bi zgoraj vpeli v IPE profil tako da se bi dalo breme potisnit po prostoru navstran(vgradili bi koleščke). Je razlika če vgradimo dvojne koleščke v razmiku 1m da IPE nosilca ne obremenimo samo na enem mestu?, torej najbolj me zanima kakšno obremenitev zdrži omenjeni nosilec. Tudi strešni poševni nosilci so IPE180.Naklon strehe je ca 12 stopinj.Dolžina od prečnega nosilca pa do slemena strehe je 1m.IPE nosilec je na višini 5m v objektu.d
Dolžina celotnega nosilca IPE je 10m, vpet s slemenom je na sredini torej na 5m

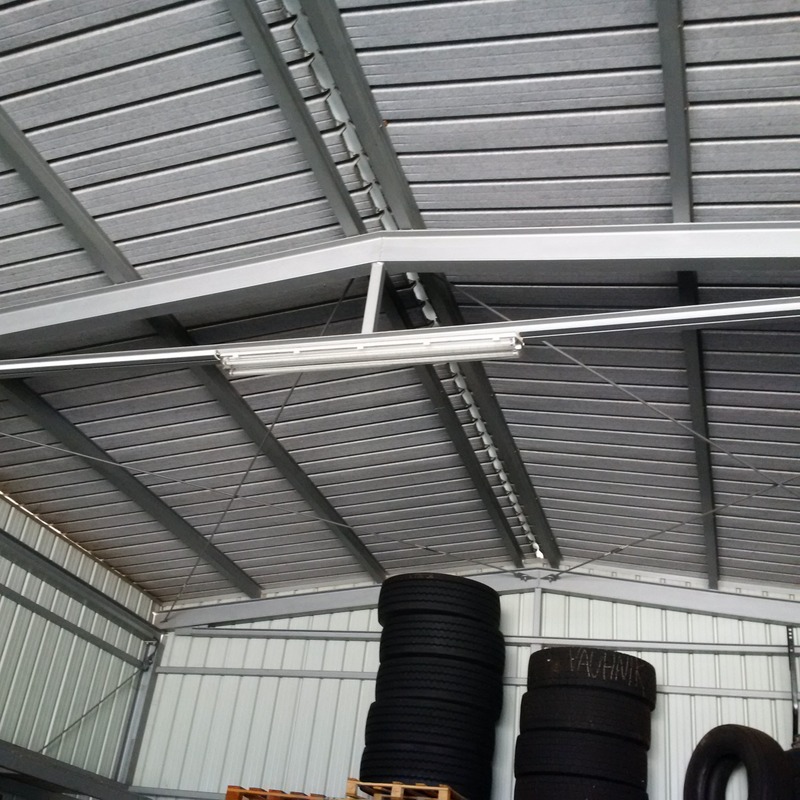

Za lažje razumevanje. Vpel bi breme tam kje se začne lučka na prečnem nosilcu in ga potem potisnil proti sredini. Zadostovalo bi mi tam nekje800kg obremenitve

Hvala
lp

[Žerjavar]

Skica z merami!

[mac77]

evo skica. prej kot v ponedeljek ne morem naedit bolljše, tam kjer je napisano 1m je nosilec vpet v sleme kot je na fotografiji

[Žerjavar]

Je razumljivo. Beseda vpeti pomeni nekaj drugega kot obesiti, pritrditi, spojiti.

Nebi se spuščal v statiko hale, tvoja željena obremenitev bi šla na račun obremenitve od snega. Ko je na strehi več snega se pač ne obremenjuje.
- Možnost snega kg/m2 (lokacija)?
- Razdalja od tega nosilca do bližnjega strešnega nosilca (dolžina late med dvema nosilcema)

[mac77]

Pozdravljen

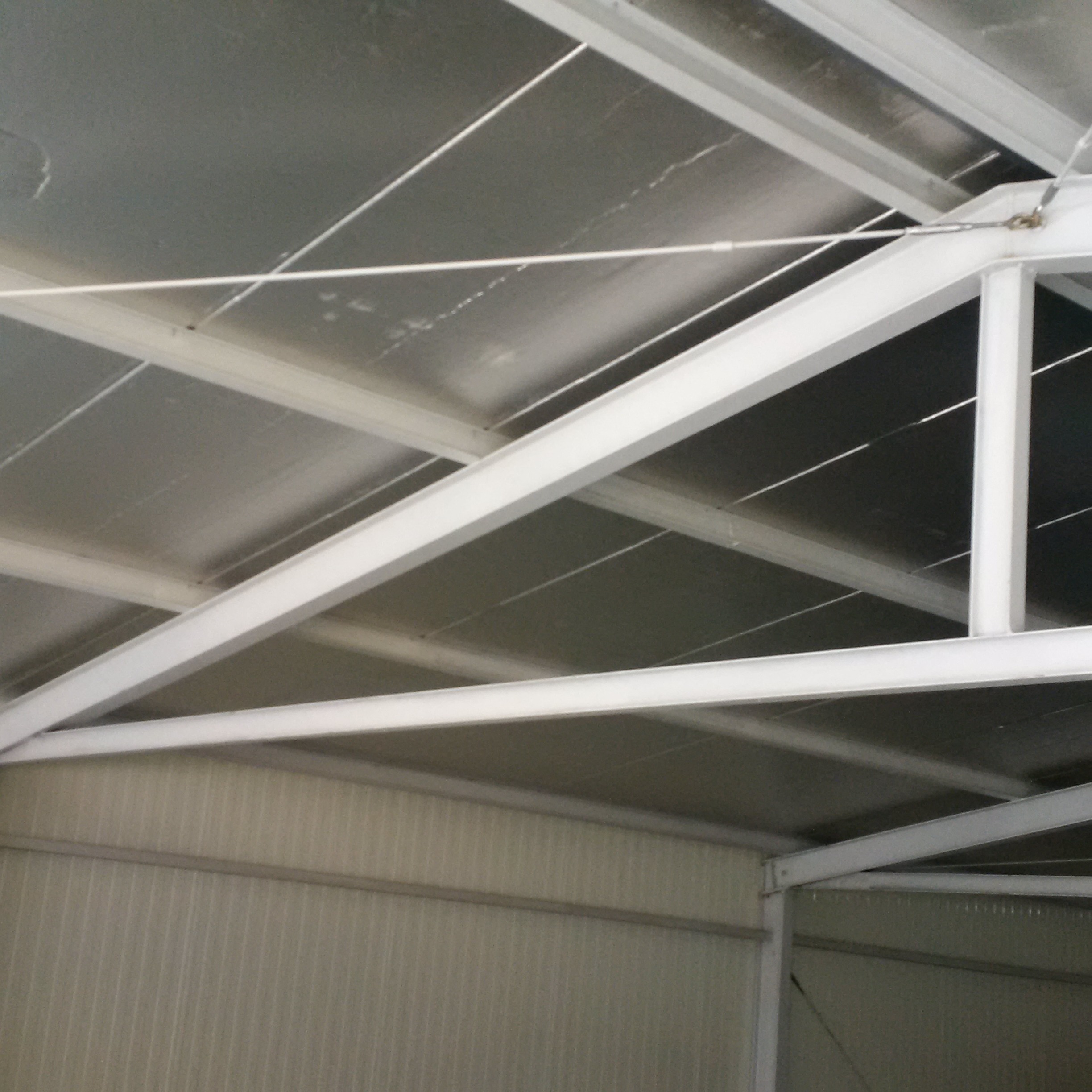

Sem poslikal da se vidi kako je zadeva vpeta(privarjena).
Med stebroma je 10m kot sem narisal v skici. Torej je ta nosilec na katerega obesam dolg malo manj ker je privarjen v strešni del konstrukcije.
Breme ne bo obeseno dlje časa, to bo samo uporabljal da dvignem kak motor večji motor iz vozila in ga potem potegnil proti sredini objekta in spustil na tla. Torej ne misli nič dlje časa viseti.
Je pa 200kg/m2 snežna obremenitev.
Lp

[Žerjavar]

- Razdalja od tega nosilca do bližnjega strešnega nosilca (dolžina late med dvema nosilcema) -

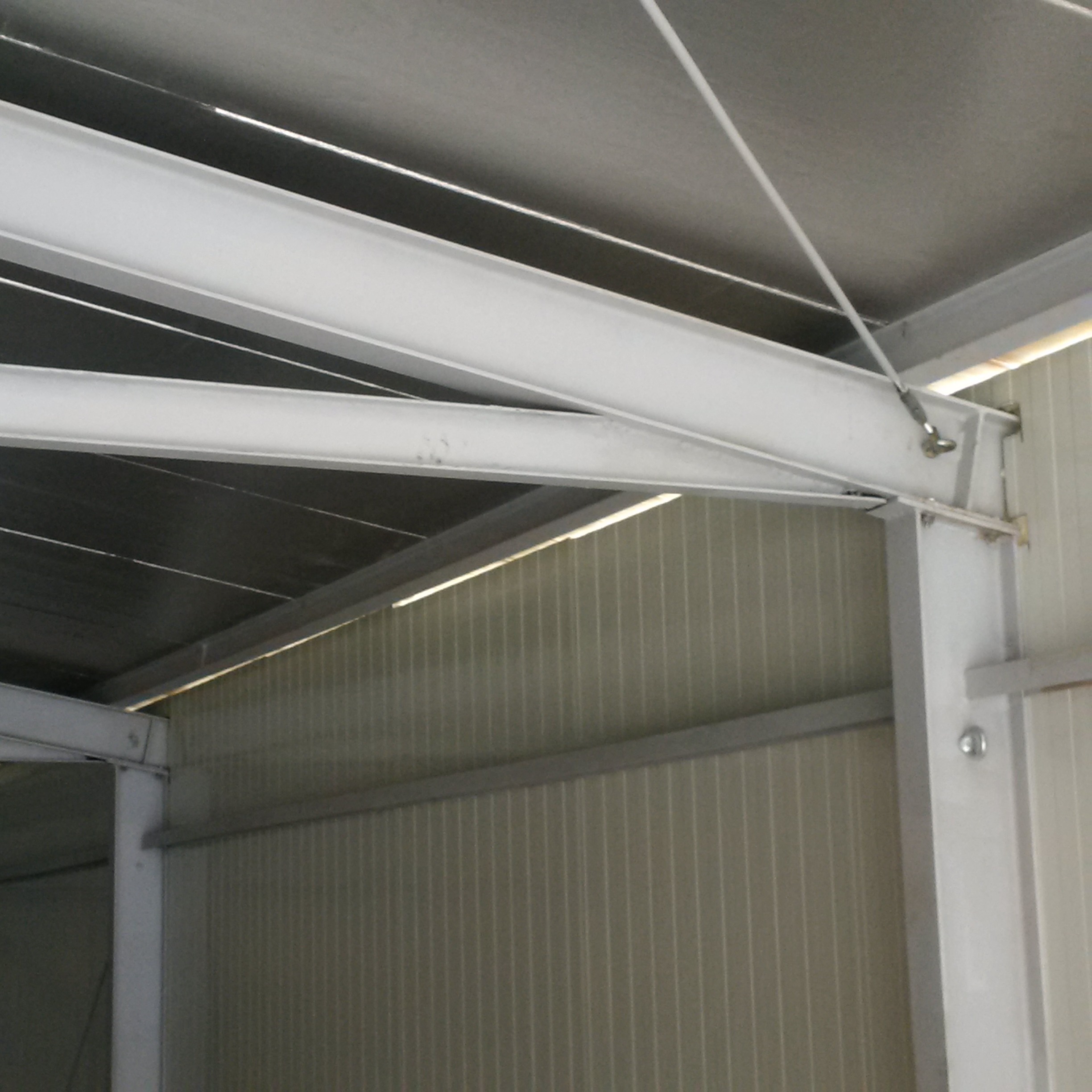

Na spodnji sliki je viden naslon nosilca na steber. Viden je še en steber in nosilec na njem. Razdalja med tema dvema nosilcema (stebroma)?

[mac77]

Med dvema stebroma je 3,75m. Zgoraj je streha povezana (privarjeno) z 4 nosilci IPE 100 n vsaki strani. S strani pa so stebri povezani(privarjeni)s tremi IPE 100.
Lp

[Žerjavar]

Tako kot si si zamislil, lahko obesiš skupno (voziček + vitlo + breme ) do 280 kg. kar je več, nima zadostne varnosti do plastične deformacije.

Možnost 1: Pod zatego (IPE 100) pritrdiš še profil IPE 160, zagotiviš obešenje na sleme ter še še 2,5 m od slemena na vsako stran na poševni strešni nosilec (IPE 180) Boš lahko imel skupno obremenitev 1000 kg na 4 koleščkih (razdalja med kolesi majhna). Seveda takrat, ko na strehi ni 200 ampak le do 140 kg/m2 snega.

Možnost 2: Obstoječo zatego IPE 100 obesiš na poševni strešni nosilec 2,5 m na vsako stran slemena. Na zatego obesiš dva vozička s po 4 kolesi, povežeš ju s profilom IPE 80 dolžine 1,25 m, ter v sredini obesiš vitlo. Boš lahko imel skupno obremenitev (breme + vitlo + vozička) do 730 kg.

Možnost 3: Podobno kot 2. Zatego obešaš na nosilec na razdalji po 1,5 m, uporabiš 4 vozičke s po 4 kolesi na razdalji 3 x 0,75 m. Boš mel dopustno skupno obremenitev 1100 kg.

[oldijp]

Zdravo,
da ne odpiram nove teme... Na leseno ostrešje bi rad obesil profil IPE, na katerega bi dal "mačka" - nekaj takega: https://www.ebay.de/itm/253107178533
Cilj je torej "tirno dvigalo". Razpon med točkama kjer bi obesil IPE profil je 2500mm. Dvigal bi rad do cca. 500kg max (motorji od starodobnikov).
Zanima me, kakšen bi bil primeren IPE profil?
Dve fotki za občutek
https://drive.google.com/file/d/1b81RDP ... share_link
https://drive.google.com/file/d/1WN9T3c ... sp=sharing

Hvala!

[Žerjavar]

Pokaži skico - pogled na dolžino nosilca. Kam bo pritrjen (kaj ga nosi? ne pozabi na osnovne mere. Nosilnost dvižnega vitla in vrsta pogona dviganja (ročno / elektromotor)?

[oldijp]

Zdravo,
nosilec bo obešen na tram preko jeklenih objemk okoli trama. Vitla bo ročna, na pletenico ali verigo.
Fotka za principa obešanja in skica na linkih:
https://drive.google.com/file/d/1bRVSHb ... sp=sharing
https://drive.google.com/file/d/1Bep8_u ... sp=sharing

Vnaprej hvala!
oldijp

PS: Upam da povezave delujejo.

[Žerjavar]

Bojim se, da leseni tram ne bo vzdržal, ko je na strehi obilica snega.
Ustrezen bo IPE 120, če pa imaš voziček s samo dvema kolesoma, pa mora biti IPE 140.

[oldijp]

Hvala za odgovor!
Gre za hoby "delavnico" za starodobnike... motor vzamem ven 1x na dve leti in se z lahkoto prilagajam snegu... tudi 500kg je pretiravanje. Naprimer V8 mercedesov komplet motor z menjalnikom vret ima cca 340kg. Tako da mislim da bom z IPE120 na varni strani. Lega ki nosi streho je cca 180x180, podprta kot je razvidno na https://drive.google.com/file/d/1WN9T3c ... k30wB/view
Še enkrat hvala!

LP oldijp
