Zanimivo definirane zahteve ->

Prav/narobe? Premalo informacij?


vir -> https://www.gov.si/assets/organi-v-sestavi/MIRS/Urad-splosno/4_TECOS.pdf

[fikus_]

Mislim da še avtor risbe ne ve, kaj bi točno rad. Narisal je v smislu "od viška ne boli glava".

[CADfreak]

Pozdrav

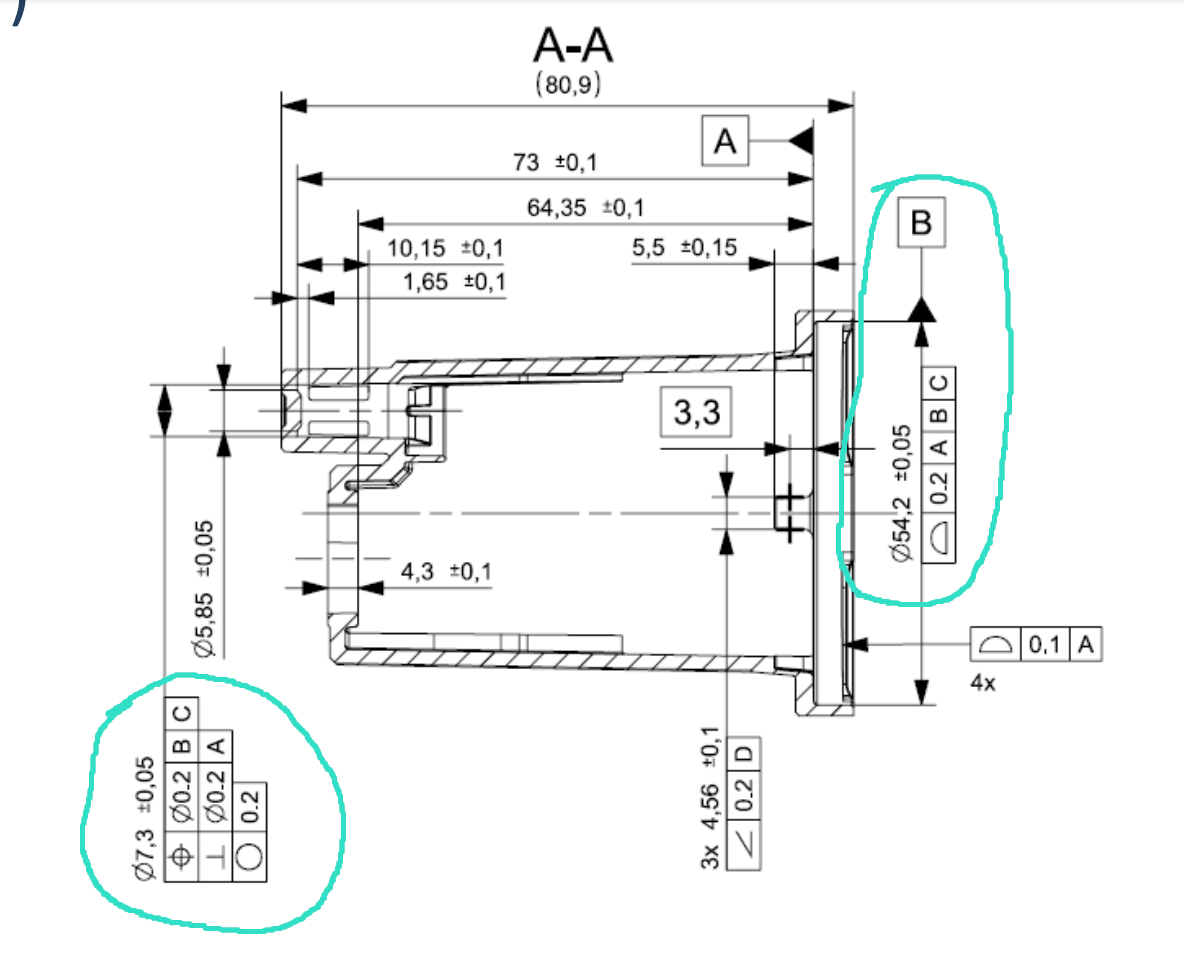

Prikazan pogled je kot primer v predstavitvi, ki je v povezavi. Za popolno razumevanje manjka informacija o bazi C (je ni na prikazanem pogledu) in pa podatek o materialu kosa in tehnologiji izdelave (ugibam: brizgani del iz termoplasta, ali kos, izdelan s tlačnim litjem (manj verjetno)).

Osebno bi me najbolj skrbela toleranca položaja. To pa zato, ke je baza B os kratkega valja (ali stožca) s premerom 64,2 ±0,05. Ta os je kratka v primerjavi s pozicijo, kjer je v veljvi toleranca položaja, dve desetinki sta "požrti" zelo hitro...

Lp

Jože

[cr7]

Mogoče, pa nism zihr. Kje misliš da je predimenzionirano?

Sam predvidevam, da gre za ISO sistem. Firbčen sem, če je pri original risbi zahteva za linearne dimenzije "default" 2 točkovna mera (predvsem pri premerih), ali pa je v/ob glavi uporabljen modifikator, naprimer ISO 14405:2016 (GG).

[grega09]

Brez poznavanja funkcije izdelka so skoraj vse debate o tolerancah brezpredmetne.
Lahko so edino koristne za nesmiselne podražitve izdelka in zbijanje cene pri dobavitelju, ker jih ni izpolnil in ga potem lahko lovijo za vrat. Tipični primer za takšne stvari je avtomobilska industrija.

[vili]

glede te risbe mi ni popolnoma nič jasno je kar nekaj, to znam tudi jazt, pa, da nebo nihče nič zastopil, dobro morda sem malo oldfešn, ampak še vedno malo podučujem mlade tako glede modeliranja kot potem glede dokumentacije..., iz šol pride kar nejaj, dobro tudi mene so v madosti potem malo "dkali" pri risanju... haha, ja sem pa malo gledal njihovo stran, sami napihnjenci - top ganovci, pa ja ..., moj prvi filing..., dobro lahko se motim, kar pa je človeško...

[fikus_]

Kje misliš da je predimenzionirano?

Ne da je predimenzionirano, ampak oblikovnih toleranc je kot smetja in po sistemu "od viška ne boli glava".

Še jaz imam probleme z razumevanjem in vprašanje, če prav razumem vse te oblikovne tolerance, kaj bo pa v proizvodnji in kontroli.
Rad bi videl avtorja risbe, če je šel računati odstopke za te tolerance, ker to ni mačji kašelj. Močno dvomim, da je računal odstopke znotraj katerih mora biti kos in da bi znal razložit kontrolorju, ali je izmerjen kos OK ali ne.
