Os in spindel zveza

[Teslo]

Pozdravljeni,

Zanima me vaše mnenje in ideje.

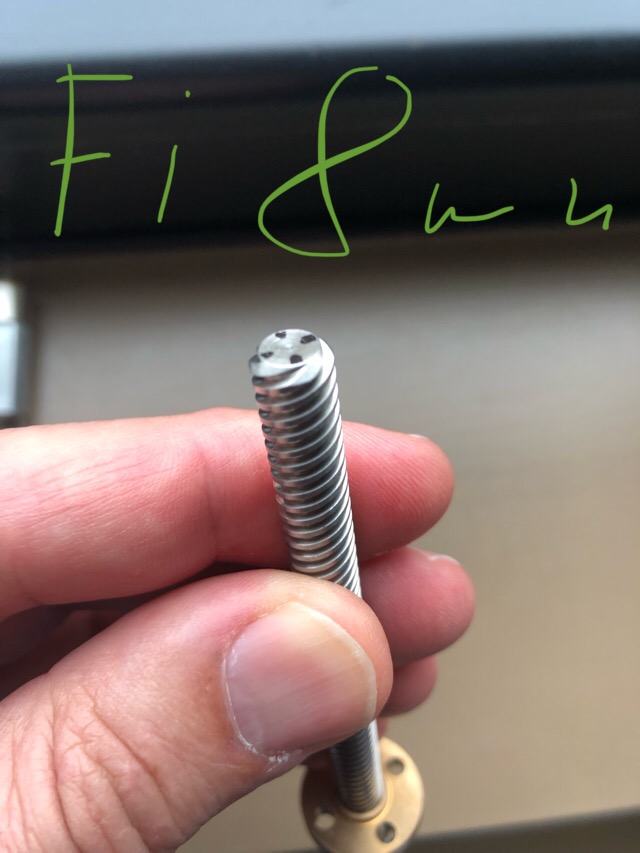

Kako razstavljivo združiti špindel in os fi 3mm na sliki brez uporabe bocnega vijaka... ?

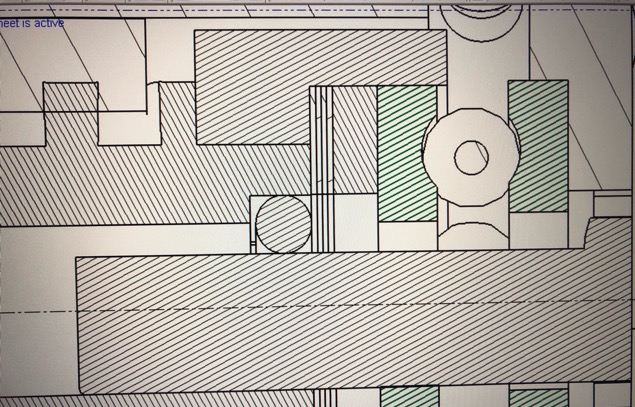

Primer je narejen za rezkar fi 1mm če bi se to recimo porezkalo potem morajo biti narejeni umiki. Na sliki sta dve varjanti. Za katero varjanto bi se vi odločili? Morda kaksna drugacna izvedba?

[vili]

naredi 1, enko, boš imel najman isrednih mas, se mi pa neda zmodelirat in iskati težišča, pazi pa na vibracijem zaradi teh izsrednosti..., pomembna je resonanca, ali boš pod njo ali jo boš pa povozil, boš čez......, lahko pa posnameš roba na gredi in ni potreben umik v luknji "nabe"..., gre tudi tako...

[fikus_]

Naredi okroglo luknjo in s strani 1x ali 2x navoj ter navojni zatič (mislim da DIN 914, izberi tistega s cilindricnim koncem), varuješ z ustreznim lepilom. Z ostrezno dolžino zatiča tudi ne bo vibracij.

[Teslo]

Jaahh ja nekak tako kot ste napisali ja...
Ena od nakan je tudi tale z iglico od igličnega ležaja fi 1mm..

[Deutz]

.... Morda kaksna drugacna izvedba?

Zvrtaš lukno fi 3mm ustrezne globine potem pa vstaviš "kajlo" in jo zalimaš ali pa spajkašl.... ugibam da bi tudi mehko spajkanje (cin) bilo zadostno... če ne pa "hartlotat".... !!!


[Deutz]

...lahko pa še zvrtaš luknjo vmes pa vstaviš pravo okroglo kajlo (npr. iglico od ležaja)
...to pa bo sigurno držalo !!

kajla 2.jpg (9.16 KiB) Videno 4215 krat

[Deutz]

To bo hitro obrabljeno... !

kajla 3.jpg (12.99 KiB) Videno 4206 krat

[vili]

Ena od nakan je tudi tale z iglico od igličnega ležaja fi 1mm.

ja lahko pa odcvikaš tudi del drata na ograji naj bo kar mehak, bo služil kot varovalo, če bo kaj zaštekalo..., haha, princip, crknit ti mora najcenejši "ajnfoh" element v neki zvezi, pa vzami kakor hočeš...

[Teslo]

Ja iglica se zna obrabit ja.Še slabše, verjetno se bo os prej obrabila. Vrtljaji so sicer 25/minuto ampak vseeno.

Lepljenje: Imel sem nakano porezkat na peš luknjo kvadratno 4x4mm notri naliti Epoxy Metal Bison

https://www.bison.net/content/dam/bolto ... 443/50.pdf

in notri "potopiti" (center -soosno) os namazano 3x s PVA ločilcem . Ko se strdi vzameš os ven in je.
Ker pa bo morda temperatura včasih tudi 60 stopinj celzija si tega ne upam naredit ker epoxy prične zgubljati na trdnosti pri tej temperaturi itd... Nisem tako hraber..

Mislim da bo porezkat po varjanti 1 na zgornji sliki kar prava. Pa še ene komponente se rešim in narejeno v enem šusu...

Bom hvaležen še za kakšno idejo oz vaše razmišljanje..

Hvala

[vili]

tslo:
glej težko je karkoli reči kaj ti bo prej crknilo ali gred ali tista iglica iz mehkega jekla ali pa še česa mahkejšega reciva Al zlitina, CuZn zlitina - mesing..., zakaj ne, ker če ti bo pobralo gred nebo fajn

[CADfreak]

Pozdrav.

Če že pametujemo, bi jaz dal rezkati gnezdo v gredni vezi po izvedbi št. 2. Zakaj? Ker moment prenašaš samo preko ravnine, valjast del služi centriranju. Širši kot je ravni del, manjši so ploščinski pritiski zaradi prenašanega momenta (pritiski zaradi momenta so maksimalni pri robu, padajo pa proti sredini, kjer so 0!) Širši kot je ravni del, daljša je ročica, torej je sila pri danem momentu manjša in s tem tudi pritisk...

Drugače če boš rezkal, potem lahko oblikuješ sedež tudi tako, da vanj vstaviš ploščico, kar bo s stališča obremenitev boljše kot iglica ali kos žice. Lahko vstaviš celo malo upognjeno listnato vzmet, kar ti bo odstranilo še zračnosti. Praktično na ta način so pritrjeni vsi vrtilni gumbi na štedilnikih...

Čemu bo služil ta pogon? Po to del 3D printerja ali kaj podobnega?

Lp

Jože

[vili]

jozl:
poznamo samo osnovne mer pa vrtlajaje???, kje je pa vse ostalo, ki vpliva na eno tako zvezo..., ma ne ni ajnfoh..., recimo "iskra - ši" so bili kar majstri glede takih miniaturnih zvez..., smo za njih kalili gredi motorjev, ma bolj "zobotrebce", ma to ni nobeno strojništvo???, hahaha, če ni nekaj sto kilovatov..., ja ta zveza je kar jebena..., res ni enostavna..., ena zagozda ali moznik je šala mala...

[Teslo]

Ja razmisljal sem tudi tako ja da st 2. mi da najdaljšo ravnico krožnice pa dovolj ostane za center ja...

[fikus_]

Vidim da so predlogi v smeri "zakaj bi enostavno, če lahko zakompliciramo" ali "simpl je najbul da best".

[vili]

Vidim da so predlogi v smeri "zakaj bi enostavno, če lahko zakompliciramo" ali "simpl je najbul da best".

prevrtaš lukno pa štifr skuz, kje je problem, ma ga ni, če je en premau pa daš še enga, samo nevemo za kaj sploh gre, kašen je moment...???, dobro zasral ga je že nekdo s tem posnetjem štrclja, ja, da se jebeš potem z nabo...??????, pa bo spet rekel nekdo, da smetim..., to nabo potehneš, jo pritisneš s štemplo, jo sfreezaš po 1 ali 2, če bo plastika natiskaš, ja vse gre ni panike..., samo moraš vedeti za kaj sploh gre, da lahko majčkeno serješ...
