Nadstrešek za avto

[lesy1]

Pozdravljeni.

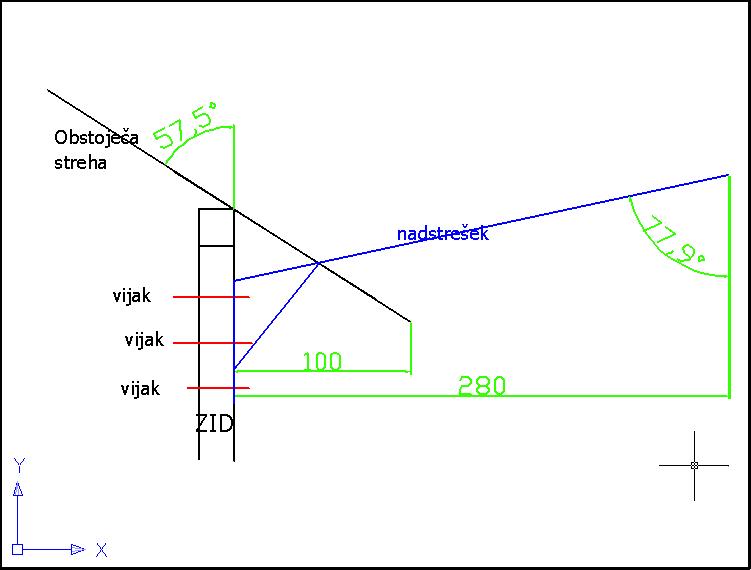

Spravljam se izdelat nadstrešek za avto. Izmere strehe bodo 2,8mx4,5m, težava se pa pojavi v sami konstrukciji. Zaradi določenih omejitev mora biti nadstrešek enostransko vpet (pritrjen na eni liniji). Konstrukcijo sem si zamislil tako, kot je videti na sliki spodaj.

Nadstrešek bi naj bil sestavljen iz takšne konstrukcije kot je razvidno iz slike in sicer bi naj bilo 5 takšnih nosilcev, se pravi na vsak meter. Pokrito bo z pločevino. Konstrukcijska izvedba pride v poštev samo takšna, ki ne znižuje trenutne višine pod sedanjo streho.
Kakšne profile bi bilo potrebno uporabiti, če bo površina strehe cca 10m2 in maksimalna obtežba v najslabših pogojih 200kg/m2.

Hvala za pomoč

LP

lesy

[Nicomajstr***???***]

Samo kako bo pa z odvajanjem vode na sredimi kjer bo stik?

Kdor bo pa tole izračunal naj pa prosim napiše celoten postopek, ker bi se sam rad kaj naučil tudi izven šole.
Mislil sem, da bi rešil takole: Za izračun bi rabil še podatke o tisti kotni podpori, potem bi pa jaz računal z momenti (obremenitev bi vzel kot kontinuirano vse skupaj pa razdelil na dva dela (pred in za točko kjer pride podpora) in poenostavil težišči), potem pa primerjal s podatki iz metalurškega kataloga (Saj si prav razlgam, da se to da nekako primerjati s podatkom o vztrajnostnem ali pa odpornostnem momentu in kaj tadva momenta pomenita?). Samo treba je upoštevati še deformacije pri varjenju... to pa je zame že preveč.

[lesy1]

Odvajanje vode bo rešeno tako, da da nadstrešek ne bo pokrit v celoti. Tam kjer je že obstoječa streha bo nadstrešek imel samo prekritje obstoječe strehe za 20, 30 cm. Voda gre v obstoječi žleb.

Jaz bi bil zelo navdušen, če bi kdo bil pripravljen v kakšnem programu izvesti preizkus trdnosti. Kot konstrukcijski material sem si zamislil npr cevi pravokotnega prereza, kolikor ga je potrebnega, drugače pa I profil.

LP

Lesy

[gepro]

Upoštevaj še sneg. Menda je za SLO predvidena dodatna obtežitev 50 kg/m2. Pa veter bo tudi kaj vplival. Konstrukcija je na "uč" neizvedljiva.

[lesy1]

Upoštevaj še sneg. Menda je za SLO predvidena dodatna obtežitev 50 kg/m2. Pa veter bo tudi kaj vplival. Konstrukcija je na "uč" neizvedljiva.

V predvideni obremenitvi so upoštevani tako sneg kot veter, pa še par zadev. Po mojem mnenju je zadeva izvedljiva, sem še malo modificiral, še vedno pa bi rad nekako izračunal/določil napetosti in deformacije v kritičnih prerezih in iz njih določil dimentije nosilcev.
Nekaj podobnega kot želim jaz je na sliki spodaj, le da so tu strebri vpeti v tla. Je pa malo težavo določiti mere.




LP

Lesy

[sanka]

Za jeklene konstrukcije(izris, dimenzije, deformacije, animirano delovanje deformacij, izračun statike in še mnogo več) ti priporočam program Dlubal RSTAB ter Dlubal RFEM. Lahko pa ti podam e-naslov enga uglednega strokovnjaka iz področja jeklenih konstrukcij(reference ima zelo dobre, predava na fakulteti za gradbeništvo), če ti kaj razloži ali pa pomaga je pa iz MB-ja.

povezava

LP
S

[Nicomajstr***???***]

Mene pa še vedno zanima kaj pomenita tadva podatka vztrajnostni in odpornostni moment, ki jih najdemo v metalurškem katalogu.

[gepro]

Neizvedljivo je vpetje na obstoječ zid (zidake ti bo zdrobilo - razen če nimaš AB zidu)

[cebelica]

Take nadstreške delam tudi sam (z izračunom) in ti povem, da je bolje narediti tri močnejše nosilce namesto petih. Je pa res, kot je nekdo že omenil, da je potrebno videti kakšen je tvoj podporni zid. Če si zainteresiran ti lahko pomogam. KOntaktiraj na E-mail.

[SAJKO]

Po domače povedan, sta vztrajnostni pa odpornostni moment podatka, ki ti poveta, kolk je dimenzijsko močen profil. Skupaj s podatkom natezne trdnosti materiala, ti da podatek dopustnega upogibnega momenta.

[vili]

vztrajnostni moment je zmnožek površine neke ploskve s kvadratom odaljenosti od težišča I=A*a^2

odpornostni moment W=I/e

I vztrajnostni moment
e oddaljenost najbolj oddaljenega "vlakna" prereza glede na tžišče

n.pr.: upogibna napetost:

sigma=M*e/I=M/W

toliko na kratko

[pivo]

uporabi čimlažje materiale (osnovna konstrukcija recimo alu, kritina iz umetne mase - lexan)

upoštevaj težo 300-350kg/m2 + teža konstrukcije, če bo konstrukcija postavljena v območju sneženja

če je zunanji zid sestavljen iz opeke, se bo pojavil problem pritrditve, saj stene opeke ne prenašajo velikih obremenitev (sidra populi). lahko pa to rešiš tako, kot je prikazano na sliki. v tem primeru se ti pa bodo videli vertiklani nosilci - stebri. je pa načina tudi najbolj, kot temu pravimo na štajerksem, ziher .

spoj strehe in stene pa se ponavadi rešuje z žloto med steno in streho
