Integriran inženiring z mehansko konstrukcijo sistema

Povezava preko STEP vmesnika

Eplan Fluid bo mogoče prav tako integrirati v MCAD sisteme. V Eplan Fluid Professional bodo 3D podatki, fluidni simboli in električni pogoni neposredno povezani s seznami delov in tehničnimi specifikacijami naprav. Rešitev predstavlja uporabnikom prednosti, kot so interdisciplinarni inženiring in nižji stroški načrtovanja in dokumentacije. Istočasno pa se poveča tudi strokovno znanje fluidnega inženirja.

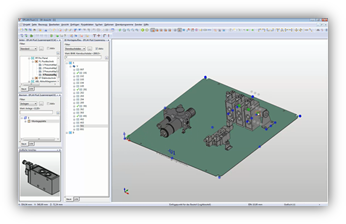

Eplan Fluid Professional združuje preizkušeno načrtovanje fluidnih sistemov in novo 3D tehnologijo. Komponente, ki so bile postavljene na fluidno shemo, kot so ventili ali cilindri, je mogoče sestaviti v 3D in le-te postaviti na montažni načrt z uporabo preprostega sistema podobnega principu LEGO. Eplan eTouch tehnologija omogoča avtomatično ustvarjene t.i. pick-up točke za vsako komponento in s tem omogoča hitro in enostavno risanje fluidnih načrtov. Uporabniki ne potrebujejo poglobljenega 3D znanja in 2D montažni načrti so avtomatično ustvarjeni, kot del dokumentacije. Pomembne informacije za proizvodnjo, kot so npr. zahtevana količina vgradnega prostora, število lukenj za vrtanje in dolžine cevi, so torej že na voljo dovolj zgodaj.

Kontroliran potek dela z uporabo Step vmesnika

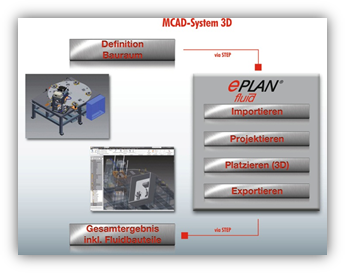

Ena od glavnih novosti je integracija v obstoječi potek dela sistema za mehanske konstrukcije. 3D modeli, kot so npr. pnevmatične komponente in njihove izvori stisnjenega zraka, lahko oblikujemo v katerem koli MCAD sistemu (npr. Autodesk Inventor) in jih nato uvozimo v Eplan Fluid Professional preko Step vmesnika. Fluidni inženir nato te komponente smiselno poveže skupaj in naredi njihovo povezavo na električni del. Za postavitev komponent na montažno ploščo lahko uporabi funkcijo povleci-spusti. Program lahko nato avtomatično generira sezname komponent in cevi. Fluidni inženir lahko nato izdelane podatke skupaj z oštevilčenjem komponent vrne nazaj v MCAD sistem, npr. na model celotnega stroja, preko Step vmesnika.

Standardizacija poenostavlja proces

Fluidni inženirji lahko standardizirajo svoj proces načrtovanja z uporabo Eplan Fluid-a in shranijo pogosto uporabljene podsisteme v obliki makrov ter jih naslednjič ponovno uporabijo pri svojem načrtovanju. Strokovno znanje je tako ohranjeno in ga lahko kadarkoli zopet uporabimo. To pospeši načrtovanje in ohranja kvaliteto preko vseh disciplin. Skupaj z elektro načrtovanjem potek dela ponuja možnost, da se izognemo morebitnim napakam predvsem zaradi vse večje kompleksnosti mehatronskih komponent, kot so npr. ventilski otoki. Znanje fluidnega inženirja zato uporabljamo tam, kjer je potrebno npr. pri dimenzioniranju komponent, povezavami med komponentami in njihova pravilno postavitvijo. Podatke, kot so dolžine cevi, proizvodnja toplote, energetska učinkovitost, mehatronska interakcija ter zmanjšanje prostora za namestitev je mogoče izračunati že v zgodnji fazi v med-disciplinarnega poteka dela.

Povzetek

Prednosti za načrtovalca so očitne: 3D podatki, fluidni simboli in električni pogoni so neposredno povezani s seznami delov in tehničnimi specifikacijami naprav. Stroški načrtovanja in dokumentacije se bistveno zmanjšajo.

EPLAN Fluid in Autodesk Inventor

EPLAN Software & Service

EPLAN Software & Service razvija inženiring rešitve, ki pospešijo proces inženiringa. Interdisciplinarni sistem zagotavlja večjo produktivnost in integracijo podatkov. EPLAN razvija PDM in PLM koncept po meri stranke in zagotavlja celovite storitve, kot so prilagoditve, svetovanje in usposabljanje. Dejavniki uspeha so inovativni razvoj, praktičen pristop in mednarodna prisotnost. EPLAN je del podjetja Rittal International in s tem skupine Friedhelm Loh s 11.500 zaposlenimi po vsem svetu. Družba je v svetu prisotna v 50 državah, kjer nudi podporo 25.000 strankam z več kot 80.000 nameščenih rešitev po vsem svetu. Moto podjetja Efficient Engineering podarja učinkovit ter optimiziran proces, ki drži podjetja konkurenčna na dolgi rok.
