Izšle so nove verzije programske opreme Autodesk

Linija izdelkov Inventor prinaša napreden 3D pristop, medtem ko ohranja 2D podatke preko prave DWG kompatibilnosti. Inventor prinaša nov način modeliranja - Functional Design. Ta omogoča, da se konstrukterji namesto modeliranja geometrije osredotočijo na problem, ki ga želijo rešiti. Na drugi strani je na voljo nova različica AutoCAD-a, kjer je risanje, detajliranje in konstruiranje ponovno bolj poenostavljeno. AutoCAD 2008 je izboljšan z novostmi, ki zvišujejo hitrost in natančnost ter prinesejo prihranek časa.

Kratek povzetek novosti v Autodesk Inventor 2008:

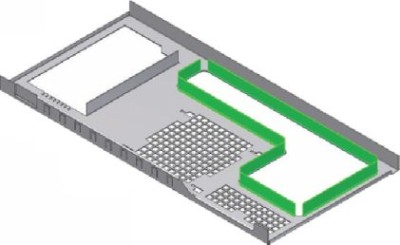

Izboljšani orodji Flange in Contour Flange omogočata izdelavo več zavihkov sočasno s samodejnim urejanjem stičišč, možnost dodajanja gradnikov na razvito pločevino, izboljšave pri uporabi in predstavitvi prebojev (Punch Tool), prikaz tehnoloških podatkov (kot in smer krivljenja, radij...) na izrisu, prilagoditev razvitja pri izvozu v DWG/DXF (ravnine, poenostavitev spline-ov z daljicami, združevanje v polyline.

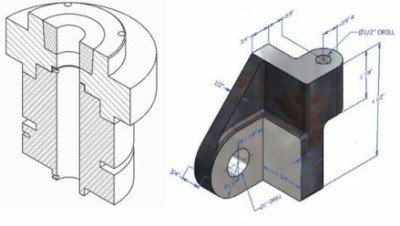

Kotiranje izometričnih pogledov, oblika šrafur je povezana z izbiro materiala, skriti robovi na osenčenih pogledih, nov tip pogleda slice (prikaz prerezov za kompleksne oblike), šrafure na izometričnih pogledih, revizijske tabele in oznake, linearno kotiranje navojev.

Ta tehnologija omogoča direktno branje in pisanje DWG datotek brez konverzije. Še več - privzet format datotek za izrise je sedaj lahko kar DWG.

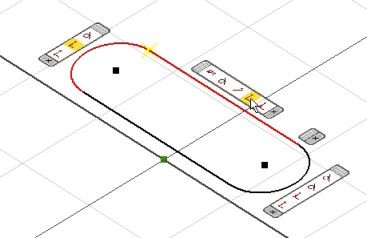

Izboljšave pri delu z geom. omejitvami (2D Sketch Constraints), nadzor nad prikazom geom. omejitev, nova omejitev tipa reference, izboljšana orodja Move, Copy in Rotate, novi orodji Stretch in Scale, nadzor nad izgledom skicirne geometrije (barva, tip črte, debelina) preko orodne vrstice Properties - podobno kot v Autocadu.

Možnost vnosa ukazov preko ukazne vrstice - preimerno za uporabnike, ki prehajajo iz Autocada, pritisk na preslednico tako kot v Autocadu ponovi zadnji ukaz.

Nova opcija Area Loft pri ukazu Loft omogoča natančno določitev velikosti preseka na določenem mestu telesa, nov gradnik Bend parametrično ukrivi celotno komponento, nov tip izvrtine - konična navojne izvrtine, izboljšan ukaz Revolve (opcija From - To), novo orodje Helical Curve, asociativnost pri ukazu Project Cut Edges, novo orodje Copy Surface (bivši Promote) asociativno kopira površine med različnimi komponentami, možna uporaba 3D krivulj za razbitje (split) ploskev. Orodja za analizo in merjenje Izboljšano orodje za analizo presekov komponente, možnost izračuna geometrijskih lastnosti (vztrajnostni moment) 2D profila, novo orodje Surface Analysis, ki vključuje tudi barvni prikaz srednje in maksimalnih ukrivljenosti v U in V smereh.

Hitrejša in bolj robustna izdelava jeklenih konstrukcij, urejanja stičišč so prikazana kot gradniki v zgodovini, nova opcija Merge združi več soležnih profilov v enega, dodani novi standardi, izboljšana zmogljivost omogoča izdelavo velikih jeklenih konstrukcij.

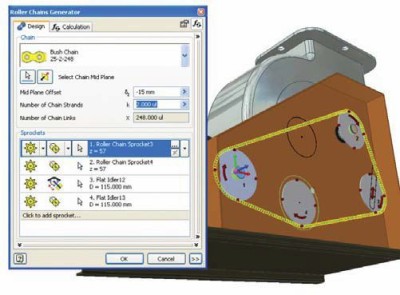

Popolnoma prenovljen vmesnik za preračun in izdelavo gredi, preračun in risanje verig z verižniki, izboljšana čarovnika za preračun vodoravnih in navpičnih nosilcev, izboljšani čarovniki za natezne, tlačne in krožnikaste vzmeti.

Izboljšan Design Doctor, možnost odpiranja in vstavljanja več komponent sočasno, optimirano označevanje komponent pri velikih sestavih, izboljšave pri izpeljanih komponentah.

Možnost uvoza podatkov iz Alias Studia preko DWG datotek, uvoz 3D točk v skice, izvoz površin v STEP, določevanje barv stranic.

Prikaz različnih predstavitev lege in vidnosti komponent, možnost objave celih družin iPart in iAssembly v DWF, objava prezentacij v DWF (vključno z animacijami) - uporabno za izdelavo navodil za montažo.

Možnost namestitve na računalnik, kjer je že nameščen CC iz verzije 11, knjižnice so privzeto Read/Write kar omogoča poenostavljeno dodajanje lastnih elementov v obstoječe knjižnice, pohitritve pri delovanju na vseh področjih Content Centra.

Povzetek novosti AutoCADa 2008:

Konfiguracija
- Okolje Windows Vista ali Windows XP
- Strojno pospeševanje z Direct 3D (privzeto) ali OpenGL

Uporabniški vmesnik - Nova nadzorna plošča z najpogostejšimi ukazi za risanje
- Enostavnejše delo z bloki preko palet
- Delovni prostori so sestavni del menujev
- Enostavnejše prilagajanje menujev in orodnih vrstic

Delo z datotekami
- Uvoz in izvoz Microstation DGN datotek
- DWF podloge omogočajo poljuben prikaz ravnin
- Povezane risbe (Xref) so lahko obrezane ali izrezane
- Reševanje (Recover) popravi tudi povezane datoteke

Risalne ravnine
- Izboljšano okno za urejanje risalnih ravnin
- Hitro nastavljanje standardnih lastnosti (SETBYLAYER)
- Nadzor pri uvozu novih (nestandardnih) ravnin
- Zaklenjene ravnine so prikazane bledo
- Prikazi v izrisnih oknih imajo lahko spremenjene barve, vzorce, debeline

Označevanje
- Teksti (Mtext) z več stolpci
- Atributi blokov so lahko večvrstični (MTEXT)
- Lomljenje kotirnih črt na nepreglednih mestih (DIMBREAK)
- Lomljene kote (DIMJOGLINE)
- Kontrolne kote s spremenjenim prikazom teksta (DIMINSPECT)
- Preurejanje vzporednih kot (DIMSPACE)
- Opombe (Leaders) z več puščicami

Tabele
- Vnos AutoCAD tabele iz Excela (PASTESPEC)
- Kreiranje povezane tabele (TABLE Link)
- Povezana tabela spreminja vrednosti glede na Excel tabelo
- Spremembe narejene v AutoCADu se shranijo v Excel tabelo
- Možna je uporaba formul v tabelah
- Dolga tabela je lahko prelomljena v več stolpcev

Urejanje izrisov (Layouts) in načrtov (Sheets)
- Prilagajanje velikosti tekstov glede na merilo
- Prilagajanje velikosti kot in opomb glede na merilo
- Prilagajanje gostote šrafur glede na merilo
- Poenostavljeno določanje merila izrisnih oken

Ostalo
- Ročaji v dinamičnih blokih vsebujejo namige
- Izboljšano določanje optičnih lastnosti materialov
