MB-NAKLO priporoča sistem Multiplex

Najpomembnejše prednosti sistema Multiplex

1. Brez stroškov ponovnega brušenja ali oplaščenja, zamenja se le rezilna ploščica
2. Hitra zamenjava rezilne ploščice: preprosto odvijete dva vijaka, odstranite obrabljeno ploščico, vstavite novo in zategnete vijake.
3. Različni materiali, različna oplaščenja
4. Dolžina orodja je konstantna, kar skrajša čas nastavljanja in s tem zmanjša stroške. Nastavljanje ter ponastavljanje se lahko opravi brez CNC strojev in avtomatike
5. Visoka zmogljivost obdelave in optimalna življenjska doba orodja, zahvaljujoč notranjemu hlajenju in robustnim ploščicam, ki imajo odlično obrabno obstojnost
6. Zmanjšanje stroškov skladiščenja, saj se lahko isto držalo uporablja z različnimi premeri rezalnih ploščic.

Izbor držal
Vsa držala omogočajo notranje hlajenje. To pomeni, da se hladilna tekočina razporedi vse do rezilnih robov, kar zagotavlja visoko učinkovitost. Niti veliki rezalni parametri ploščicam Hartner ne predstavljajo nikakršnega problema. Poleg tega notranje hlajenje zagotavlja optimalno odvajanje odrezkov iz izvrtine, kar pomeni, da vmesno čiščenje med vrtanjem ni več potrebno. S tem se skrajša čas obdelave.

Svedri s cilindričnim držalom so na voljo v naslednjih dolžinah:

• kratka, za vrtanje do globine 3 x D
• dolga, za vrtanje do globine 5 x D
• posebno dolga za vrtanje do globine 7 x D
• extra dolga za vrtanje globine do 20 x D
• Modularni sistem za vrtanje s spremenljivimi globinami vrtanja (zaradi izmenljivih podaljškov)

Standardna konusna ali cilindrična držala so kaljena, nikljana in imajo optimirano spiralo (<35 mm ), kar zagotavlja izboljšano kakovost in lažje odvajanje odrezkov.



Primer uporabe: vrtanje v polno s 185,00 mm v material 34CrNiMo s 1000 N/mm2

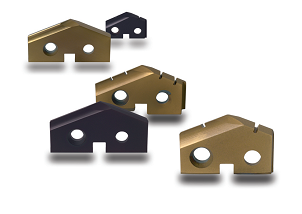

Velik izbor izmenljivih rezilnih ploščic
Za doseganje optimalnih rezultatov obdelave vseh materialov, sistem Multiplex ponuja velik izbor izmenljivih rezilnih ploščic:

• Trdokovinske izmenljive ploščice s posnetjem na rezalnem robu in prevleko TiN + Fire (ID. 86708 / 86702, do 35 mm)
• Trdokovinske izmenljive ploščice brez posnetja na rezalnem robu in prevleko TiN + Fire (ID. 86709 / 86701, do 35 mm)
• PM HSS-E izmenljive ploščice z lomilcem odrezkov in prevleko TiN + Fire (ID: 86602 / 86608, do 25 mm)
• PM HSS-E izmenljive ploščice (MP05) z lomilcem odrezkov in prevleko AlTiN  (ID. 86609, > 25 mm)
• Ploščice posebnih geometrij so dobavljive v cca. 3 tednih. Nekatere trdokovinske ploščice brez prevleke so na voljo kot stopničasta verzija za stopničasta držala:
• Trdokovinske stopničaste ploščice, razred P20-P30. Primerne za jekla in sive litine (ID.86850 / 86851 / 86852)
• Trdokovinske stopničaste ploščice, razred K10-K20. Primerne za sivo litino, jekla, Al-zlitine ter Duroplaste (ID.86860 / 86861 / 86862).

Uporaba različnih ploščic
Trdokovinske ploščice zahvaljujoč posebni strukturi trde kovine za glavni rezalni rob ponujajo izjemno ugodno razmerje med žilavostjo in trdoto. Zato so še posebej odporne na sile, ki se pojavljajo med operacijo vrtanja. Rezilne ploščice brez posnetja na rezalnem robu so še posebej primerne za materiale, z natezno trdnostjo do 600 N/mm, rezilne ploščice s posnetjem na rezalnem robu pa se lahko uporabljajo pri materialih z natezno trdnostjo več kot 600 N/mm.
Jeklene ploščice legirane s kobaltom in molibdenom se uporabljajo za obdelavo legiranega in nelegiranega jekla in litega železa z natezno trdnostjo do 1100 N/mm, sive litine, tempranega litega železa, sferičnega litega železa, sintranega železa, nikelj srebra, brona, medenine in aluminija.




Prevleke rezalnih ploščic
Da bi dosegli najvišjo možno hitrost rezanja in življenjsko dobo orodja, so ploščice za večino materialov prevlečene s prevleko TiN, AlTiN ali FIRE. TiN je stroškovno najbolj učinkovita rešitev za standardne aplikacije. FIRE v primerjavi s TiN poveča učinkovitost ploščic in se uporablja za aplikacije v posebej zahtevnih pogojih. Prevleka AlTiN ploščic MP05 pa zagotavlja trdoto v visoki vročini in je še posebej primerna za materiale, ki jih je težko obdelovati.
