Nove in izboljšane funkcije za think3-jev programski paket ThinkDesign 2009.1

Nekaj značilnih novosti in izboljšav verzije 2009.1 novosti:

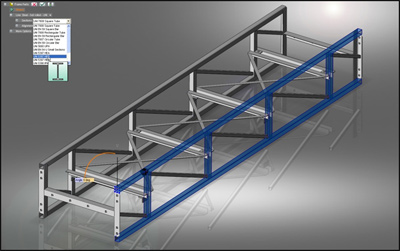

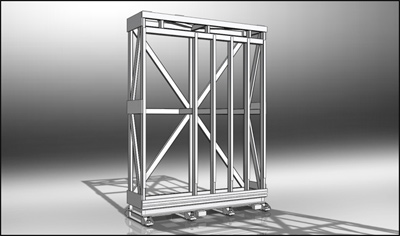

• Verzija 2009.1 vsebuje popolnoma nov ukaz za izdelavo konstrukcij. Na podlagi mreže vnašamo želene profile in tako izdelujemo konstrukcijo. Slednji modul nam z enostavnim vmesnikom, močnim in fleksibilnim orodjem poenostavi in skrajša proces izdelave konstrukcij. Elemente izbiramo iz standardne knjižnice, ki jo lahko tudi dopolnjujemo.








• Nov ukaz za izdelavo lukenj je popolnoma spremenjen, saj sedaj omogoča večjo enostavnost uporabe, kjer izbiramo med različnimi tipi lukenj, standardi in s tem povečamo produktivnost dela.






• Dodan je tudi nov način zrcaljenja za urejanje krivulj in površin, ki uporabniku omogoča ohranitev zveznosti krivulje/površine, ki so odvisne od virtualnega zrcala. Dodatne lastnosti, ki jih najdemo v tej funkciji omogočajo polno kontrolo točk, kjer lahko uporabnik določi tip zveznosti (G0, G1, G2,…) glede na prej označeno ravnino.






• Nova verzija prinaša tudi izboljšave pri GSM (Global Shape Modeling). Sedaj lahko na enostaven način preoblikujemo tudi originalno Mesh strukturo, ki jo vnesemo direktno v okolje.






• Novost pri izdelovanju orodij: nov GSM ukaz, ki se imenuje GSM Fillet Reduction. Omogoča izbiro površin radijev, ki jim spremenimo velikost s spremembo njihove ukrivljenosti, medtem ko zveznosti na mejah ostanejo nespremenjene. Lahko se uporablja tudi za spremembo velikih ukrivljenih področji, da se material pravilno zapolni med stiskanjem.






• Izboljšana je tudi organizacija barv, ki omogoča boljšo predstavo barv in poveča razumljivost pri kompleksnih modelih (boljša dinamična predstavitev). Sedaj je možno določati različne barve za ploskve teles in površin, s katerimi prikažemo različne tehnološke pomene za določene ploskve na obstoječem modelu. Možno je določiti tudi unikatno barvo za komponento za boljšo predstavo v velikem sestavu.






• Prav tako so izboljšani 3D prerezi v modelu, odsev modela v visokokakovostnem načinu, …






• Poleg vseh drugih izboljšav je v verziji 2009.1 tudi popolnoma integrirana knjižnica CADENAS Part Solutions in prav tako v TD PLM (think3-jeva internetna rešitev za implementacijo PLM sistema).
